磁性浮子液位计

1、产品简介

磁性浮子液位计适用于各种开口或密闭容器内的液位测量，特别对高压、高温、高粘度、强腐蚀性介质更显其优越性。由于被测介质与指示器隔离，所以它比传统的板式、管式液位计具有更高的可靠性、安全性和实用性。同时，当与其它仪表配套时，可实现液位的上、下限报警和远距离的自动控制。所以磁性浮子液位计广泛用于电力、石油、化工、环保、船舶、建筑、食品等各行业过程中的液位测量与控制。

2、工作原理

磁性浮子液位计根据浮力原理和磁性耦合作用而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180℃，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

●适用范围广、安装形式多样，适合任何介质的液位、界面的测量；

●耐振动性能好，能适应液位波动大的情况下工作；

●结构简单，安装方便，维护费用低；

●密封性能好，防泄露、适应高压、 高温、腐蚀条件下的液位测量，可靠性高；

●现场指示、信号远传（4~20mA或HART）、一机多能；

●直观、醒目、测量范围大，观察方向可任意改变；

●可选配报警器、变送器；

●独特的显示面板端盖设计和玻璃封胶工艺，使整机防护等级达到IP66/67；

●配套的磁开关和干簧管远传变送器通过隔爆和本安的双重防爆认证；

●采用304无缝不锈钢管，经济实用；

●带精美的磁钢校正器，现场随意校调技术参数。

●量程范围（mm）：300~18000mm；

●介质密度（g/cm3）：0.5～2；

●介质粘度： ≤0.02Pa.S；

●工作温度℃：-40～350；

●工作压力：≤2.5MPa（普通型），≤10.0MPa（高压型），≤32.0MPa（chao高压型），≤2.5MPa（防腐型）；

●测量精度（mm）：≤±10；

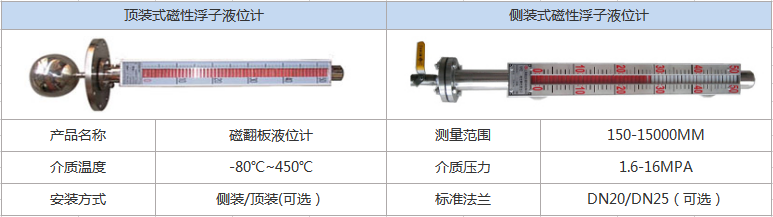

●安装方式：侧装式、顶装式、底装式；

●防护等级：IP65；

●防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；

●传输方式：4～20mA 或 开关量；

●接口法兰：根据化工部、机械部及美制标准，可以结合用户的需要特殊定制。



一、产品选型表

HW-UHZ	磁性浮子液位计
代 号	显示方式
	就地显示
	就地显示+4～20mA远传
	代号	安装方式
	C	侧装式
	D	顶装式
		代号	类型
		无	基型
		W	保温型
		J	防腐型
		S	防霜型
		Z	保温防腐型
		Y	顶装防腐型
			代号	报警控制
			0	无报警
			1	带上限报警
			2	带下限报警
			3	带上下限报警
				代号	浮子材质		代号	本体材质
				P	不锈钢		P	不锈钢
				L	防锈铝		L	防锈铝
				T	钛		T	钛
				S	PVC塑料		S	PVC塑料
				F	氟塑包裹		F	氟塑管
							PF	内衬四氟
							PP	内衬丙烯
							PE	内衬乙烯
					代 号	待标明的数据
					B1	标注法兰标准、通径、压力等级
					B2	标注实际操作温度
					B3	标注实际操作压力
					B4	标注测量介质的密度
					B5	标注订货长度，或提供法兰间距

备注：选型应根据现场实际工况来确定，不同的工况选型是不一样的，选型示例：型号UHZ-C、侧装式、介质酒精、材质304、

不带显示、带远传、量程0~1500mm、温度180℃、法兰DN25、（如果是化工企业“”做成防爆型）

二、安装使用和维护

1、首先查看液位计标牌数据与订货要求是否相符，距离液位计周围200mm范围内不得有励磁铁件及其它磁性物质，否则会影响液位计正常工作。

2、液位计与容器之间应装有截止阀，以便检修及清洗时切断物料。本体安装垂直，最大偏角≤3°。测量范围＞4m时在安装使用过程中应增加中间支撑点。

3、液位计进入运行前，应先打开上法兰气相阀，然后缓慢打开下法兰液相阀，使介质缓慢的流入筒体让翻柱（板）逐一跟踪指示，并用调节螺钉调整好零液位。

4、液位计护导管和主体导管保持垂直

5、安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示红色，零以下显示白色。
