数显中圆图记录仪

HW-XWG系列数显中圆图记录仪具有高的价格性能比。该产品采用高新光电集成电路技术，来控制报警系统，具有独立报警、报警精度高、结构简单、体积小、重量轻、性能可靠、刻度清晰、灵敏度高、记录稳定、维修方便等特点。广泛应用在化工、治金、钢铁、机械、石油、发电、水泥等工矿企业及科研单位，用于对被测对象进行自动测量显示记录，如果带有不同类型的附加装置，还能对被测对象进行各种自动调节功能。

HW-XWG系列数显中圆图记录仪配用各种变送器，在记录仪的核心部分（平衡用滑线电阻），采用了导电塑料电位器，提高了分辨率，使用寿命比贵金属绕线式高十倍以上，代替了传统圆图的多齿轮传动结构，减少了仪表构件，从而提高了仪表的可靠性。

●具有独立报警、报警精度高；

●结构简单、性能可靠；

●体积小、重量轻；

●刻度清晰、灵敏度高；

●记录稳定、维修方便等特点。

●指示精度：±0.5%

●记录精度：±1%

●控制精度：±0.5%

●设定范围：0～100％（两组）

●行程时间：≤5S

●指示不灵敏区：±0.25%

●标尺刻度长：550mm

●记录有效宽度：87.5mm

●记录走纸速度：24小时/周

●输出接点容量：交流220V1A（交流无感负载）；直流28V2A （纯阻负载）

●工作环境：温度0～50℃ 相对湿度≤90％

●电源电压：220V±10％   50Hz±5％

●消耗功率：≤20VA

●仪表重量：8kg

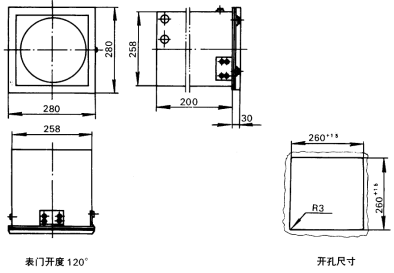

●外形尺寸：280×288×200

●开孔尺寸：260×260

3、安装环境

记录仪应避免在以下场所安装或应用：

●有腐蚀性气体的环境；

●靠近强振动源的场所；

●高温（＞500C）或高湿（＞80%RH）环境；

●灰尘过多；

●靠近强电场或强磁场，如电弧炉、电力变压器、变频器等。



4、接线注意事项

●仪表外接线端子板在仪表后部外侧，根据被安装仪表的型号、分度号，参照本分析书的要求按仪表壳体上的接线图接线，不行接错；

●仪表及仪表的输入端连线应尽可能地远离火花发生区等强干扰源；不能把仪表的输入端连线、电源线、继电器控制线和其他电流导线捆扎或绞在一起，也不要放在同一跟金属管内；

●为了确保系统的可靠运行，建议输出接点用作控制时，采用下限常开触点；输出接点用作报警时，采用上限常开触点；

●热电阻传感器与仪表之间的连线采用三线制，不能以两线代替，否则会产生附加误差；

●记录仪信号输入线正确连接，热电偶到仪表之间的连接用与其分度号响应的补偿导线，补偿导线与热电偶的极性一致；

●接地线应与传感器外壳处于同一大地而可靠接地，或接仪表屏的外壳，切不行以电网的中线N代替；

●当负载电流大于仪表继电器触点的额定容量时，加接接触器或中间继电器；
●为了防止因被控交流接触器线圈短路而烧毁仪表继电器，建议选用交流接触器；
●为了有益于系统的永远安全地运行，建议在交流接触器线圈两端并联一个0.1μF/1000V的灭弧电容。



5、数显中圆图记录仪应用

●检查记录仪安装是否牢固；

●检查仪表对外的所有连线是否正确；

●解开可动部件锁紧装置，取下记录笔帽；

●对于带报警控制功能中圆图记录仪,按下显示转换按钮,指示灯亮,数字显示窗显示控制的设定点值,即可按工艺流程要求设定报警/控制点；

●对于无报警控制功能中圆图记录仪，翻开电源开关通电后,关闭表门，仪表即可正常运行。对于XSG-101（带报警控制功能）表要按工艺流程要求调好上/下限位置（出厂时放置在上限位置）和设定好报警/控制点，方可正常应用；

注意：报警/控制点设定或观察完以后，再次按动显示转换按钮，使其弹回原位，指示灯熄灭，数字显示窗才能显示测量值。
