热式气体质量流量计

发布时间:2021-01-17 19:08
热式气体质量流量计

产品概述

/ product introduction
HW-RSL热式气体质量流量计是利用热传导原理测量气体质量流量的仪表。热式气体质量流量计的传感器由两个基准级热电阻(铂RTD)组成。一个是质量速度传感器T1,一个是测量气体温度变化...
产品特点 技术参数 产品选型
订购热线:0517-86989966

产品简介

/  product introduction
HW-RSL热式气体质量流量计由传感器和信号分析、处理与控制单元两部分构成。传感器一部分测量温度,而另一部分用于加热。前者监控实际过程温度值;后者维持一恒定温度值,使其总是高于实际过程温度且与该过程温度保持恒定的温度差。气体的质量流量越大,冷却效应就越大,维持差分温度所需的能量也就越大。因此,通过测量加热器的能量便可得出被测气体的质量流量。
HW-RSL热式气体质量流量计是利用热传导原理测量气体质量流量的仪表。热式气体质量流量计的传感器由两个基准级热电阻(铂RTD)组成。一个是质量速度传感器T1,一个是测量气体温度变化的温度传感器T2。当这两个RTD置于被测气体中时,其中传感器T1被加热到气体温度以上的一个恒定的温差,另一个传感器T2用于感应被测气体温度。随着气体质量流速的增加,气流带走更多热量,传感器T1的温度下降,要维持T1、、T2恒定的温度差,T1的加热功率就要增大。根据热效应的金氏定律,加热功率P、温度差△T(T1-T2)与质量流量Q有确定的数学关系式。

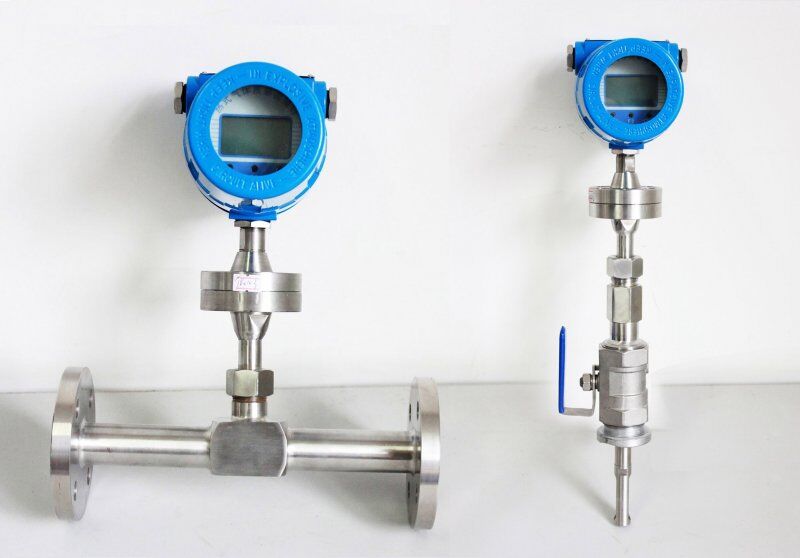

热式气体质量流量计(图1)   热式气体质量流量计(图2)
P/△T=K1 K2 f(Q)K3

K1、K2、K3是与气体物理性质有关的常数。


产品特点

/  product characteristic
●无可动部件、振动影响可忽略;
●直管段要求不高1-2D;
●与介质的温度、压力无关;
●专有高温算法,介质温度可达+510℃;
●采用高湿算法,实现高精度测量;
●采用稳定性高的铂RTD传感器;
●采用享有专有技术”平衡结构封装”,介质温度自补偿;
●专有算法,可实现高线性、高重复性、高精度;
●量程比宽100:1,可据用户要求可拓展;
●可实现大管径小流量测量,最小流量可测低至零,分辨率0.001m/s;
●对流量信号键入12点动态修正,内置10点修正;
●在线动态校正电流/电压输出;
●对粉尘等小颗粒不敏感;
●在线不断流装卸,维护方便。

技术参数

/  technical parameters

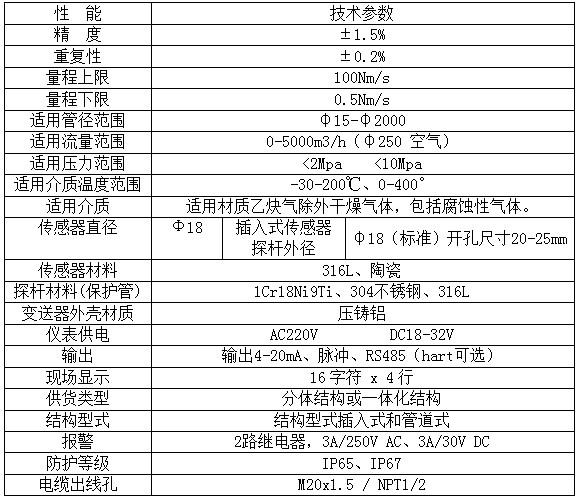

1、技术参数
热式气体质量流量计(图3)

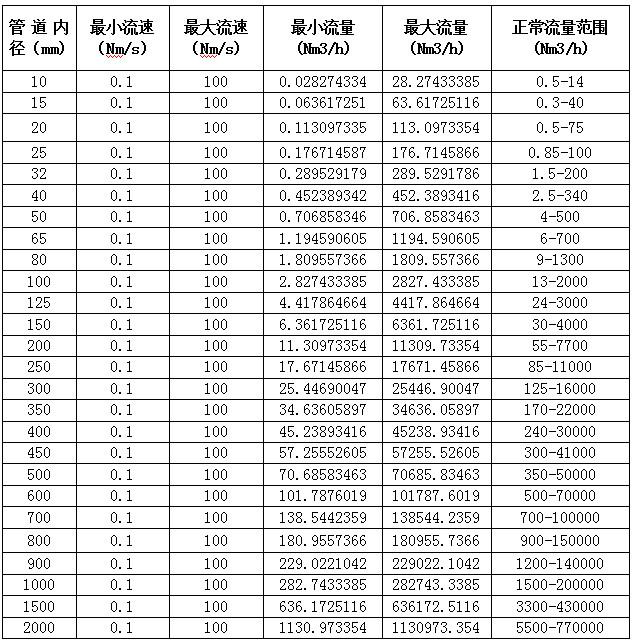

2、流量范围对照表
热式气体质量流量计(图4)

产品选型

/  product selection
1、产品选型表产品选型:



HWRSL
热式气体质量流量计
公程通径
-XXX
100表示DN100

安装形式
G
管道式

C

插入式
1
螺纹连接
2
法兰连接



公称压力
A
0~0.6MPA
B
0~1.0MPA
C
0~1.6MPA
D
0~2.5MPA
E
0~4.0MPA
F
0~6.4MPA
G
0~10MPA
H
0~16MPA

工艺条件
0
普通
1
防腐
2
防爆
3
高温

输入信号
A
无输出
B
4~20MA
C
RS485 MODBUS

1
220V AC
2
24V DC

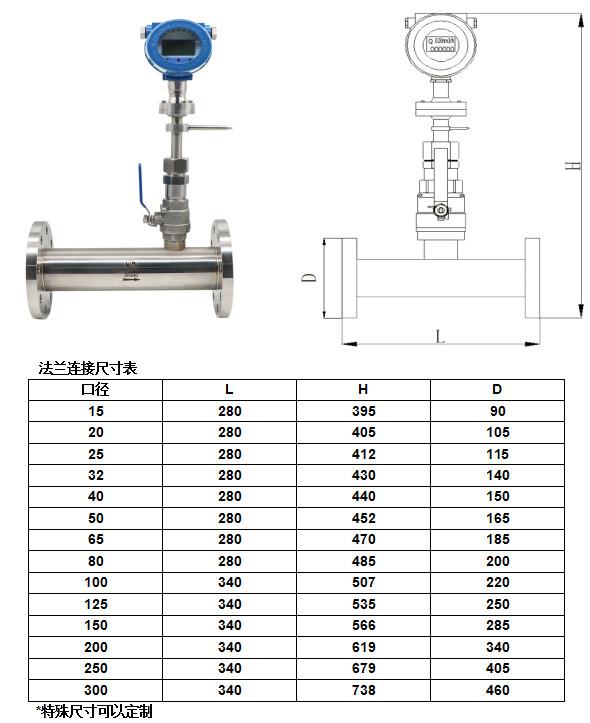

2、外形尺寸
热式气体质量流量计(图5)
