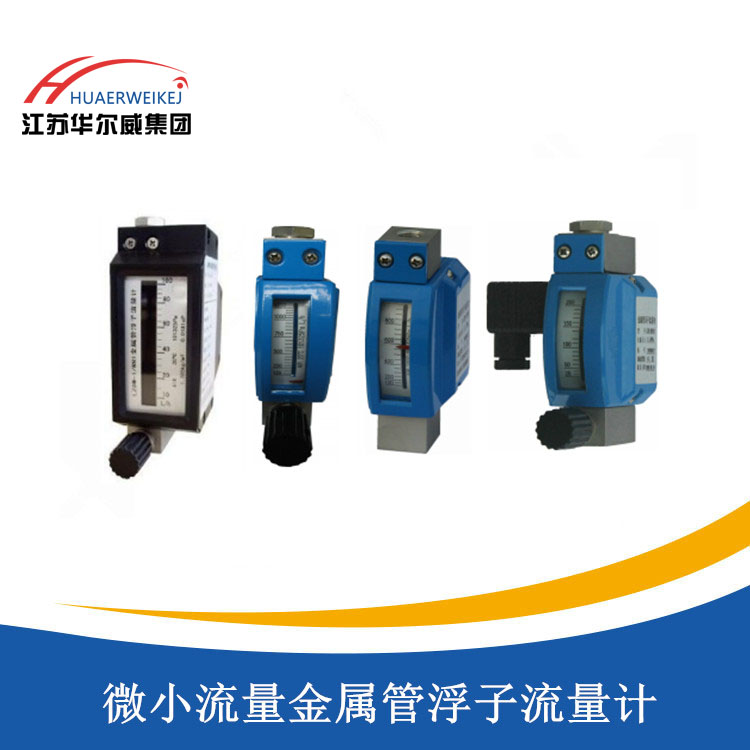

微小流量金属管浮子流量计

LZZ(D)W系列是微小流量金属管浮子式流量测量仪表，可测量液体、气体或蒸汽，该仪表采用变面积式测量原理，测量部件由一个锥形测量管和浮子组成，具有坚固、稳定和应用范围广的特点。连接方式有水平连接或垂直连接，亦可选配入口压力变化或出口压力变化的压力调节器（恒流阀），微小流量金属管浮子流量计广泛应用于石油、化工、化纤、钢铁、食品、轻工、制药等行业的微小流量测量和过程控制。

LZZW系列为现场指示型仪表，可选装一个或二个本安防爆型报警开关（需配备关联设备）；LZDW系列为电远传型仪表，输出4～20mA电流信号（兼容HART通讯协议），同时采用LED光柱现场指示流量。

●最小可测量流量范围：0.1 to 1 l/h water

●侧进测出型带出口针阀或进口针阀；

●可带两线制4-20mA模拟量输出（24VDC供电）；

●可选配套恒流阀；

●安装间距最小为90mm（侧进侧出型）；

●全不锈钢结构；

●使用环境温度范围:-40 -- +80℃；

●阻尼时间设置范围：0-10秒可设；

●精度:<±2.5%,温飘:< ±0.1%/10℃；

●可通过隔离型USB-UART转换器及上位机软件对流量计进行全部组态操作；

●通过流量计上的四个按键并连接外置液晶显示器，可以设置主要参数。

●测量范围：水（20℃）0.3～100L/h；空气（20℃ 101325Pa）5～3400L/h；

●量 程 比：10∶1；

●准确度等级：4.0；

●最大工作压力：2.5MPa 或 6.4MPa；

●介质温度：-80～＋150℃；

●环境温度：-25～＋65℃；

●连接方式：1/4″NPT 内螺纹，可选Φ6（Φ8）卡套连接或按用户要求；

●限位报警：1～2个报警开关（可选，防爆等级 ExiaIICT3—T6）；

●电远传：电源电压：24(1±10%)V DC；
●输出信号：(4～20)mA DC，二线制(兼容 HART 通讯协议)；
●负载电阻：≤500Ω (24V DC)；

●防护等级：IP67。

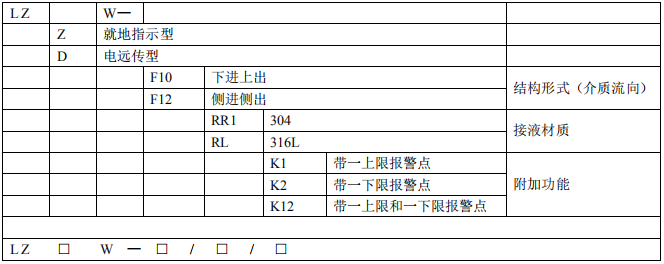

一、产品型号及命名

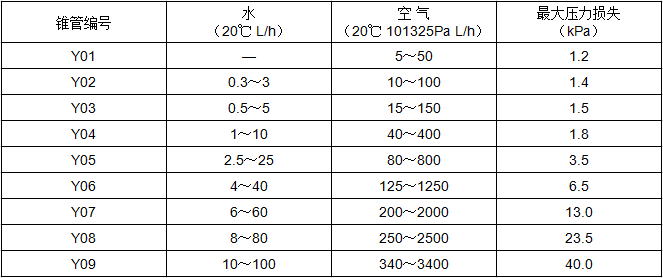

二、微小流量金属管浮子流量计测量范围

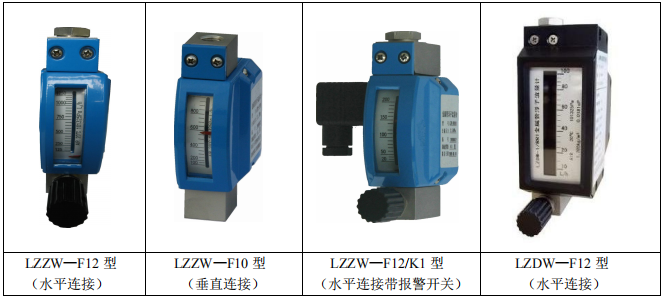

三、产品类型及安装

四、安装与维护

1、流量计安装到工艺管道之前，应对工艺管道进行吹扫或清洗，防止管道中杂质堵塞仪表，影响正常使用。

2、流量计应垂直安装，介质流向向上，流量计中心线与铅垂线的夹角不超过 5°。

3、为防止管道受压变形，流量计接口与管道轴线对中并平行。必要时在流量计两侧适当支撑管道，以防止震动并且减轻流量计的轴向压力。

4、如果介质中含有固体杂质，应在流量计上游加装过滤器。

5、为了便于维护和清洗，建议安装旁通管路。

6、为确保流量指示稳定，建议在流量计下游安装流量调节阀。

7、用于测量液体时，应保证工作压力不低于 2 倍最大压损；
8、用于测量气体时，应保证工作压力不低于 5倍最大压损，以使流量计稳定工作。

9、本仪表基于磁耦合原理工作，应确保仪表周围其它设备产生的磁场不影响测量结果。
