真彩无纸记录仪
产品简介
/ product introductionHW-R3000真彩无纸记录仪采用彩色无纸记载仪来采集、记载与显现现场变送器的现场信号。如温度信号；能够采用USB数据转存的方式，经过计算机中事前装置好的数据剖析软件，监测和评价历史数据和曲线。具有日常维护工作量小、运行费用低、可靠性好、应用灵活等与现代自动控制相适应的特点。广泛应用于化工、炼油、冶金、制药、造纸、建材等各行业中。
HW-R3000真彩无纸记录仪48路输入（可组态选择输入：规范电压、规范电流、热电偶、热电阻、频率、毫伏等）。可带18路报警输出，12个变送输出，RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，SD卡插座；可提供传感器配电；具有强大的显现功用，实时曲线显现，历史曲线追想，棒图显现，报警列表显现。人性化的外观设计、圆满的功用表现、牢靠的硬件质量、精深的制造工艺，使其具有更高的性价比。
产品特点
/ product characteristic
●无笔、无纸记录，日常维护工作量非常小，运行费用低；
●采用进口TFT 5.6 英寸320*240点阵图形液晶显示屏，高亮度LED背光永不黑屏，具有画面清晰、性能稳定、色彩绚丽、视角宽，使用寿命长等特点；
●采用高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现16路信号采集、记录、显示和12路报警；
●采用256M 大容量的FLASH闪存芯片存贮历史数据，掉电永不丢失数据；
●可以组态显示：工程位号、工程单位、流量累积；
●剪贴板的复制和粘贴功能方便用户的参数设置；
●全隔离输入，可同时输入多种信号，无需更换模块，通过软件组态即可；
●显示工程量数据的数值范围更宽，可显示4 位数值：-999~9999；
●12路继电器报警输出，具有闪光报警显示，同时指示各路报警的下下限、下限、上限、上上限报警；
●支持外接微型打印机，手动打印数据、曲线，满足用户现场打印的需求；
●配备标准USB 接口，支持USB 1.1 、2.0 优盘，历史数据转存快捷方便；
●16 路温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；
●提供变送器+24VDC隔离配电，简化了系统，节约了费用；
●标准串行通讯接口： RS485 和 RS232C ， 支持Modbus RTU协议；
●采用开关电源，能在交流电源85VAC～265VAC、45～65HZ范围内正常工作；
●仪表集成硬件实时时钟，掉电情况下时钟也能准确运行，更方便企业计量管理；
●全铝密封外壳及内部屏蔽板，保证仪表在恶劣的环境中正常工作。
技术参数
/ technical parameters
●屏幕： 5.6 英寸TFT真彩色图形液晶显示屏或蓝色LCD、320*240点阵、LED背光；
●精度： 实时显示：±0.2% F.S.；
●电压输入：0-5V、1-5V、0-20mV、0-100mV （ >1MΩ）；
●电流输入：0-10mA、4-20mA（阻抗250Ω）；
●热电阻： PT100、Cu50（要求三线电阻平衡，引线电阻<10Ω）；
●热电偶： S、B、K、T、E、J、F2；
●输入规格：全隔离输入，1～16通道信号输入，通道间全隔离，隔离电压大于1000V；
●记录容量： 64/128/192/248MB（FLASH容量可选择）；
●隔离配电输出： 变送器配电+24VDC，最多16路隔离配电，配电≤30mA/路；
●模拟量变送输出：4-20mA；负载能力750Ω（最大）；
●继电器报警输出：12路继电器触点输出；
●集成硬件时钟：掉电后也能准确运行；
●补偿方式：一般气体－－温度、压力补偿测量体积流量；
●断电保护： 内置FLASH存储器保护参数和历史数据，断电后可保存；
●供电电源： 85VAC-265VAC，45～65HZ；
●环境温度： 0～50℃、避免日光直晒；
●环境湿度： 0～85%R.H；
●净重：≤3.0Kg
产品选型

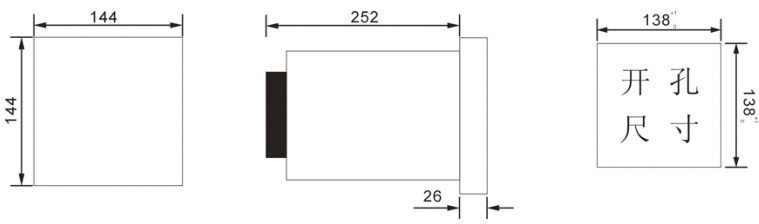

/ product selection1、外形尺寸

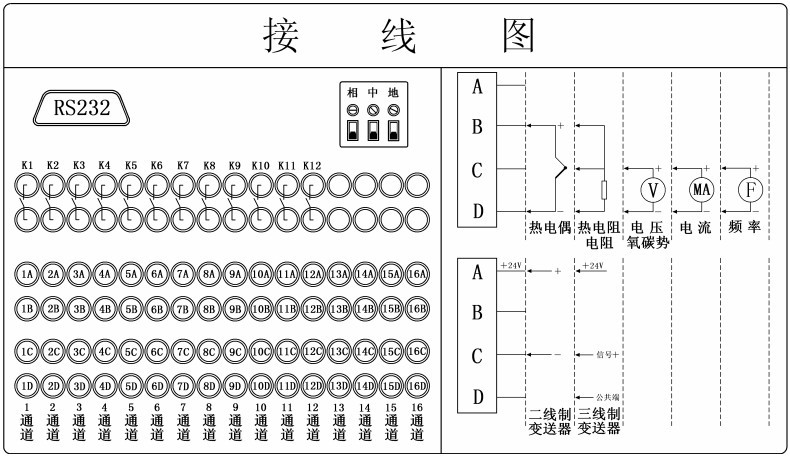

2、接线端子
3、输入范围
|
输入 |
类型 |
量程范围 |
|
电流 |
0～10mA、4～20mA |
-999～9999℃ |
|
电压 |
0～20mV、0～100mV、0～5V、 1～5V |
-999～9999℃ |
|
热电阻 |
Pt100 |
-99.9～850℃ |
|
Cu50 |
-50.0～150℃ |
|
|
电阻 |
0～400Ω |
-999～9999℃ |
|
频率 |
0～30kHz，（高电平：8.5～30V，低电平：0～4.5V） |
0～30kHz， |
|
热电偶 |
B |
250～1820℃ |
|
E |
-148～1000℃ |
|
|
J |
-148～1200℃ |
|
|
K |
-148～1370℃ |
|
|
S |
-50～1760℃ |
|
|
T |
-40～400℃ |
|
|
辐射高温计 |
F2 |
700～2000℃ |
