雷达液位计
产品简介
/ product introduction 雷达液位计具有低维护，高性能、高精度、高可靠性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的优越性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。雷达液位计适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。产品特点
/ product characteristic
●低维护，使用寿命长；
●高性能、高精度、高可靠性；
●天线尺寸小，便于安装；非接触雷达，无磨损；
●高性能、高精度、高可靠性；
●天线尺寸小，便于安装；非接触雷达，无磨损；
●几乎不受腐蚀、泡沫影响；几乎不受大气中水蒸气、温度和压力变化影响；
●严重粉尘环境对高频物位计工作影响不大；
●波长更短，对在倾斜的固体表面有更好的反射；
●波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物；
●测量盲区更小，对于小罐测量也会取得良好的效果；
●高信噪比，即使在波动的情况下也能获得更优的性能；
●高频率，是测量固体和低介电常数介质的最佳选择。
技术参数
/ technical parameters
产品选型
/ product selection一、选型表
| 单元 | 雷达液位计参数 | ||||
| 防爆 |
P 标准型（非防爆型） I 隔爆型（Exd II BT4 Gb） |
||||
| 天线形式/材料 |
B 喇叭天线Φ76mm/不锈钢304 C 喇叭天线Φ96mm/不锈钢304 D 喇叭天线Φ123mm/不锈钢304 |
||||
| 连接过程/材料 |
N 支架安装 C 法兰DN50 PN16C 不锈钢 D 法兰DN80 PN16C 不锈钢 E 法兰DN100 PN16C 不锈钢 F 法兰DN150 PN16C 不锈钢 H 法兰DN200 PN16C 不锈钢 K 法兰DN250 PN16C 不锈钢 Y 特殊定制 |
||||
| 密封/过程温度 |
V 普通密封/(-40~150)℃ K 高温密封/(-40~250)℃ T高温密封/(-60~450)℃ |
||||
| 电子单元 |
3 (4~20)mA/24VDC/HART两线制 4 (4~20)mA/220VAC /四线制 5 RS485/Modbus |
||||
| 外壳/防护等级 |
L 铝/IP67 G不锈钢304/IP67 |
||||
| 电缆进线 |
M M20*1.5 N 1/2NPT |
||||
| 特殊约定 |
Y 特殊定制 |
||||

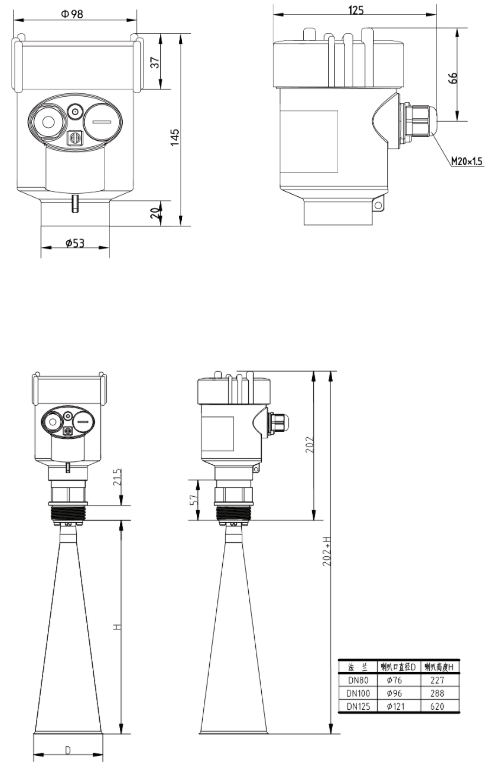

二、结构尺寸
三、安装要求
1、安装在直径的1/4处或1/6处，有足够的安装空间，避免安装在强烈震动的环境中。
2、锥形罐顶部平面，可装在罐顶正中间，可保证测量到锥形底部。
3、有料堆时天线要垂直对准料面。若料面不平，堆角大使用万向法兰来调整喇叭角度使喇叭尽量对准料面！
