小巧型压力变送器

发布时间:2021-01-17 19:48
小巧型压力变送器

产品概述

/ product introduction
小巧型压力变送器压力腔由不锈钢单件结构加工而成,全金属密封结构,传感器采用微熔技术,产品结构特殊设计,整体数字化标定和温度补偿。 产品适用于OEM客户大批量应用,性...
产品特点 技术参数 产品选型
订购热线:0517-86989966

产品简介

/  product introduction
小巧型压力变送器压力腔由不锈钢单件结构加工而成,全金属密封结构,传感器采用微熔技术,产品结构特殊设计,整体数字化标定和温度补偿。产品适用于OEM客户大批量应用,性价比高,可广泛应用于对气压、液压,甚至较恶劣的介质环境,如污水、蒸汽、轻的腐蚀性气体和液体等工业或民用现场压力监测,我们还为用户提供特殊定制产品。
小巧型压力变送器具有多种型号,多种量程,多种过程连接形式及材料。可广泛用于石油、化工、电力、冶金、制药、食品等许多工业领域,可适应工业测量的各种场合及介质,是传统压力表及传统压力变送器的理想升级换代产品,是工业自动化领域理想的压力测量仪表。


产品特点

/  product characteristic
●体积小、重量轻,可在狭窄位置安装使用;
●易操作、维护检修方便;
●硅微熔技术,耐高温、抗震;
●工作温度范围宽;
●316L不锈钢机电一体化结构,经久耐用;
●集成化专用芯片,分立元件少,温度特性好。

技术参数

/  technical parameters

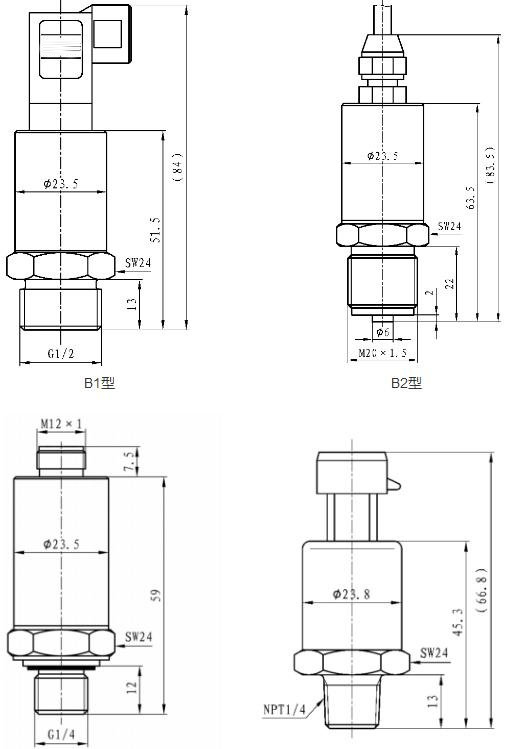

1、外形结构
小巧型压力变送器(图1)

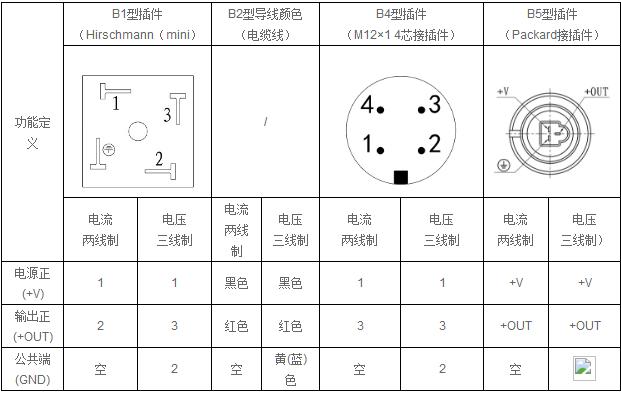

2、电气连接
小巧型压力变送器(图2)

3、技术参数
测量介质 气体、液体、油等与316兼容的介质
测量形式及范围 表压(G) 最大(0~60)MPa, 最小(0~0.5)KPa
绝压(A) 最大(0~40)MPa, 最小 (0~5)KPa
负压(B) (-0.1~40)MPa, 最小(-0.2~0.2 )KPa
精度等级 0.1、 0.25、 0.5
过载能力 量程的2~5倍
长期稳定性 小于0.25%FS/年,小于0.5%FS/年
供电电源 15~36 VDC(标定电压24VDC)
输出信 (4~20)mA(二/三线制)、(0~10)MA (0~20)mA
(0~5)V、(1~5)V、(0~10)V
显示方式 指针表头或数字显示可选配
校准 通过调节电位器实现对零点、量程调节
工作温度:(-40~80)℃ 补偿温度:(-20~70)℃
工作温度 -40~80℃ 补偿温度:-20~70 ℃
过程连接 M20×1.5外螺纹(Ф3内孔)或用户注明
隔离膜片材料 316 不锈钢
传感器接口材料 1Cr18Ni9Ti
外壳材料 合金铝
防护等级 IP65

产品选型

/  product selection
产品选型: 小巧型压力变送器
    量程(注明压力量程范围)
  G、表压   A、正压力   B、密封压力   C、负压
  膜片材料
  K、扩散硅(默认)   T、陶瓷压阻    P、陶瓷电容   Y、溅射薄膜高精度芯片
E 输出信号
  1、(0~5)VDC   2、二线制(4~20)mA(默认)   3、(0~10)mA   4、其它注明
A 精度
  1、0.1 2、0.25 3、0.5
C 过程连接方式
  1、外螺纹M20×1.5(默认)
2、外螺纹G1/2
3、外螺纹NPT1/2
4、 M27×2
D 显示方式
  1、无显示 (默认)
2、0~100%线性指示
3、LCD数字显示(液晶)
4、LCD数字0~100%显示(液晶)
5、LED数码管显示
F 防爆等级
  1、标准型、不防爆(默认)
2、本安型(EXiaIICT4)
3、隔爆型(EXdIIBT4)
选型说明:
1、 防爆本安产品只能选用0~100%线性指示。
2.、如选用准确度为0.1%FS时,只能选用超稳定性扩散硅或陶瓷电容传感器。
