法兰卡装型涡街流量计

发布时间:2021-01-17 18:59

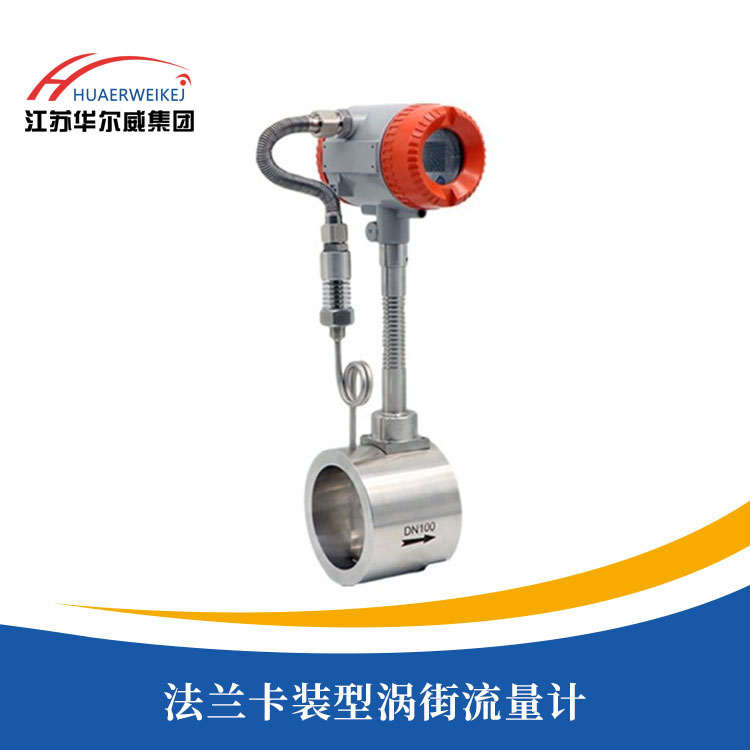

法兰卡装型涡街流量计

产品概述

/ product introduction
1、应用场合 法兰卡装型涡街流量计是速度式流量计的一种,广泛应用于石油、化工、电力、轻 工、动力供热等行业。 2、工作原理 法兰卡装型涡街流量计是由旋涡发生体、检测探头及...
产品特点 技术参数 产品选型
订购热线:0517-86989966

产品简介

/  product introduction
1、产品简介
法兰卡装式涡街流量计是速度式流量计的一种,具有量程比宽,精度高,安装维护方便和介质适应性广等一系列优点。可广泛应用于石油、化工、冶金、机械、食品、造纸,以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。

2、工作原理
法兰卡装型涡街流量计是由旋涡发生体、检测探头及相应的电子线路等组成。当流体流经 旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门旋 涡。斯特罗哈在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正 比,并给出了频率与流速的关系式:
f = St x V/d
式中:f:涡街发生频率(Hz)
          V:旋涡发生体两侧的平均流速(m/s)
        St:斯特罗哈尔系数(一定雷诺数范围内为常数)
         d:旋涡发生体避流面宽度(m)
法兰卡装型涡街流量计(图1)
这些交替变化的旋涡就形成了一系列交替变化的流体升力,该升力作用在基于压 电效应的检测探头上,便产生一系列交变电荷信号,经过前置放大器转换、整形、 放大处理后,输出与旋涡脱落频率相同且与流速成正比的脉冲信号。

3、产品结构
法兰卡装型涡街流量计的基本结构主要是由表体、探头、旋涡发生体、表杆和转换器等组成。
法兰卡装型涡街流量计(图2)


产品特点

/  product characteristic
●安装简便,维护十分方便;
●结构简单牢固,无可动部件,长期运行十分可靠;
●量程范围宽,量程比可达1:15;
●压力损失小,运行费用低,更具节能意义;
●应用范围广,液体、气体、蒸汽均可测量;
●检定周期长,一般为两年;
●可现场显示,也可远距离传输,还可与计算机控制系统联网;
●检测探头不直接接触被测介质,性能更稳定;
●在一定雷诺数范围内,输出信号不受被测介质物理性质和组分变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,调换配件后一般无须重新标定仪表系数。

技术参数

/  technical parameters
执行标准 涡街流量计(JJG1029-2007)
仪表口径(mm) 15、20、25、32、40、50、65、80、100、125、150、200、250、300
公称压力(Mpa) 1.6Mpa、2.5Mpa、4.0Mpa(其他可订制)
精度等级 液体:±1%
气体或蒸汽:±1.5%±1%
量程比 1:10;1:15;1:20
传感器材质 304不锈钢、316(L)不锈钢等
使用条件 介质温度:-40℃~+250℃、-40℃~+320
环境温度:-20℃~+60
相对湿度:5%~95%
大气压力:86Kpa~106 Kpa
信号输出功能 脉冲信号、4~20mA信号
通讯输出功能 RS485通讯输出、HART协议等
工作电源 外电源:34VDC±15%,纹波≤±5%,适用于420mA输出、脉冲输出、RS485通讯输出等
内电源:13.1V10AH锂电池,电池电压在2.0V3.0V时均可正常工作
信号线接口 基本型:豪斯曼接头或自带三芯线缆;防爆型:内螺纹M20×1.5
防爆等级 ExiaIICT5或ExdIIBT6
防护等级 IP65或更高(可订制)

产品选型

/  product selection
1、选型表
产品选型:
规格代码 说明
企标 HW
华尔威
仪表种类 L
流量仪表
工作原理 U
卡门涡街
产品种类
B
C
G
普通型
固定插入式
就地显示
安装型式 -2
法兰卡装
被测流体
2
3
液体
气体
通径代码
-01B
02A
02
03
04
05
06
08
10
12
15
20
25
30
35
40
45
50
XX(仅插入式)
通径15mm
通径20mm
通径25mm
通径32mm
通径40mm
通径50mm
通径65mm
通径80mm
通径100mm
通径125mm
通径150mm
通径200mm
通径250mm
通径300mm
通径350mm
通径400mm
通径450mm
通径500mm
通径XX*10mm
表体材质
C
F
碳钢
不锈钢
转换器型式 -1
组合式
输出信号
1
2
3
脉冲频率输出
0-10mA输出
4-12mA输出
流体温度
1
3
普通型-40┈+250oC
高温型+250oC┈+350oC


2、尺寸对照表
法兰卡装型涡街流量计(图3)
法兰卡装型涡街流量计(图4)
