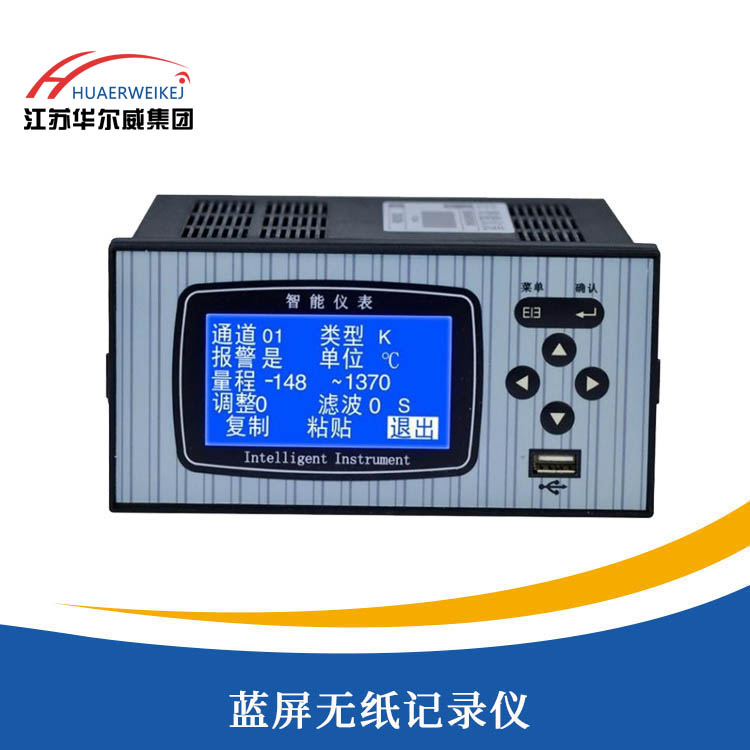

蓝屏无纸记录仪
产品简介
/ product introduction HW-R2000E经济型蓝屏无纸记录仪可与各类传感器、变送器配合，可以实现对温度、压力、液位、流量等过程量的测量、变换、显示、记录、转储、通讯和控制。采用了分辨率为128×64的图形点阵液晶，全中文显示界面，操作方便，显示内容丰富，包括测量值、工程量单位、报警信息、实时钟、实时曲线、历史曲线、记录功能。适用于电压、电流、热电阻、热电偶、mV、远传压力表等类型的信号。4点报警输出，可选择10种报警方式，报警灵敏度独立设定。具备延时报警功能，可记忆最近6次报警的通道、时间、报警方式。全透明、高速、高效的网络化通讯接口，实现计算机与仪表间的数据传送和控制。控制权转移功能使计算机可以直接控制仪表的报警输出、变送输出。4M内存用于测量值记录，可记录26万次数据。数据可通过历史曲线追忆，可通过通讯读取。具备USB接口，可随时将记录的历史数据转存到U盘上。产品特点
/ product characteristic
●支持外接微型打印机，手动打印数据、曲线，满足用户现场打印的需求；
●支持标准串行通讯接口：RS232C和RS485，支持Modbus RTU协议；
●支持现场总线CAN传输，可实现总线通讯及总线控制功能；
●支持现场总线CAN传输，可实现总线通讯及总线控制功能；
●配备USB接口，兼容 1.1 、2.0 优盘，兼容非品牌U盘；兼容2G、4G、6G、8G、16G U盘；历史数据转存快捷方便；
●标准串行通讯接口：RS232C和RS485，支持Modbus RTU协议；
●采用高效绿色开关电源，交直流两用，85～264VAC或120～370VDC电压输入，输入频率范围47～63Hz；
●仪表集成硬件实时时钟，掉电情况下时钟也能准确运行，更方便企业计量管理；
●多种附加功能可选：历史曲线、累积报表、变送输出等，注：开通附加功能需定制；
●采用高性能的ARM Cortex-M3 32位的RISC内核，可同时实现4路信号采集、记录、显示和2路报警；
●采用256M 大容量的FLASH闪存芯片存贮历史数据，掉电永不丢失数据；
●物理全隔离输入，可同时输入多种信号，无需更换模块，通过软件组态即可；
●显示工程量数据的数值范围更宽，可显示4 位数值：-999~9999；
●剪贴板的复制和粘贴功能方便用户的参数设置；
●2路继电器报警输出，同时指示各路报警的下下限、下限、上限、上上限报警。
技术参数
/ technical parameters
1、屏幕：128*64点阵蓝屏液晶显示器（LCD）
2、精度：实时显示：±0.2% F.S.；追忆精度：±0.2% F.S.
3、处理器：采用高性能的ARM Cortex-M3 32位的RISC内核，可同时实现多路信号采集、记录、显示和多路报警
4、存储模块：采用大容量并行NAND FLASH闪存芯片存贮历史数据，采用串行FRAM存储芯片存贮系统配置参数等关键信息
5、输入规格：全隔离输入，最大支持4路模拟量输入+1路频率输入
6、输入功能：
●电压输入：0-5V、1-5V、0-20mV、0-100mV
●电流输入：0-10mA、4-20mA，（0-20mA输入需在订货时注明）
●电阻输入：Res
●频率输入：频率信号（PI）（频率范围：0.5-5000HZ，最大频率范围可定制）
●热电阻：PT100、Cu50、G53、Cu100、BA1、BA2（要求三线电阻平衡，引线电阻<10Ω）
●热电偶：S、B、K、T、R、E、N、J
●辐射高温计：F1、F2
●钨铼：WRe3-25、WRe5-26
7、输出功能：
●配电输出：变送器集中配电+24VDC，标准配电＜30mA（最大负载能力可定制），支持多种规格集中配电（如12VDC、5VDC配电输出）
●变送输出：最多支持2路通道的4-20mA标准电流变送输出，负载能力750Ω（最大），方便了显示仪表或DCS/PLC的采集，实现了信号的长距离传输
●继电器报警输出：最多支持4路继电器报警输出，触点容量3A@220VAC/1A@30VDC，可组态上上限、上限、下限、下下限报警
8、通讯打印：
●通讯接口：RS232C或RS485，支持Modbus RTU协议，波特率----（1200、2400、9600、19200、38400、57600）
●打印接口：RS232C直接连接微型打印机，波特率1200
9、记录功能：
●记录容量：64/128/192/248MB（FLASH容量可选择）；
●记录间隔：1秒至240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒可选；
●记录时间：记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关，计算公式如下（代入数值的单位要与公式中一致）：
10、数据转存：数据备份和转存：支持USB 1.1 、2.0 优盘，支持1G到16G的U盘进行数据转存，兼容性强，可兼容市面上绝大多数的U盘（推荐使用工业版优盘）
11、供电电源：220VAC，50HZ交流电源供电，支持24VDC（22VDC-28VDC）直流电源供电，支持12VDC（11.2VDC-16VDC）直流电源供电
12、保护功能：
●断电保护：内置存储器保护参数和历史数据，断电后保存
●时钟保护：集成硬件时钟，掉电后也能准确运行
13、误差精度：
●热电偶冷端补偿误差：±2℃
●时钟误差：±2 秒/天
14、工作环境：
●环境温度：0～50℃（避免日光直晒）
●环境湿度：0～85%R.H（无凝结）
15、仪表净重：净重：≤1.0Kg
产品选型
/ product selection
一、经济型蓝屏无纸记录仪安装接线

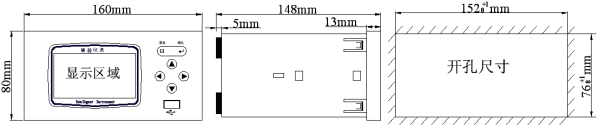

1、仪表尺寸
1、仪表尺寸
2、端子接线

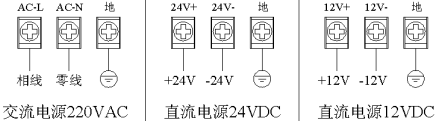

3、交/直流电源输入接线

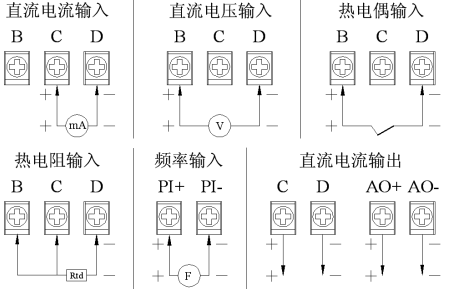

4、输入/输出信号接线
5、变送器接线

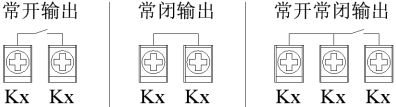

6、继电器触点输出接线
二、经济型蓝屏无纸记录仪操作使用

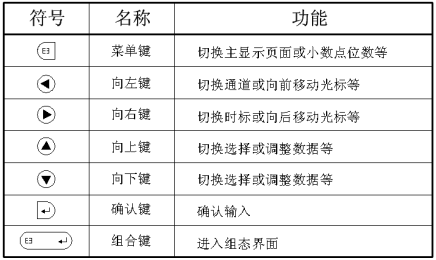

1、按键说明

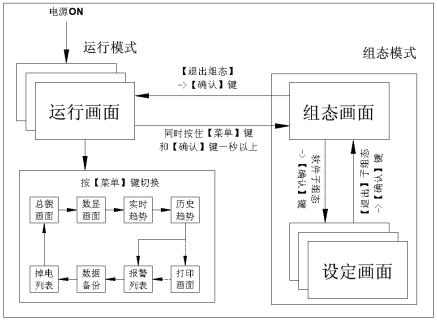

2、使用模式
