玻璃转子流量计

发布时间:2021-01-17 19:06

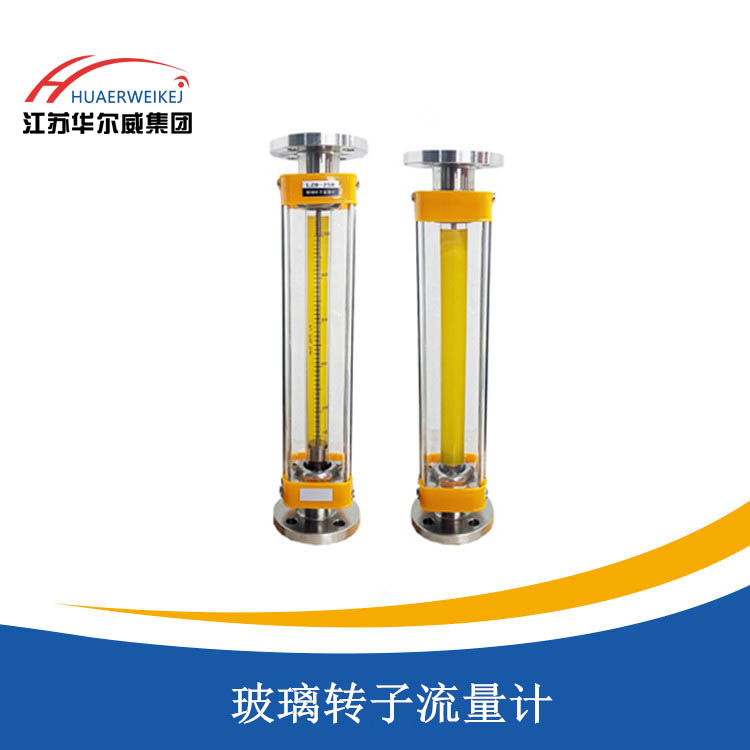

玻璃转子流量计

产品概述

/ product introduction
LZB-25玻璃转子流量计是带有透明锥管、能直接观察介质流动状态的指示型仪表,用来测量清洁、非混浊液体、气体等单项介质的流量。广泛应用于化工、石油、轻工、医药、化肥、环保...
产品特点 技术参数 产品选型
订购热线:0517-86989966

产品简介

/  product introduction
1、简介
LZB系列玻璃转子流量计广泛用于化工、石油、轻工、医药、环保、食品及计量测试、科学研究等部门,测量单相非脉动流体(液体或气体)的流量。LZB-(  )F/LZJ-(  )F系列耐腐蚀玻璃转子流量计有较强的耐腐性能,可检测酸(氢氟酸除外),碱,氧化剂和其他腐蚀性气体或液体的流量适用于化工,制药造纸,污水处理等行业。
2、原理与结构
玻璃转子流量计主要由一个自下而上扩大的玻璃锥管和一只随流体流量大小上下移动的浮子组成(图3)。
玻璃转子流量计(图1)
流体自下而上流经锥管时,流体动能在浮子上产生的升力S与浮力A之和等于浮子自身重力G时,浮子处于平衡,稳定在某一高度位置上,锥管上的刻度指示流体的流量值。玻璃转子流量计读数位置按图4所示
玻璃转子流量计(图2)
LZB/LZB-()F流量计的玻璃锥管分光滑内壁管(见图5),通径DN15以上玻璃转子流量计,浮子通过导杆上下移动,保持稳定:LZJ/LZJ(  )F系列玻璃转子流量计玻璃锥管内壁有三条导向凸筋,使浮子保持稳定(见图6)。通径10以下的流量计采用软管连接,配有针型流量计调节阀;通径DN15以上玻璃转子流量计采用法兰连接。
玻璃转子流量计(图3)

产品特点

/  product characteristic
●采用先进工艺制造,其结构轻巧,外形美观;
●可方便更换锥管和浮子;
●流量标尺清晰,调节灵敏;
●测量精度高、互换性能好;
●流量范围宽、连接方式多;
●安装维修方便等优点;
●适用于各行业的微小流量测量。

技术参数

/  technical parameters
●示       值:流量计指示的容积流量值;
●型号规格:LZB/J系列、LZB/J-F系列;
●通       径:DN4~100;
●测量范围:水 (20℃) 1L/h~100m3/h、气 (101325Pa,20℃) 16L/h~3000m3/h;
●量  程  比:10∶1;
●准确度等级:1.5级,2.5级,4级,6级;
●公称压力:DN4~10 1.0MPa、DN15~50 0.6MPa、DN80~100 0.4MPa;
●工作温度:≤120℃;
●连接方式:软管、金属管、法兰(GB/T9119-2000)。

产品选型

/  product selection

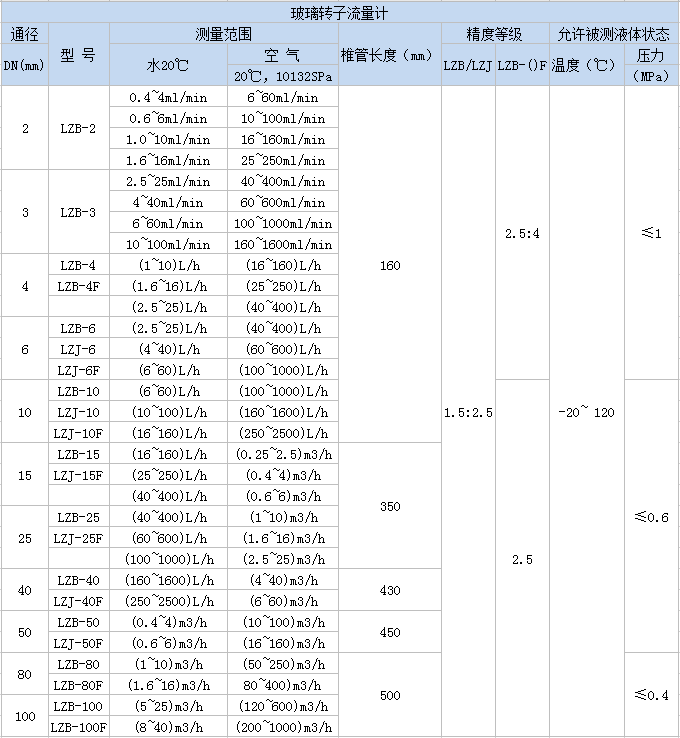

一、选型表
玻璃转子流量计(图4)

二、转子/浮子流量计使用要求!
1、流量计使用时,应缓慢开启上游阀门至全开,然后用流量计下游的调节阀调节流量。流量计停止工作时,应先缓慢关闭流量计上游阀门,然后再关闭流量计的流量调节阀。
2、使用时应避免被测流体压力的急骤变化。
3、按图1所示的浮子读数边读边数。
4、浮子的工作直径(读数边)如有损伤,应重新标定。
5、使用中的流量计,如发现有渗漏,应均匀地紧固压盖螺栓(或压紧帽),此时应避免过分紧固而夹碎锥管。若上述方法不行,一般是密封填料失效,应更换锥管密封填料。
6、更换密封填料、锥管或浮子时,先拆下外罩,小心均匀地松开压螺栓(或压紧帽),然后拆下支承板和上、下基座。在上述过程中,切勿用力过大,同时在拆下基座时要托住锥管,以免碰损锥管及浮子。
7、如锥管和浮子沾污、应及时清洗。
8、被测流体的状态(密度、温度、压力、粘度等)与流量计分度状态不同时,对示值进行修正。
