单晶硅压力变送器
产品简介
/ product introduction 单晶硅压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后转变成4～20mA DC信号输出。单晶硅压力变送器可与HART手操器相互通讯，通过它进行设定，监控或与上位机组成现场监控系统。单晶硅压力变送器外壳为特殊防爆壳体，可以带内置电池供电和外置24VDC两线制供电，采用压阻式传感器芯体，壳体为不锈钢外壳，外壳防护等级为IP65。产品特点
/ product characteristic
●测量范围广，铸铝防爆壳体，压力接口形式多样；
●输出信号形式多样，现场可调可显示；
●多重防护，抗电磁干扰能力强；
●表压、绝压和密封参考压多种压力类型；
●可配LCD数显表、LED数显表；
●高准确度、高稳定性、选用进口原装传感器，线性好，温度稳定性高；
●体积小、重量轻、安装、调试、使用方便；
●工业领域中非常佳的总体性能±0.15%，令回路性能非常优化；
●五年稳定性±0.15%，可大大降低校验和维护的费用；
●更快的动态响应，可降低过程的可变性；
●引进技术可实现测量方案；
●零点可迁移，量程可调节。
技术参数
/ technical parameters
●测量范围：-100kPa…0kPa~10kPa…100MPa
●压力类型：表压、绝压、密封表压
●过 压：1.5倍满量程压力/ 110MPa(取最小值)
●精 度：±0.5%FS
●长期稳定性：±0.3%FS/年
●零点温度误差：≤±0.04%FS/℃ (≤100kPa) ；≤±0.03%FS/℃ (＞100kPa)
●满度温度误差：≤±0.04%FS/℃ (≤100kPa) ；≤±0.03%FS/℃ (＞100kPa)
●输出信号：RS485接口（MODBUS-RTU协议）
●额定工作温度： -10℃~60℃
●测温误差：±2℃（温度功能为选配）
●上限工作温度： -30℃~85℃
●贮存温度： -40℃~85℃
●供电电源： 9V～28V DC
●显示方式： 4位0.36``数码管
●显示范围： -1999 ~ 9999
●绝缘电阻： 100V，100M
●振 动： 5g，10Hz~200Hz
●冲 击： 20g，11ms
●防护等级： IP65
●重 量： 约900g
产品选型
/ product selection

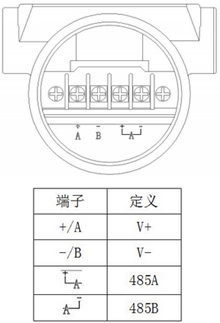

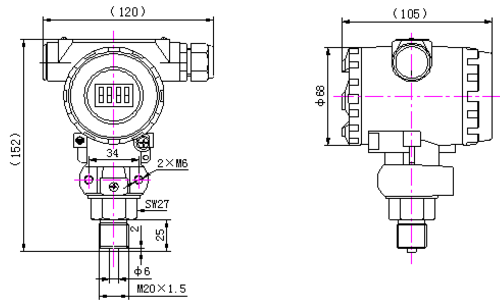

二、电气连接
三、产品选型
| HW180 |
扩散硅压力变送器（普通）
|
|||||
| HW180 |
扩散硅压力变送器（防爆）
|
|||||
| 代码 |
量程范围
|
|||||
| A |
0-5KPa-20KPa
|
|||||
| B |
0-20KPa-70KPa
|
|||||
| C |
0-70KPa-350KPa
|
|||||
| D |
0-200KPa-700KPa
|
|||||
| E |
0-0.7MPa-3.5MPa
|
|||||
| F |
0-2.0MPa-7MPa
|
|||||
| G |
0-7MPa-35MPa
|
|||||
| H |
0-20MPa-100MPa
|
|||||
| 代码 |
精度等级
|
|||||
| Ⅰ |
0.1%
|
|||||
| Ⅱ |
0.25%
|
|||||
| Ⅲ |
0.5%
|
|||||
| 代码 |
输出代号
|
|||||
| E |
4-20mADC二线
|
|||||
| K |
0-10mA
|
|||||
| M |
用户约定
|
|||||
| 代码 |
压力连接
|
|||||
| R |
标准型(M20×1.5)
|
|||||
| P |
齐平膜
|
|||||
| O |
按用户尺寸加工
|
|||||
| 代码 |
选项
|
|||||
| i |
本安型iaⅡCT6
|
|||||
| d |
隔爆型dⅡBT4
|
|||||
| T |
船用型
|
|||||
| M1 |
线性指示表
|
|||||
| M2 |
LED数字显示表
|
|||||
| M3 |
LED显示表
|
|||||
| Z |
阻尼调整
|
|||||
| Q |
迁移
|
|||||
| A |
绝压测量
|
|||||
| F |
负压测量
|
|||||
| C |
选用陶瓷传感器（带＊量程无）
|
|||||
| S |
散热器及过程连接件
|
|||||
| Y |
用户约定
|
|||||
压力传感器使用过程应注意考虑下列情况：
1、防止变送器与腐蚀性或过热的介质接触；
2、防止渣滓在导管内沉积；
3、测量液体压力时，取压口应开在流程管道侧面，以避免沉淀积渣；
4、测量气体压力时，取压口应开在流程管道顶端，并且变送器也应安装在流程管道上部，以便积累的液体容易注入流程管道中；
5、导压管应安装在温度波动小的地方；
6、测量蒸汽或其它高温介质时，需接加缓冲管（盘管）等冷凝器，不应使变送器的工作温度超过上限；
7、冬季发生冰冻时，安装在室外的变送器必需采取防冻措施，避免引压口内的液体因结冰体积膨胀，导至传感器损坏；
8、测量液体压力时，变送器的安装位置应避免液体的冲击（水锤现象），以免传感器过压损坏；
9、接线时，将电缆穿过防水接头（附件）或绕性管并拧紧密封螺帽，防雨水等通过电缆渗漏进变送器壳体内。
