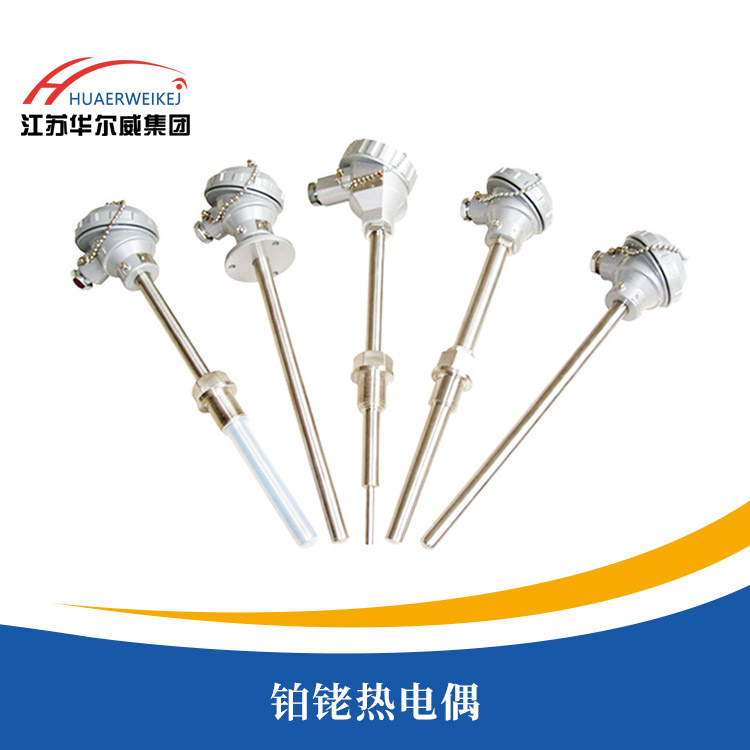

铂铑热电偶

发布时间：2021-01-17 19:56

产品概述

/ product introduction

HW-WR系列热电偶是一种温度传感器，在化学工业自控系统中应用广，通过温度传感器，可将控制对象的温度参数变成电信号，传递给显示、记录和调节仪表，对系统实行检测、调节和...

产品特点技术参数产品选型

订购热线：0517-86989966

产品简介

/ product introduction

HW-WR系列热电偶是一种温度传感器。在化学工业自控系统中应用广，通过温度传感器，可将控制对象的温度参数变成电信号，传递给显示、记录和调节仪表，对系统实行检测、调节和控制。HW-WR系列热电偶通常和显示仪表、记录仪表、电子计算机等配套使用，直接测量现场存在碳氢化合物等爆炸的0～1300℃范围内的液体、蒸汽和气体介质以及固体表面温度。

HW-WR系列热电偶是一种感温元件，是一种仪表。它直接测量温度，并把温度信号转热电偶换成热电动势信号, 通过电气仪表（二次仪表）转换成被测介质的温度。热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路，当两端存在温度梯度时，回路中就会有电流通过，此时两端之间就存在电动势——热电动势，这就是所谓的塞贝克效应(Seebeck effect)。两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。根据热电动势与温度的函数关系，制成热电偶分度表；分度表是自由端温度在0℃时的条件下获得的，不同的热电偶具有不同的分度表。在热电偶回路中接入第三种金属材料时，只要该材料两个接点的温度相同，热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。因此，在热电偶测温时，可接入测量仪表，测得热电动势后，即可知道被测介质的温度。

产品特点

/ product characteristic

1、产品特点
●多种防爆形式，防爆性能好；

●装配简单，更换方便；

●压簧式感温元件，抗振性能好；

●机械强度高，耐压性能好；

●测量精度高；

●测量范围大（－200℃～1300℃，特殊情况下－270℃～2800℃）；

●热响应时间快；

●耐高温可达2800度；

●使用寿命长。

2、工作种类

●隔爆型热电偶；

●本安型热电偶；

●铠装热电偶；

●电站测温专用热电偶；

●烟道（风道）热电偶等。

技术参数

/ technical parameters

1、温度及允差

热电偶类别	代号	分度号	最高温度	测量温度	允许偏差△t℃
铂铑30-铂铑6	WRR	B	0~1800	0-1600	±1.5℃或±0.25%t
铂铑10-铂	WRP	S	0~1600	0-1300	±1.5℃或±0.25%t
镍铬-镍硅	WRN	K	0~1300	0-1100	±2.5℃或±0.75%t
镍铬-铜镍	WRE	E	0~800	0-800	±2.5℃或±0.75%t

2、型号规格

型号	分度号	测温范围℃	保护管材料	热响应时间	规格
					d	L x l
WRP-130 WRP2-130		0-1300	高铝质	＜ 150S	Φ16	300x150 350x200 400x250 450x300 550x400 650x500 900x750 1150x1000 1650x1500 2150x2000
WRP-131 WRP2-131				＜ 360S	Φ25
WRQ-130 WRQ2-130	R	0-1300		＜ 150S	Φ16
WRQ-131 WRQ2-131				＜ 360S	Φ25
WRR-130 WRR2-130		0-1600	刚玉管	＜ 150S	Φ16
WRR-131 WRR2-131				＜ 360S	Φ25

产品选型

/ product selection

W	温度仪表
	R	热电偶
		感温元件材料			分度号
		M镍铬硅-镍硅			N
		N镍铬-镍硅			K
		E镍铬-铜镍			E
		F铁-铜镍			J
		C铜-铜镍			T
		P铂铑10-铂			S
		Q铂铑13-铂			R
		R铂铑30-铂6			B
			偶丝对数
			无	单支
			2	双支
				安装固定形式
				1	无固定装置
				2	固定螺纹
				3	活动法兰
				4	固定法兰
				5	活络管接头式
				6	锥形固定螺纹式
					接线盒形式
					0	无接线盒
					2	防喷式
					3	防水式
					4	防爆式
						保护管直径
						0或者1	Φ10、Φ12、Φ14、Φ16、Φ18、Φ20、Φ22、Φ25等等
							工作端形式
							G	变截面

W	R	N	2	1	3	0	G	举例
