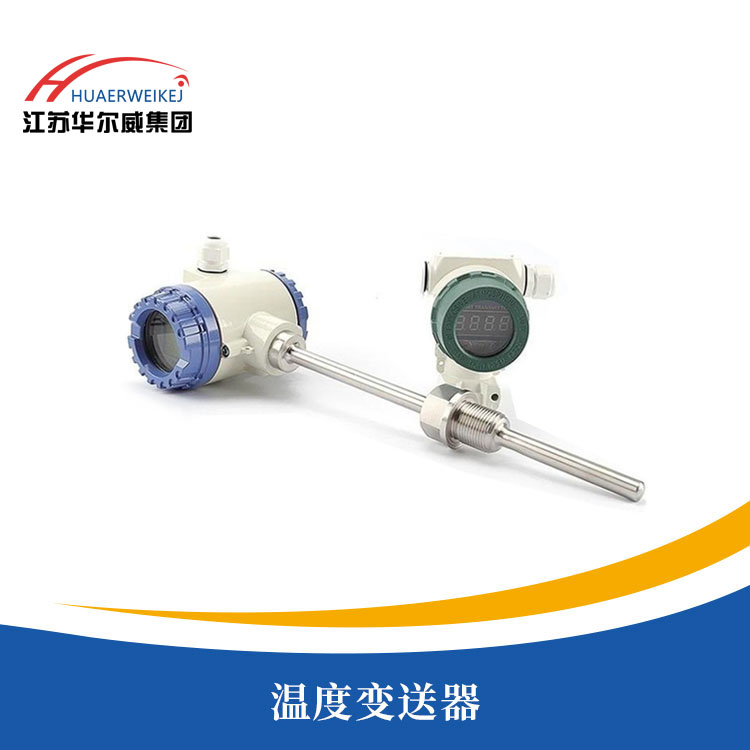

温度变送器
产品简介
/ product introduction
1、产品简介
温度变送器采用二线制传送方式（电源与信号输出为二根公用导线），输出与被测温度成线性的 4-20mA 电流信号。变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构，也可单独安装于仪表盘内作转换单元。作为新一代测温仪表，可广泛应用于石油、化工、纺织、冶金、机电、电力、航空、食品加工、医学工程等工业和科研领域，进行自动化温度检测、变送和控制。
温度变送器采用二线制传送方式（电源与信号输出为二根公用导线），输出与被测温度成线性的 4-20mA 电流信号。变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构，也可单独安装于仪表盘内作转换单元。作为新一代测温仪表，可广泛应用于石油、化工、纺织、冶金、机电、电力、航空、食品加工、医学工程等工业和科研领域，进行自动化温度检测、变送和控制。
2、工作原理
温度变送器电路模块由放大单元、线性化单元、电压/电流转换、自校正电路、电压调整单元和反向保护电路等组成，对以热电偶为测温元件的变送器还包括有冷端补偿器，以热电阻为测温元件的还包括有 R/V 变换单元。
产品特点
/ product characteristic
●工作环境温度宽：-25℃-85℃，-30℃-120℃；
●具有高精度冷端补偿电路、全温度范围绝对误差±0.5℃（S 热电偶±0.8℃）；
●先进的非线性校正电路，输出信号与被测温度成线性关系；
●内带漂移自校正系统，在整个工作温度范围内保证测量精度；
●附有特殊的控热机构，有效的控制热传导作用；
●采用环氧树脂封装，耐腐蚀，抗震性好，可靠性高；
●应用面广，既可与热电偶、热电阻形成一体化现场安装机构，也可作为功能模安装在检测设备中；
●抗干扰电路设计、保证变送器在受到各种干扰下能够可靠的工作，特别具有抗电磁干扰单元，适宜于现代电磁污染严重的环境。
技术参数
/ technical parameters
●基本误差：±0.1%FS、±0.2%FS、±0.5%FS；
●环境温度变化影响：0.2 级：0.02%FS/℃;0.5 级：0.05%FS/℃；
●输出信号：4-20mA;电源、输出二线制传输；
●负载电阻：0-600Ω；
●供电电源：12-36VDC，本安型温度变送器通过安全棚的供电电源为 22-34 VDC；
●工作环境：（1）环境温度：-25℃-85℃ （普通型温度变送器）环境温度：-30℃-120℃ （高温环境温度变送器）环境温度：-20℃-60℃ （防爆型温度变送器），（2）相对湿度：5-95%RH，无冷凝；
●防爆等级：本质安全型 ExiaIIC。
产品选型
/ product selection

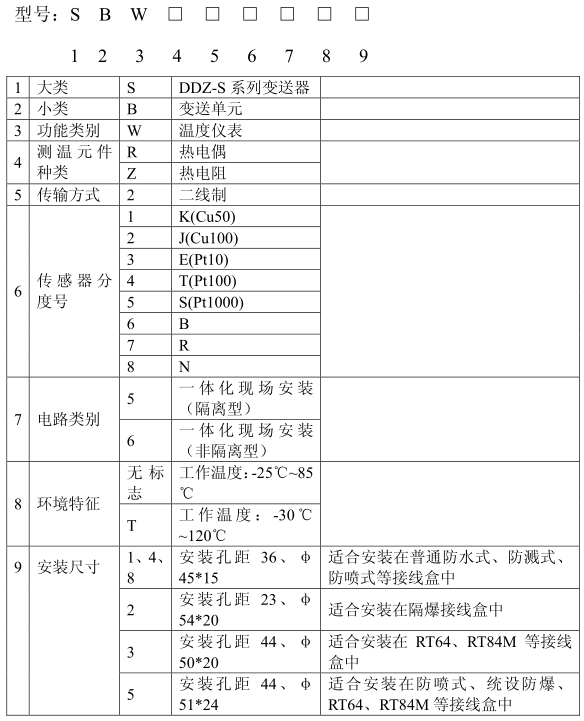

1、产品选型
2、订货说明
用户在根据需求订货时须注明温度变送器型号与使用测量温度范围。用户在订货时若没有注明精确度，则
对SBWR 热电偶型温度变送器提供 0.5 级产品；对 SBWZ 热电阻温度变送器提供 0.5 级产品。
例 1：SBWZ2461 0-200℃ 0.2 级，表示：配用传感器为 Pt100 铂电阻，使用环境温度-25℃-85℃，要求变送器安装孔距为 36mm，使用测量温度 0-200℃，精确度 0.2 级。
例 2：SBWZ246T2 0-1300℃ 0.2 级，表示：配用传感器为镍铬硅 K，使用环境温度-25℃-120℃，要求变送器安装孔距为 23mm，使用测量温度 0-1300℃，精确度 0.2 级。
