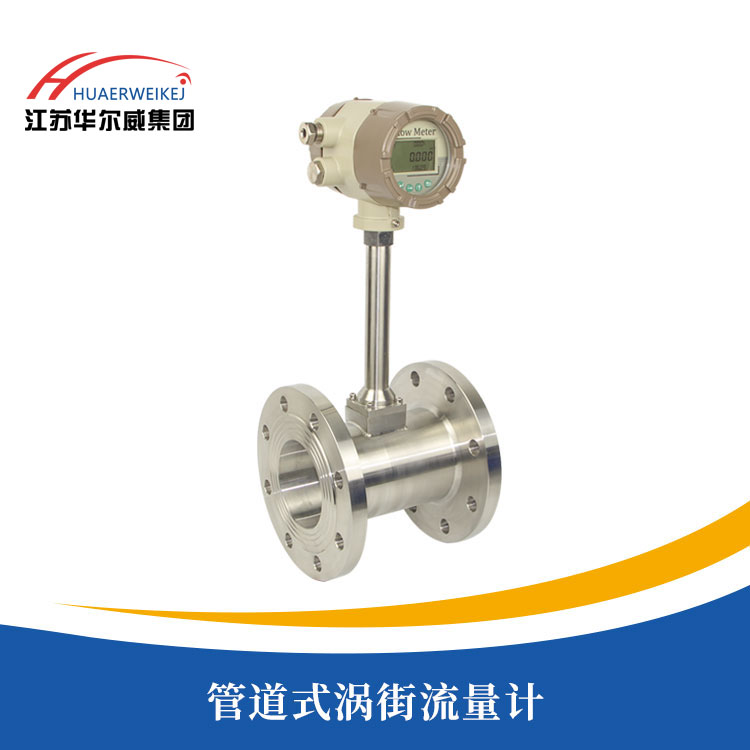

管道式涡街流量计

发布时间：2021-01-17 18:59

产品概述

/ product introduction

LUGB系列管道式涡街流量计主要用于工业管道中蒸汽介质流体的流量测量，其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参...

产品特点技术参数产品选型

订购热线：0517-86989966

◎ 产品特点

★ 压力损失小，运行费用低，更具节能意义。

★ 结构简单，无可动部件，无磨损，无需机械维修。

★ 测量量程比宽，可达20:1，另有一种宽量程涡街量程比可达30:1（可扩展至40:1）。

★ 采用低功耗CPU中央处理器及液晶显示器，采用微功耗设计，耗能低微，分电池供电就地型（电池可用2年）与电池供电远传型，也有外供电远传型，性能稳定可靠。

★ 电路高度集成，技术先进，电路无漂移、无自激，就地显示温度、压力、瞬时流量、累积流量、密度、频率等参数。可对被测介质进行温压补偿。

★ 采用隐藏按键设计，密码菜单管理，有效防止无关人员对仪表改动，仪表参数现场设定简单。

★ 仪表设计数字脉冲输出，也有两线制4~20mA电流输出。带Hart协议。带RS485通讯接口。

★ 特定的数据实时存贮功能，无论什么情况都能保证内部数据永不丢失。

★ 采用压电晶体检测元件，可靠性高，可在－20~400℃范围内工作。

★ 具有管道法兰式及法兰夹持式，15~500mm；法兰插入式，150~2000mm。

★ 防爆等级：ExdIICT6、ExiaIICT6。

★ 防护等级：一体式IP56/IP65/IP66、分体式IP67/IP68。

★ 精度等级：液体：优于0.5级，气体：优于0.75级。

◎ 流量计规格表

规格型号	流量范围（m³/h）			准确度（级）
规格型号	液体	气体	蒸汽	准确度（级）
HWLUGB-15	0.45~5	3.2~42	3.2~42	液体±0.5% 气体±0.75%
HWLUGB-20	0.8~8	5~74	5~74
HWLUGB-25	1.4~12	8.8~124	7~124
HWLUGB-32	2.0~20	l5~200	12~200
HWLUGB-40	3.2~36	23~300	18~300
HWLUGB-50	5~56	35~450	28~450
HWLUGB-65	8.2~96	63~820	50~820
HWLUGB-80	12.5~145	90~1200	75~1200
HWLUGB-100	20~224	142~1950	120~1950
HWLUGB-125	30~352	220~3000	175~3000
HWLUGB-150	44~512	320~4400	260~4400
HWLUGB-200	79~920	565~7800	440~7800
HWLUGB-250	140~1200	850~12400	720~12400
HWLUGB-300	175~2020	1250~17500	1020~17500
插入式流量计及有关参数值（插入式中心流速点）
HWLUGB-300	127~1650	1810~13500	1260~13500	液体±1.5% 气体±2.5%
HWLUGB-400	226~2950	3250~23800	2250~23800
HWLUGB-500	353~4600	5560~37800	3500~37800
HWLUGB-600	510~6620	7320~54600	5100~54600
HWLUGB-800	910~11800	13200~96700	9100-96700
HWLUGB-1000	1450-18500	20100~151600	14500-151600
HWLUGB-1200	2050~25650	27500~209000	20500~209000
HWLUGB-1500	3200~40300	45500~335000	32000~335000
HWLUGB-2000	5600~71400	80200~608600	56000~608600

◎ 流量计选型表-管道式

HWLUGB	智能涡街流量计
公称通径	-A(DN15)、B(DN20)、C(DN25)、D(DN32)、E(DN40)、F(DN50)、G(DN65)、H(DN80)、I(DN100)、J(DN125)、K(DN150)、L(DN200)、M(DN250)、N(DN300)、O(DN350)、P(DN400)、Q(DN500)。例：L表示DN200。可根据用户要求特殊订货
额定压力		A	PN6	1	150LB（2Mpa）
		B	PN10	2	300LB（5Mpa）
		C	PN16	3	600LB（11Mpa）
		D	PN25	4	900LB（15Mpa）
		E	PN40	5	1500LB（26Mpa）
		F	PN63	6	2500LB（42Mpa）
		G	PN100
		H	PN160
		I	PN250
		J	PN400
安装形式		G	法兰管道式
测量介质		L	液体
		G	气体
		S	蒸汽
结构类型		E	一体式
		F	分体式	1	电缆长度5米
				2	电缆长度10米
				3	电缆长度15米
				4	电缆长度20米
				5	其他
检测探头		1	四片压电陶瓷贴片
		2	两片压电陶瓷贴片
本体材质		H	哈氏合金C
		S	304不锈钢
		L	316L不锈钢
		N	其他材质
流量探头材质		H	哈氏合金C
		S	304不锈钢
		L	316L不锈钢
		L1	316不锈钢
		T	钛
		Q	其他材质
旋涡发生体材质		H	哈氏合金C
		S	304不锈钢
		L	316L不锈钢
		L1	316不锈钢
		T	钛
		Q	其他材质
转换器外壳材质		S	不锈钢
		M	铝合金
		Q	其他
精度等级		1	0.5级
		2	0.75级
		3	1级
		4	1.5级
信号输出类型		A	4~20mA/RS485/脉冲
		H	4~20mA+HART
		G	4~20mA/RS485/GPRS（无线远传）
		Q	其他
补偿方式		O	无补偿
		W	单温度补偿
		P	单压力补偿
		H	温压补偿
温度		B	常温（0-260℃）
		C	高温（260-350℃）
		Q	特高温（350--400℃）
防爆等级				0	无
				i	Ex db ia IIC T6 Gb
防护等级				5	IP56
				6	IP65/66
				7	IP67
				8	IP68
电气接口				N	NPT1/2（F）
				M	M20x1.5（F）
				Q	其他
供电方式				A	内部电池供电
				B	电池与外24V双供电
				C	24VDC单供电
				Q	其它
其他要求				-S	带配对法兰
					带监检报告
					脱脂处理
					其他
