涡街流量计

发布时间:2021-01-17 18:59
涡街流量计

产品概述

/ product introduction
HW-LUGB系列涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压...
产品特点 技术参数 产品选型
订购热线:0517-86989966

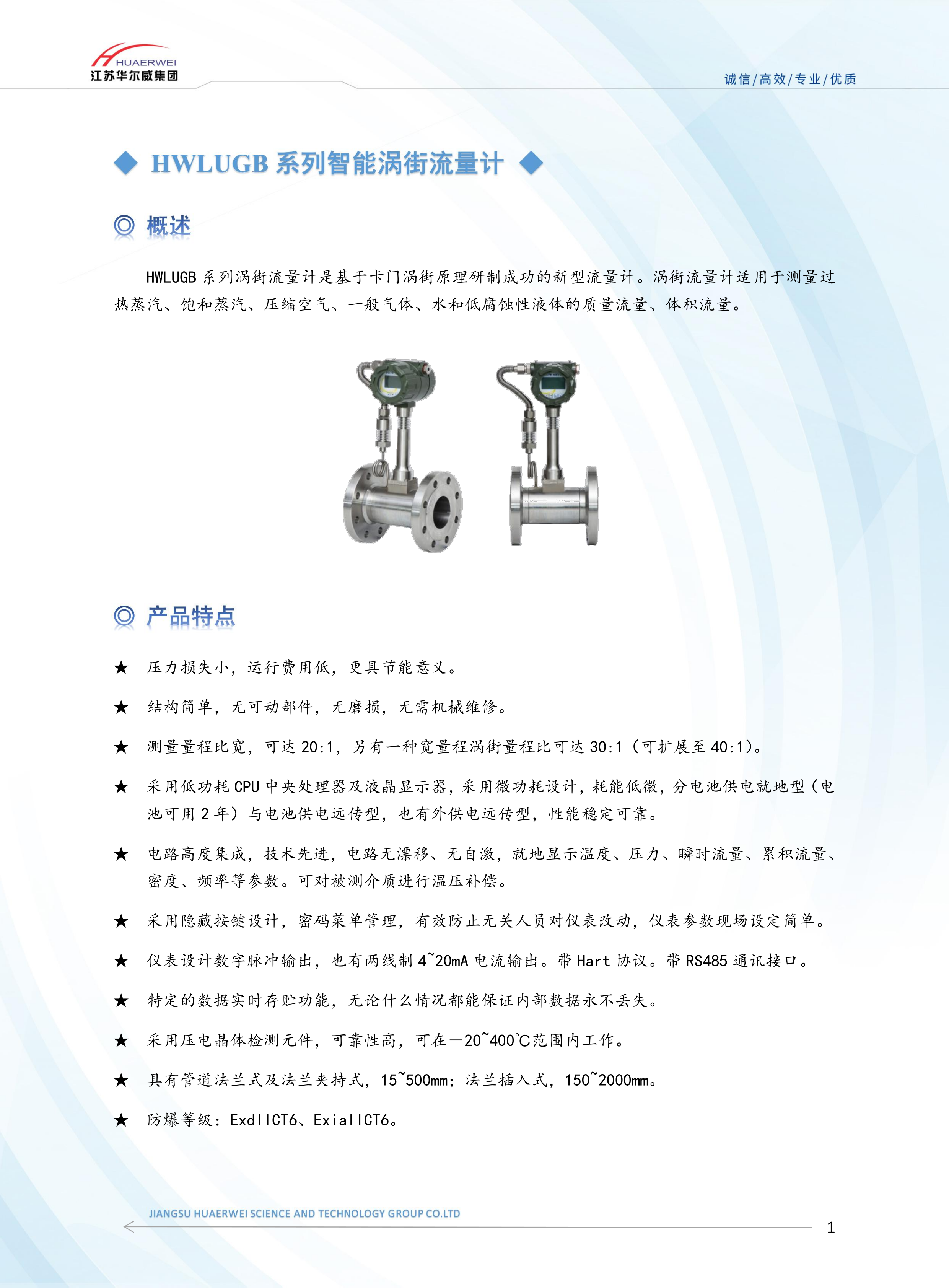

产品简介

/  product introduction HW-LUGB系列涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小,仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。HW-LUGB系列涡街流量计是依据卡门旋涡原理进行封闭管道流体流量测量的流量计。因其具有良好的介质适应能力,无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量,配备温度、压力传感器可测量标况体积流量和质量流量,是节流式流量计的理想替代产品。

产品特点

/  product characteristic
●无可动部件,长期稳定,结构简单便于安装和维护、;
●传感器输出为脉冲频率,其频率与被测流体的实际流量呈线性,零点无漂移,性能十分稳定,结构形式多样,有管道式、插入式流量传感器形式;
●精度较高,通常液体的测量精度为±1.0%;气体的测量精度为±1.5%;
●测量量程范围宽,在雷诺数为2×104 ~7×106范围内,可达1:20;
●压损小(约为孔板流量计的1/4~1/2),属于节能流量仪表;
●安装方式灵活,根据现场工艺管道不通,可水平,垂直和不同角度倾斜安装;
●采用消扰电路和抗震动传感头,具有一定抗环境振动性能;
●采用超低功耗单片微机技术,1节3V10AH锂电池可使用5年以上;
●由软件对仪表系数非线性进行修正,提高测量精度;
●采用EPROM对累积流量进行掉电保护,保护时间大于10年。

技术参数

/  technical parameters
涡街流量计(图1)

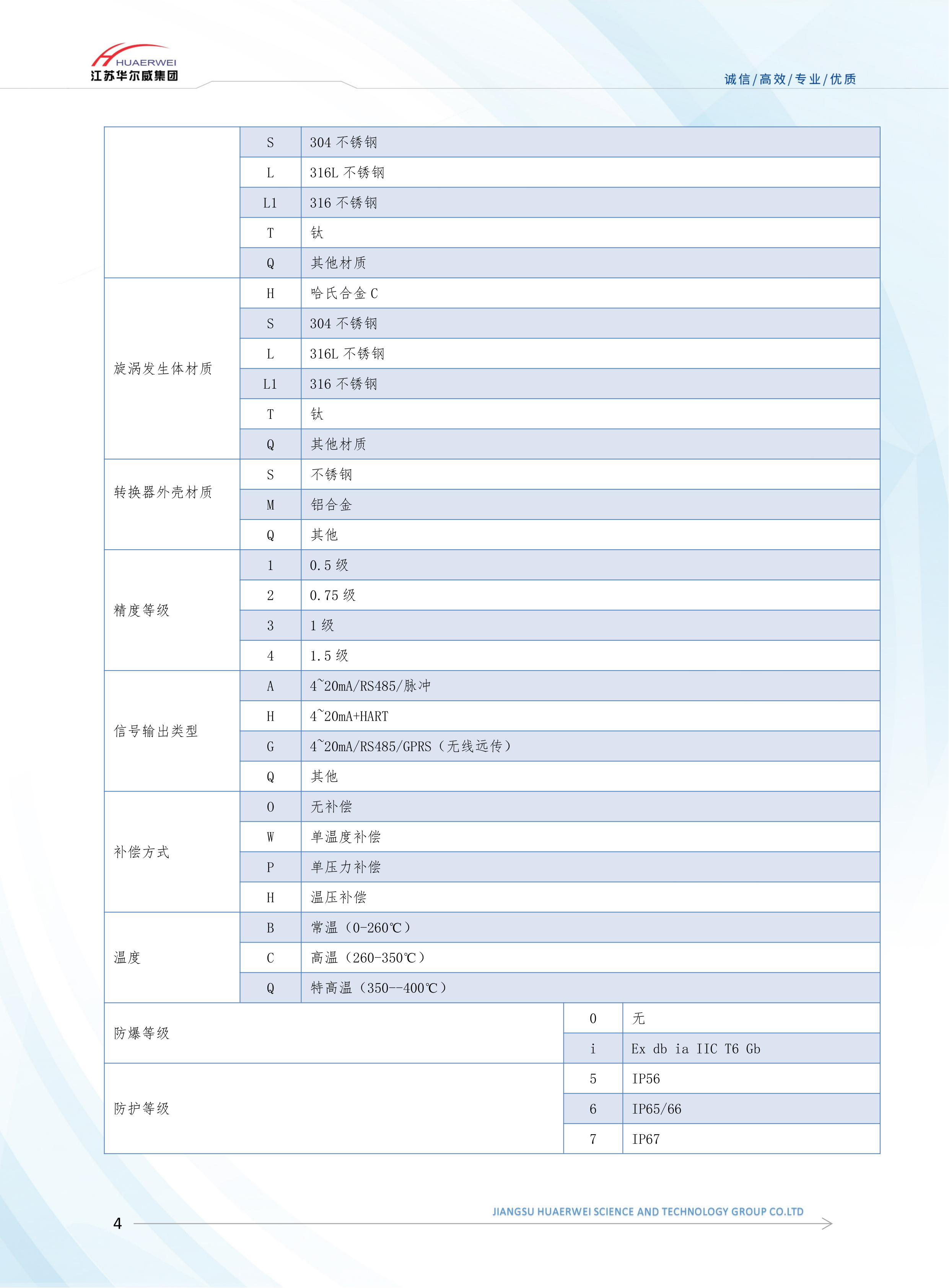

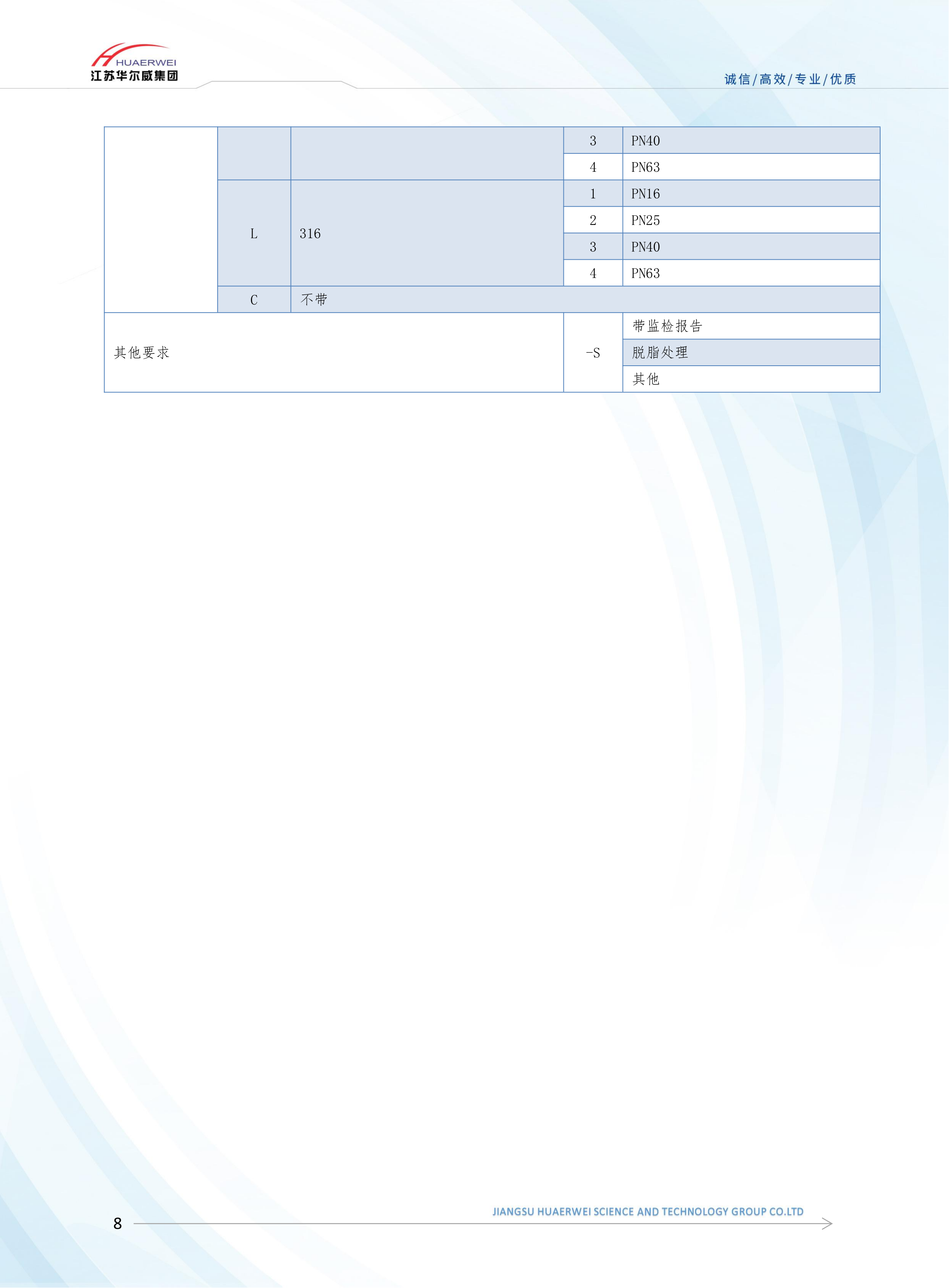

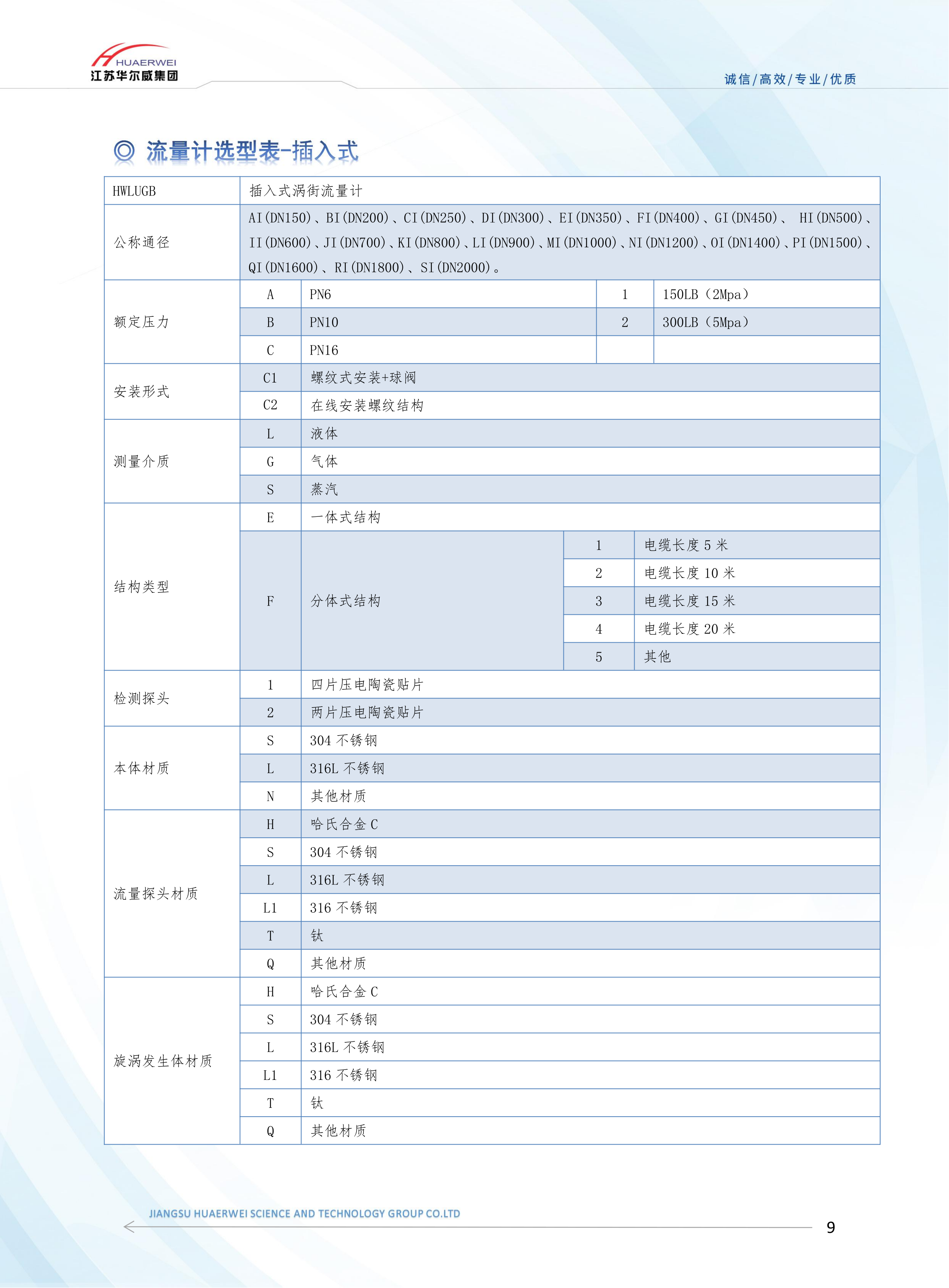

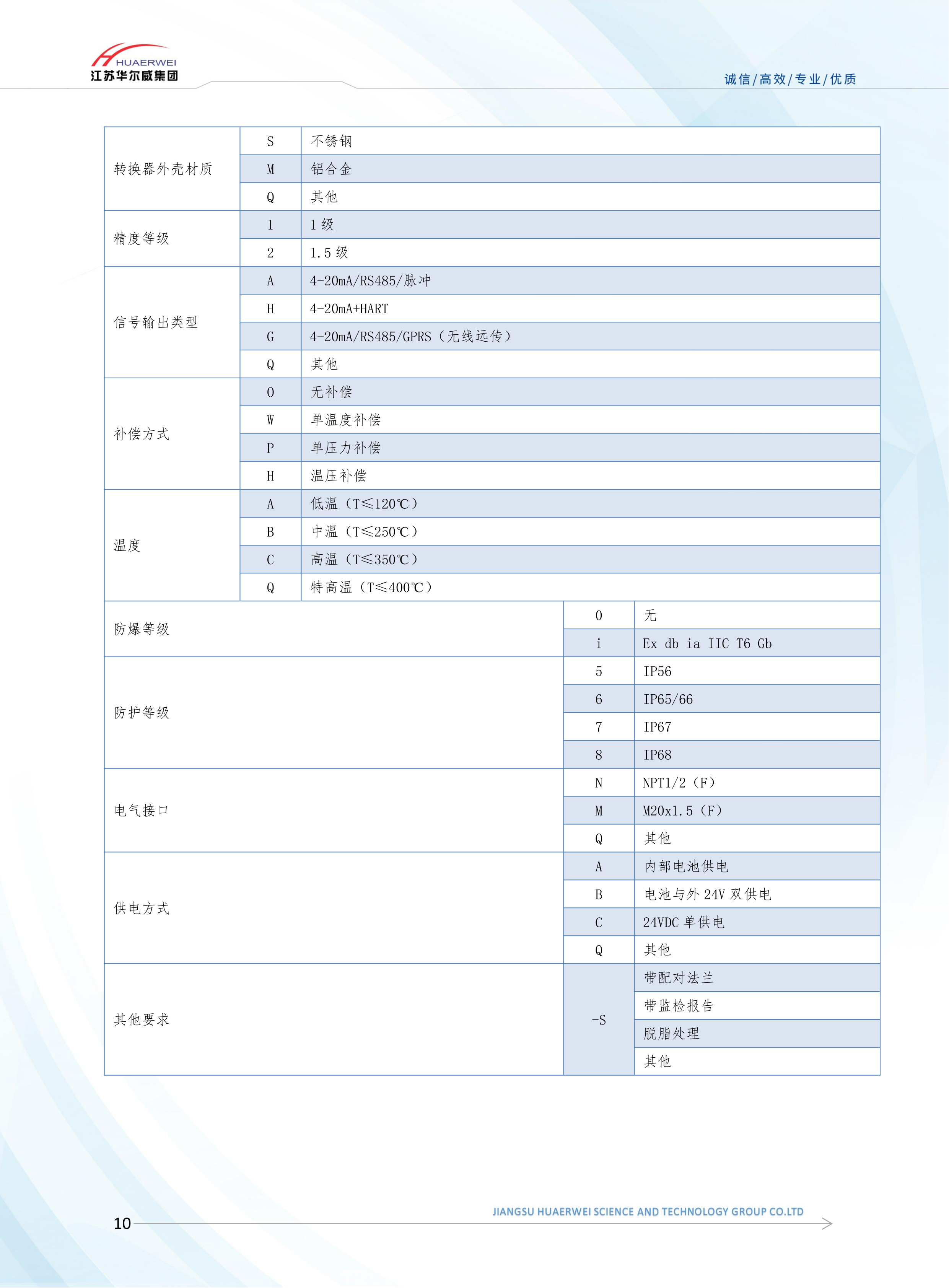

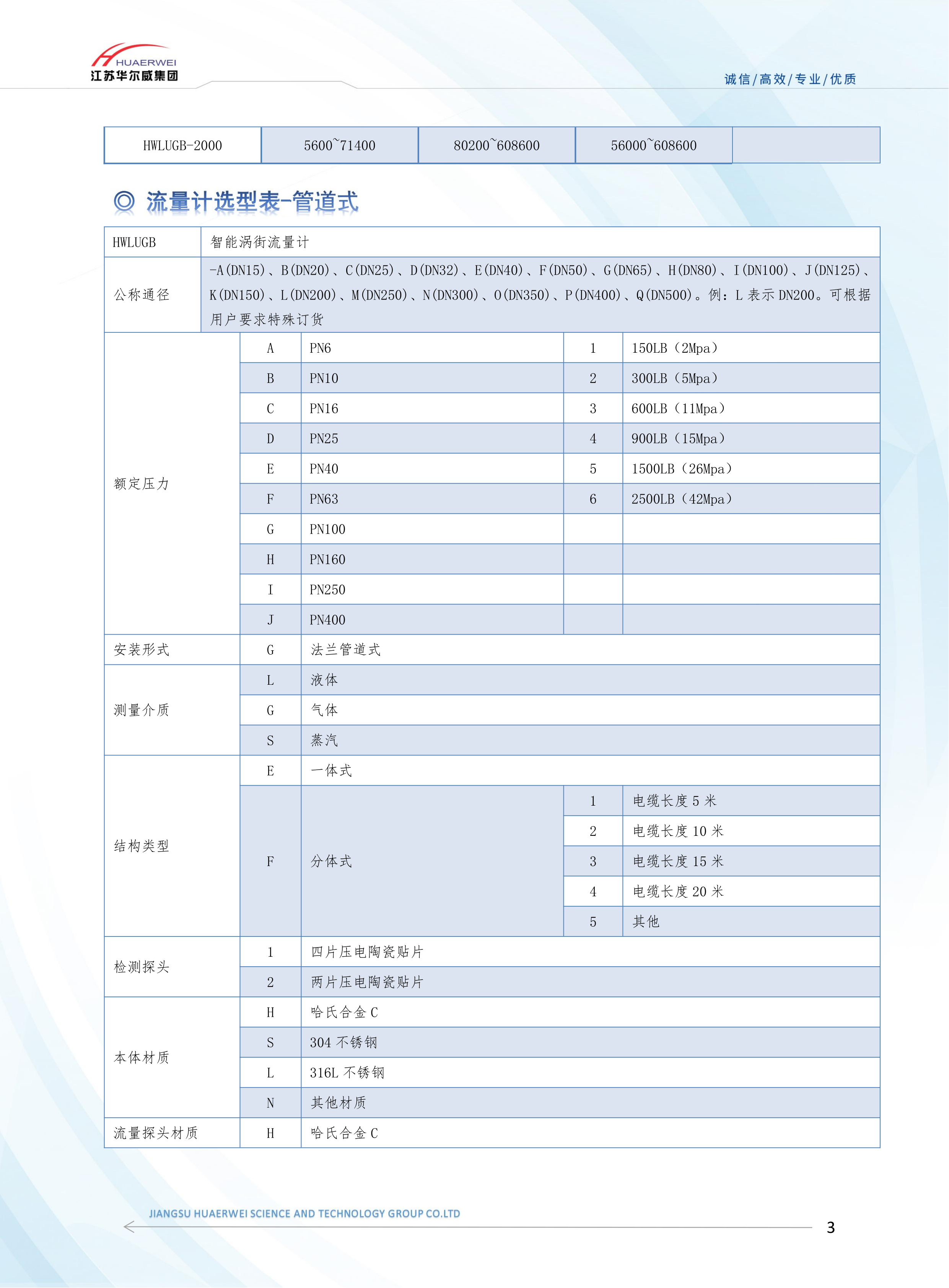

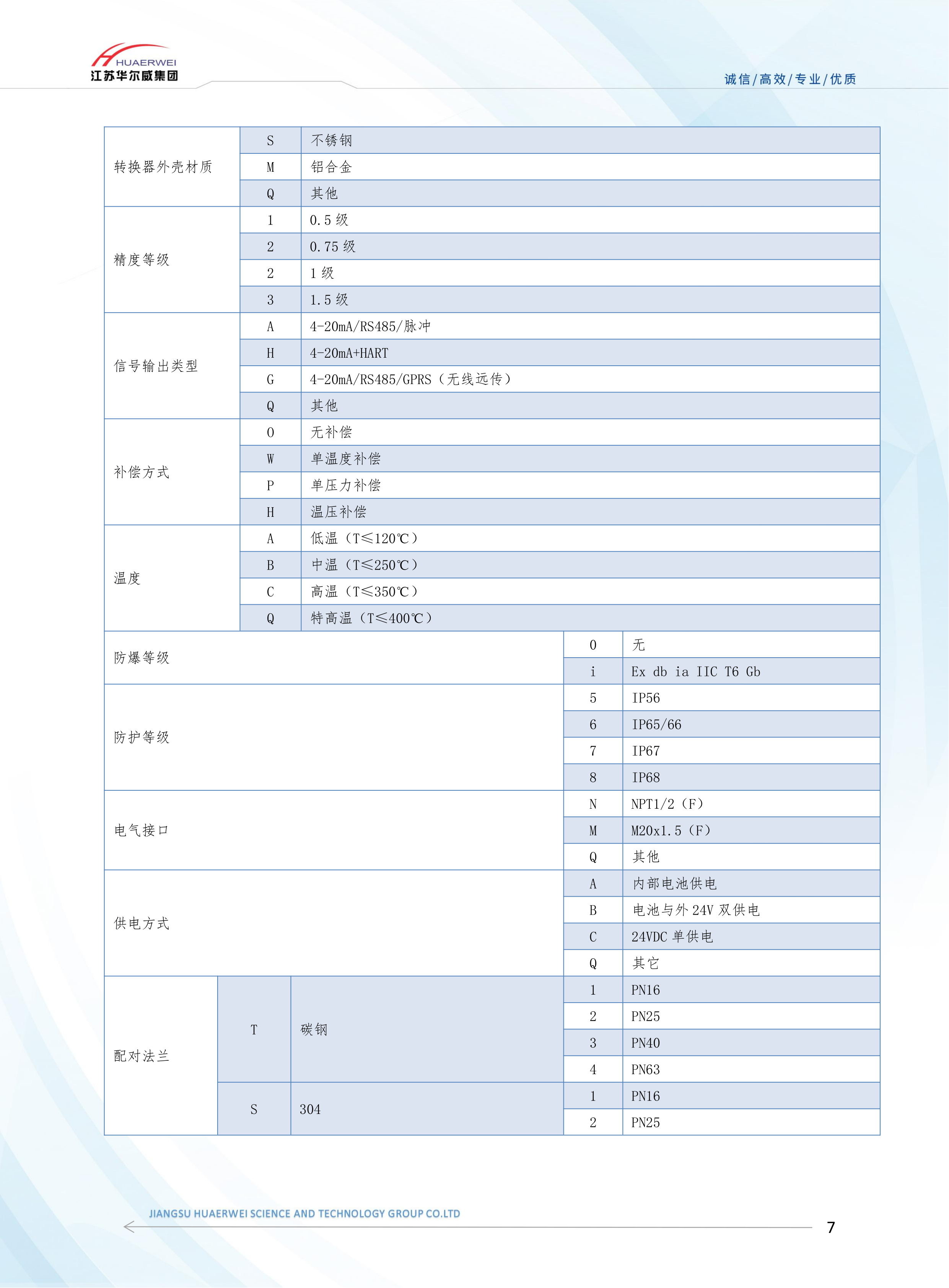

产品选型

/  product selection
一、产品选型表
产品选型:
规格代码 说明
企标 HW
华尔威
仪表种类 L
流量仪表
工作原理 U
卡门涡街
产品种类
B
C
G
普通型
固定插入式
就地显示
安装型式 -2
法兰卡装
被测流体
2
3
液体
气体
通径代码
-01B
02A
02
03
04
05
06
08
10
12
15
20
25
30
35
40
45
50
XX(仅插入式)
通径15mm
通径20mm
通径25mm
通径32mm
通径40mm
通径50mm
通径65mm
通径80mm
通径100mm
通径125mm
通径150mm
通径200mm
通径250mm
通径300mm
通径350mm
通径400mm
通径450mm
通径500mm
通径XX*10mm
表体材质
C
F
碳钢
不锈钢
转换器型式 -1
组合式
输出信号
1
2
3
脉冲频率输出
0-10mA输出
4-12mA输出
流体温度
1
3
普通型-40┈+250oC
高温型+250oC┈+350oC

注:DN300以上口径推荐使用插入式涡街流量计,可定制。

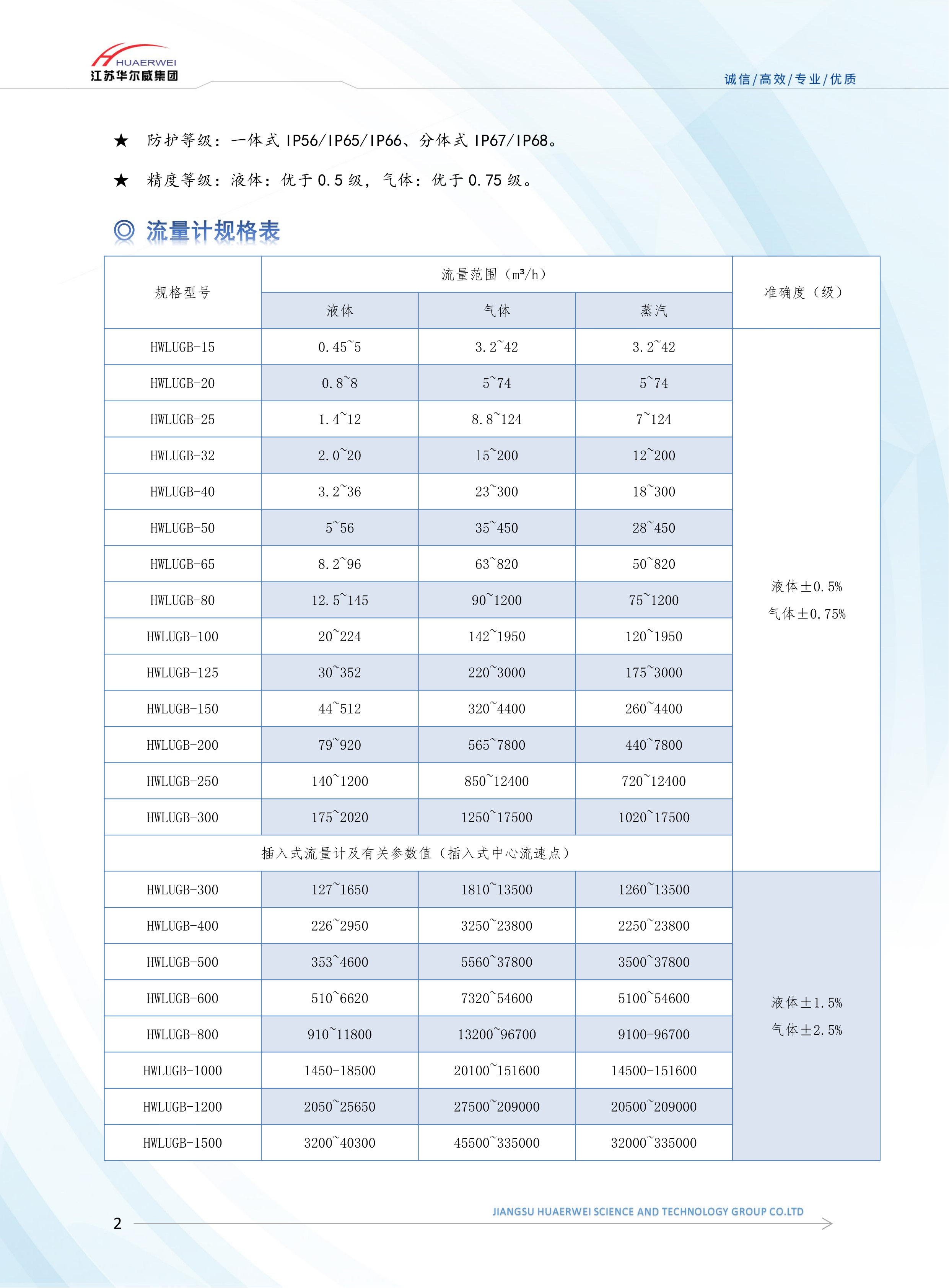

二、测量范围及工作压力
液体与气体(单位:m3/h)
涡街流量计(图2)
三、安装要求
      蒸汽流量计对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。仪表的上下游
直管段长度要求见图,DN 为仪表公称通径,单位:mm
涡街流量计(图3)
注:
  1、调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游 10D 以外;
  2、上、下游配管内径应相同。如有差异,则配管内径 Dp 与涡街仪表表体内径 Db,应满足以下关系0.98Db≤Dp≤1.05Db;
  3、上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于 0.05Db;
  4、仪表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大 1-2mm;
  5、测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游 3-5D处,测温孔应设置在下游 6-8D 处。
D 为仪表公称口径,单位:mm;
  6、仪表在管道上可以水平、垂直或倾斜安装;
  7、测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪   表测量管,气流应自下而上流动,
如图(二)a 所示;
  8、测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,
为了防止气体进入仪表测量管,仪表应安装在管线的较低处如图(二)b 所示;
  9、测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过 70℃;低温易使转换器内部出现凝露,
降低抑制电路板的绝缘阻抗,影响仪表正常工作。
涡街流量计(图4)
