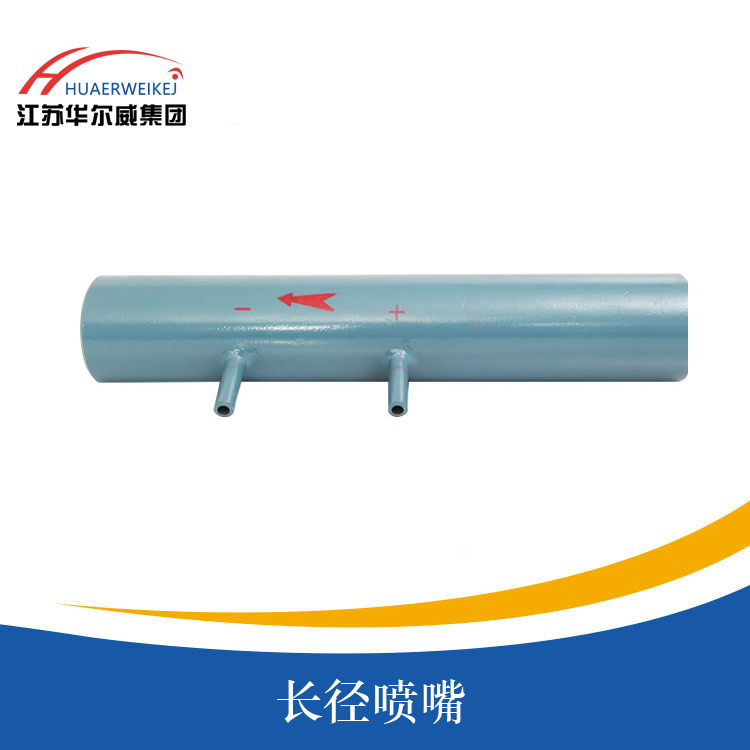

长径喷嘴

概述

　　ASME喷嘴是一种高精度的流量测量装置，是一种喉部取压低β值长颈式喷嘴装置，常用于发电厂的主流量测量，如电厂凝水流量的精确测量、电厂给水流量或蒸汽量的测量，以及风机性能试验、压缩机性能试验等高精度流量试验场河。

在现代大型火力发电厂热经济效益分析中，为了能够准确确定汽轮机组性能，主凝结水流量测量十分重要。当按照ASME PTC6标准进行试验时，主凝结水流量的精确测量更为关键，其测量值精度对汽轮机热耗率计算结果精度的影响比例关系约为1∶1；在大型汽轮机组现代化改造中，对缸内部的考核更能够反映改造的效果，而主凝结水流量测量值精度对低压缸内效率计算结果精度的影响比例关系约为1∶3，因而主凝结水测量对缸效率的影响更大。根据ASME标准，流量的高精度测量采用高精度的差压元件，从工程应用方面规定采用ASME标准喷嘴。该装置由美国机械工程师协会（ASME）推荐，它的优越性能已得到国际上普遍公认，在许多要求高精度流量测量的地方，ASME喷嘴已经成为首选方案。

测量原理

　　ASME喷嘴是采用节流式流量传感器。它在长径嘴的基础上采用了特殊的取压（喉部取压）方式，使该流量传感器不仅具有传统长径喷嘴的优点，同时还具备流出系数稳定，重复性高等独有优点。是一种高精度流量传感器。

特点

　　1. 结构简单,安装方便，应用广泛，主要用在高精度流量测量场合。

2.喷嘴的压力损失小，要求直管段长度短。

　　3. 性能稳定，可靠性高。

　　4. 可耐高温高压、耐冲击。

　　5. 耐腐蚀性能比孔板好，寿命长。

6.弧形结构设计可测量各种液体、气体、蒸汽等介质。

　　7. 精度高、重复性好、流出系数稳定。

　　8. 可用各种材料制作，运用于各种性能实验场合。

技术参数

　　1、取压方式：喉部取压法

　　2、公称通径范围：10mm≤DN≤630mm

　　3、孔径比范围：0.25≤β≤0.5

　　4、雷诺数范围：1×10≤ReD≤1×10000000

　　5、公称压力：PN≤36MPa

　　6、参照标准：GB/T2624-2006 ASME PTC 6-2004 ASME PTC 19.5-2004
