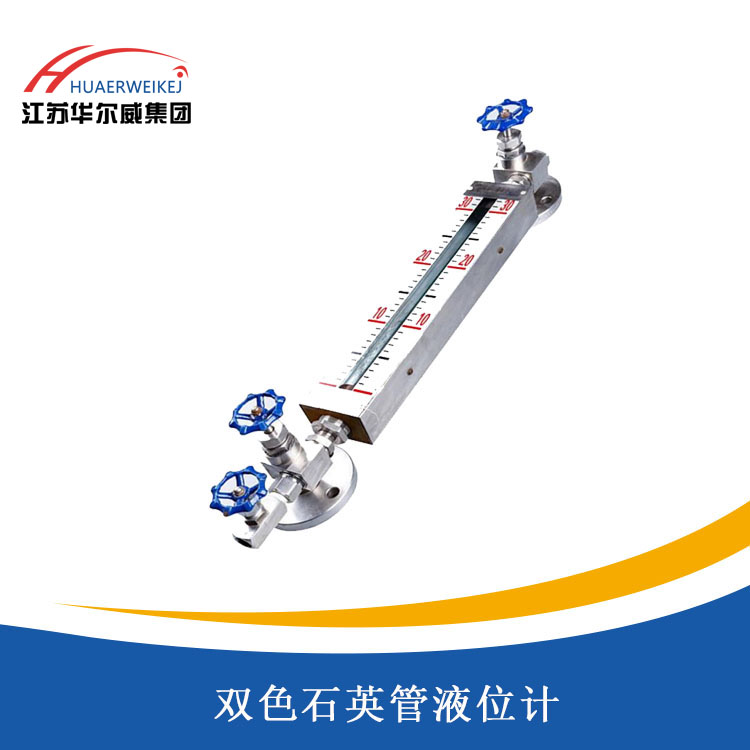

双色石英管液位计

UGS（UNS）系列双色石英管液位计是采用国内外最新技术而成。它是利用自然光在液体中折、反射原理，借助于红、绿片，在测量时，使液相显示绿色，气相显示为红色。由于液气相显示反差大，指示鲜明清晰，所以对远距离操作和夜巡视更为有利。

UGS（UNS）系列双色石英管液位计广泛用于石油、化工、电力、冶金等行业的各种透明液体容器和锅炉上，如水、汽油、液化气、液氨、丙烷、丙稀、芳烃、酸等油品和化工原料的液位测量。同时对于两种不同介质密度的界面测量，可选用三色界面石英管液位计。三色界面石英管液位计是利用浮力与比重差的原理而设计的，石英管中的小浮子悬浮于两种介质的分界部分，由于浮子呈黑色，上下部分液位颜色有异，所以显示醒目。从而解决了一直困扰在石油化工过程中两种混合介质界面分辨不清的难题。它是目前国内外理想的直读式液位计。

●液、气相显示清晰、无盲区；
●密封性能好、耐高温耐高压、防粘稠；
●重量轻、寿命长、无泄漏；

●耐腐蚀、无需电源、防爆；
●结构简单、安装维护方便。

●特制的99.99%SiO2透明石英管，其变形点1077℃，软化点1730℃；

●搞压强度1170Kg/cm3 ，膨胀系统数5.5×10-7。经特殊工艺处理后具有耐高温、高压和优良的机械特性；

●工作压力：1.6、2.5、4.0、6.4、10.0MPa；

●工作温度：＜520℃；

●测量范围L：测量范围由中心距而制定：300、500、800、1100、1400、1700、2000mm，特殊规格请注明尺寸；

●伴热蒸汽夹套：工作压力0.6MPa，接管尺寸G1/2″外螺纹；
●钢球自动封闭压力：大于0.2MPa重量15~30kg；

●接口法兰：采用化工部1997年最新颁发的HG20592~20635-97法兰标准。法兰通径DN20、DN25，如用户需采用其他标准（如GB、ANSI等标准）可根据用户需要设计。


1、显示高度与测量范围关系表（显示高度即标尺高度）（单位：毫米）
