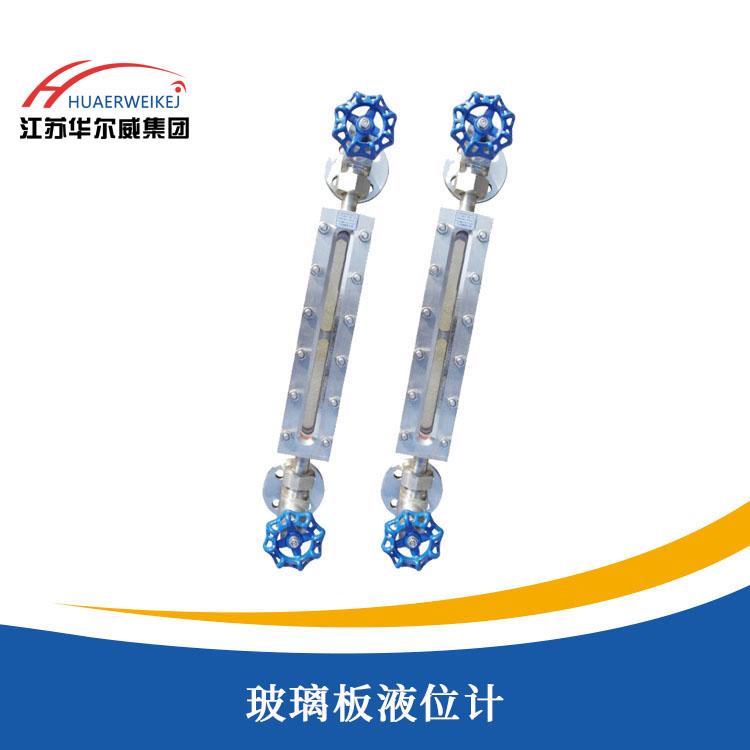

玻璃板液位计

1、简介
玻璃板液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等优点，但容器中的介质是与钢、钢纸及石墨压环不起腐蚀作用的。 HG5型玻璃板液位计是按原化工部HG5-1364~1370-80标准的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。在仪表上下阀门内装有安全钢球，当玻璃意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液位继续外流。在仪表的阀端有阻塞孔螺钉，可供取样时用，或在检修时，放出仪表中剩余液体时用。根据连通器原理，通过透明玻璃直接显示容器内液位实际高度。

2、原理

玻璃板液位计上、下端安装法兰与容器相连构成连通器， 透过玻璃可直接观察到容器内液位的实际高度。液位计结构主要有透光式、反射式两种。在液位计上下阀门内装有安全钢珠，当玻璃板因意外事故损坏时，钢珠在容器内压力作用下自动密封，防止容器内的液体继续外流。



●读数清晰、直观、可靠；

●结构简单、维修方便；

●、经久耐用。

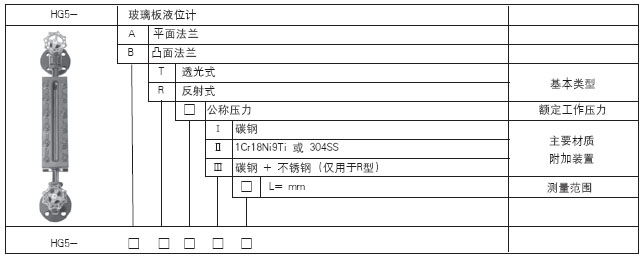

测量范围（安装中心聚L）：500、800、1100、1400、1700 mm；

工作压力：4.0MPa；

工作温度：≤200℃；

安装形式：法兰安装　PN4.0　DN20.HGJ-47-91；

螺纹安装：　外螺纹G3/4"(或 M27×1.5)；

材       质：碳钢、不锈钢；

伴热蒸汽压力：0.6MPa；

蒸汽夹套接头：G1/2"外螺纹；

钢球自封压力：0.2MPa。
