浮球液位控制器

1、产品简介

UQK系列浮球液位控制器适用于工业过程中的各种敞口或受压容器的液位控制。当液位上升至高限时或下降至低限时，控制器开关动作并发出控制报警信号或控制泵、阀的开闭。UQK系列浮球液位控制器由浮球组件，行程开关组件及外壳组成。一对板性械斥的磁钢分别安装在浮球端部和行程开关组件上。当浮球在动作界限内随液位变化而上下升降时，其端部的磁钢也随之上下摆动，通过非导磁的外壳推动行程开关组件上磁钢运动，从而使输出的触点相应接通或断开，控制后级信号装置发出光或声的信号。当浮球随液位升降时，只有其处于动作界限上、下两个板限位置时，输出触点才会接通或断开，而在升降过程中无任何信号产生。控制器的浮球用1Gr18Ni9Ti不锈钢制成。控制器的浮球组件与行程开关组件是互为隔离的，因此避免了一般液位仪表容易渗漏等缺陷。

2、结构原理

浮球液位控制器由两个互不相通的测量部分和输出部分组成。当被测液位发生变化时，浮球随之升降，从而使端部磁钢上、下摆动。根据磁钢同性相斥原理，使安装在壳内的磁钢反向摆动，动触点在静触头1-1与2-2间接通或断开。

●体积小、速度快、使用寿命长；

●适用范围广，安装形式多样；

●多点控制；

●无源器件，性能稳定可靠，抗干扰能力强　；

●与电子开关相比，它有抗负载冲击能力强；
●多种材质可以选择，适合多种场合使用；

●浮球液位开关使用磁力运作，无机械连接件，运作简单可靠。

●工作压力：4.0MPa标准型   6.4MPa特殊型；

●工作温度：-40~150℃；

●介质密度：≥0.65g/cm3；

●触点容量：220VAC/DC 150W；

●材质：接液部分1Cr18Ni9Ti防爆壳ZL102油漆喷涂；

●连接法兰：采用化工部HG20592~20635,-97；

●法兰标准：PN按所选压力等级。

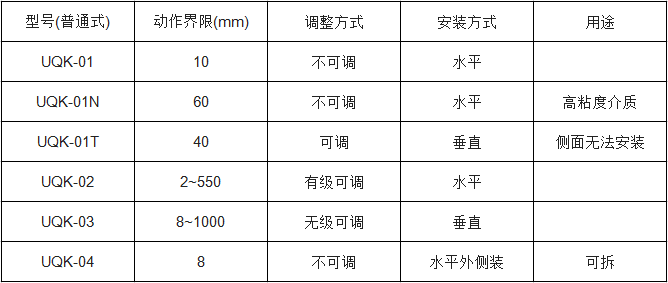

UQK-01DN80

UQK-02DN80

UQK-03DN80(用户自配大小头法兰)

UQK-04DN40

●出线口：M20x1.5(内螺纹)

●防爆标志： 隔爆型：ExdIIBT4    本安型：ExibIICT4

2、使用须知

●安装时注意螺栓孔方位，且用户配凹面法兰。

●接线应采用外径10mm五芯橡皮套软线或橡皮电缆,其中一芯为内接地线。另四芯供一对常开常闭触点连线。所有接线端子均应接触良好，出线螺帽，要妥善压紧，以防引线松脱。

●各防爆结合面，不准有划痕，碰伤，并不可涂油漆，但允许涂少量润滑油或防锈油脂。

●操作时应严格遵守防爆电气设备使用规程,确保安全。

●被测介质液面的波动频率不能太大和不应含有导磁杂质。



3、订货须知(订货时请提供下列数据)

●控制器型号规格；

●工作压力；

●工作温度；

●防爆要求；

●需配储罐上的凹面法兰请在订货时注明。
