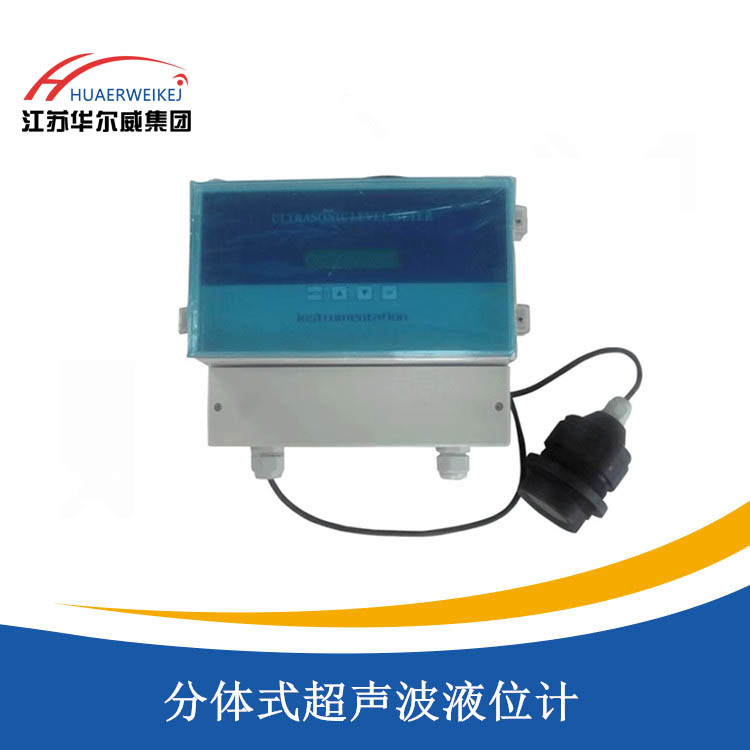

分体式超声波液位计

HW-UTG2000系列分体超声波液位计是一种非接触式仪表，不跟料体直接接触，因此故障率低。仪表提供多种安装方式。仪表的所有输入、输出线均具有防雷、防短路的保护功能。超声波液位计是由高性能的微处理器处理信号的数字式物位仪表。在测量中，超声波脉冲由传感器（换能器）发出，声波经物体表面反射后被同一传感器接收，由接收电路，滤波电路，包络电路，转换成处理器可识别的电信号，处理器记录下超声波发射和接收之间的时间，从而计算出传感器到被测物体的距离。 由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。



●超声波液位计采用表面贴装技术，提高仪器可靠性；

一、分体式超声波液位计安装

1、分体式超声波液位计安装方式

支架安装：在被测液体上方水平固定L型支架，用螺丝将液位仪固定在支架上。

法兰安装：安装时，先将法兰固定在铁板或盲板上，然后将仪表固定在法兰上。

2、分体式超声波液位计安装原则

●换能器发射面到最低液位的距离，应小于选购仪表的量程。

●换能器发射面到最高液位的距离，应大于选购仪表的盲区。

●换能器的发射面应该与液体表面保持平行。

●换能器的安装位置应尽量避开正下方进、出料口等液面有剧烈波动的位置。

●若池壁或罐壁不光滑，仪表需离开池壁或罐壁0.5m以上。

●若换能器发射面到最高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管需和液面垂直，内壁要保持光滑。

3、安装注意事项

●仪表外壳最好与大地可靠相连，在室外安装建议加装遮阳板以延长仪表使用寿命。

●电线、电缆保护管，要注意防止积水过多。

●仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，最好在仪表的进出线端另外安装专用的防雷装置。

●仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，最好在液位仪周围加设防高、低温装置。
