台式压力校验仪

产品概述

/ product introduction
HW-YBS-WB台式压力校验仪(又称数字压力计)为交直流两用的便携式仪表,具有多量程压力测是量,在测量压力的同时,可测量电流,并备有24VDC输出。(一表多量程型、可以在一台主...
产品特点 技术参数 产品选型
订购热线:0517-86989966

产品简介

/  product introduction
1、产品概述
HW-YBS-WB台式压力校验仪(又称数字压力计)为交直流两用的便携式仪表,具有多量程压力测是量,在测量压力的同时,可测量电流,并备有24VDC输出。(一表多量程型、可以在一台主机连接多个压力模块,同时具备基本功能),主要用于校验压力(差压)变送器、普通()压力表及其它压力仪表。HW-YBS-WB台式压力校验仪除可作较高准确度校正标准器(表)外,也可作为工作仪表使用,广泛用于冶金、石油、化工、电力、天然气、计量及科研等部门。

2、工作原理

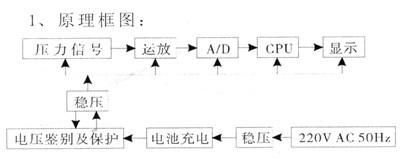

台式压力校验仪(图1)
a压力:被测介质从引压管施加压力于固态(硅膜片)传感器上,当压力变化时,扩散硅膜片的电阻地压力电阻效应下发生变化,这个变化作为电信号被检测出来,通过线路将其转换为与压力成比例关系的电压信号,该信号经模拟——数字转换器转换为数字信号,经微处理器处理后,在LCD显示器上显示出被检介质压力值的数字。

b电流:随机一副表笔插入仪器面板上相应的孔内,将仪表打开至电流档即可测量。
台式压力校验仪(图2)

产品特点

/  product characteristic
●采用薄膜面板及进口轻触开关,款式新颖,按键寿命长;
●LCD带背光显示,直观、清晰、结构紧凑合理;
●体积小、重量轻,携带方便;
●直接在面板上操作调校满量程;
●便携式金属外壳,抗干扰强,牢固耐冲击;
●高性能微处理器对仪表长时间内宽温度范围内使用而不影响仪表测量精度;
●功耗低。采用进口镍氢高能量电池,保证仪表长时间内正常工作;
●恒流充电,具有电池电压的过充电、欠压自动关机及自动保护功能,保证电池不因过充电或欠压而损坏,电池使用寿命长(因长时间不用,隔三个月充电一次至绿灯亮);
●微功耗的欠电压自动保护功能,保证仪表即使操作者因故而连续开机过长也不会因欠电压而损坏电池;
●仪表量程功能丰富,一表多用,具有多种显示风格,可同时显示压力、电流;压力、毫米水柱,压力、公斤和电流百分比;
●软件内容丰富,操作简单、明了;
●仪表具有超量程报警功能,当所加压力起出额定满量程 2500安时,仪表将显示OVERRANGE!P,并且内置蜂鸣器将断续发声,表示压力超出满量程,应停止加压,并卸掉部分压力使其在规定量程内,以免损坏压力传感器。测试的电流值超出22mA,仪表同样显示OVERRANGE!Ⅰ,并且内置蜂鸣器将断续发声。


技术参数

/  technical parameters
1、压力量程:-95kPa~60MPa(各档)
2、分辨率:压力:Min 1Pa     电流:Min 1uA
3、电流测量范围:0~22mA
4、直流输出:24VDC
5、准确度:压力:0.1% F.S   0.05% F.S     电流:0.05%±1d
6、环境温度:5~50℃
7、直流工作时间:≥16小时
8、显示:41/2LCD  51/2LCD
9、相对湿度:≤80% RH
10、过载能力:为量程上限的1.2~1.5倍
11、外形尺寸:290*250*105mm(长*宽*高)
12、重量:2200g
13、电源及功耗:220VAC 50Hz 3VA

产品选型

/  product selection
名称 型号 量程 分辩率 准确度


智能真空模块
YMS-01 -98~0KPa 1Pa 0.05%F·S
YMS-02 -60~0KPa 1Pa 0.05%F·S
YMS-03 -25~0KPa 1Pa 0.05%F·S
YMS-04 -10~0KPa 1Pa 0.1%F·S




智能真空压力模块
YMS-05 -100~100KPa 1Pa 0.05%F·S
YMS-06 -60~60KPa 1Pa 0.05%F·S
YMS-07 -25~25KPa 1Pa 0.05%F·S
YMS-08 -10~10KPa 1Pa 0.1%F·S
YMS-09 -4~4KPa 1Pa 0.1%F·S
YMS-10 -1~1KPa 1Pa 0.1%F·S




智能气压模块
YMS-11 0~100KPa 1Pa 0.05%F·S
YMS-12 0~250KPa 10Pa 0.05%F·S
YMS-13 0~400KPa 10Pa 0.05%F·S
YMS-14 0~600MPa 10Pa 0.05%F·S
YMS-15 0~1.0MPa 0.1KPa 0.05%F·S
YMS-16 0~2.5MPa 0.1KPa 0.05%F·S





智能液压模块
YMS-17 0~4.0MPa 0.1KPa 0.05%F·S
YMS-18 0~6.0MPa 0.1KPa 0.05%F·S
YMS-19 0~10MPa 1KPa 0.05%F·S
YMS-20 0~16MPa 1KPa 0.05%F·S
YMS-21 0~25MPa 1KPa 0.05%F·S
YMS-22 0~40MPa 1KPa 0.05%F·S
YMS-23 0~60MPa 1KPa 0.05%F·S
注:1、部分量程需0.025级准确度选型时应注明。
       2、智能压力模块型号为HW-YM

YM系列智能压力模块特点
●精巧牢固的结构设计,一体化封装,使用性能好。
●统一制式信号传输,一台主机可实现全量程覆盖。
●数字量信号传送,距离远,失真小。
●备有普通模拟信号模块,经济实用。
●超过“模块选型表”量程范围需在订货时注明
