雷达物位计

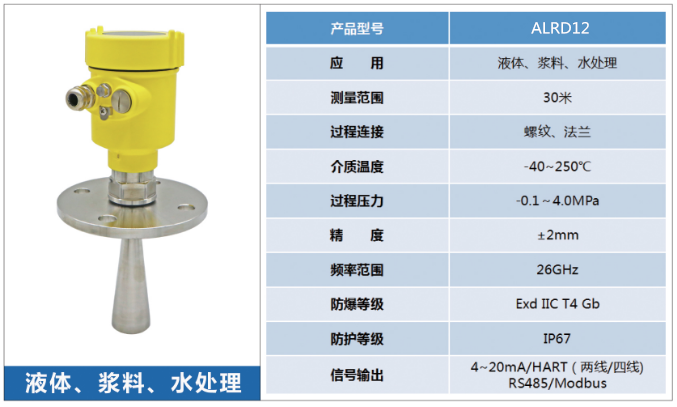

1、产品简介

雷达物位计具有低维护，高性能、高精度、高可靠性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的优越性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。雷达物位计适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。

2、工作原理

雷达物位计天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收，将信号传输给电子线路部分自动转换成物位信号（因为微波传播速度快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）

●低维护，使用寿命长；

●高性能、高精度、高可靠性；

●天线尺寸小，便于安装；非接触雷达，无磨损；

●几乎不受腐蚀、泡沫影响；几乎不受大气中水蒸气、温度和压力变化影响；

●严重粉尘环境对高频物位计工作影响不大；

●波长更短，对在倾斜的固体表面有更好的反射；

●波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物；

●测量盲区更小，对于小罐测量也会取得良好的效果；

●高信噪比，即使在波动的情况下也能获得更优的性能；

●高频率，是测量固体和低介电常数介质的最佳选择。

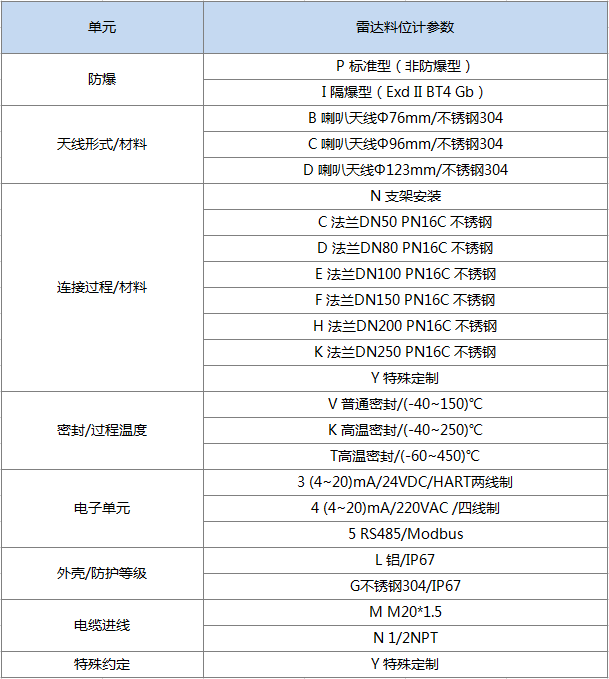

一、选型表

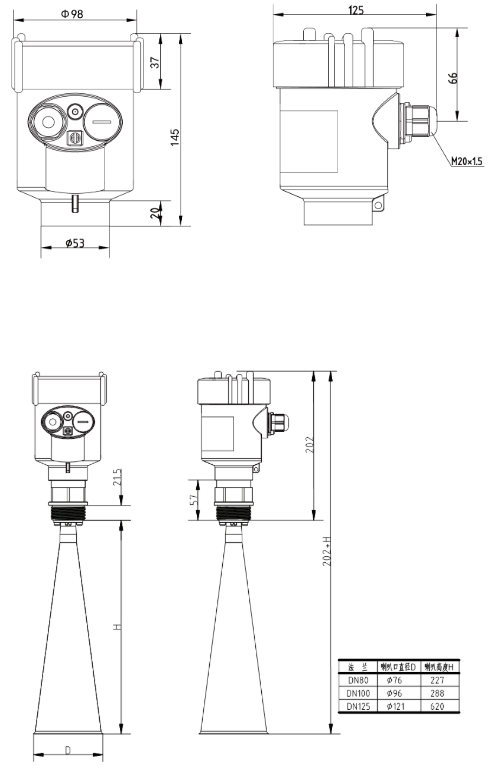

二、结构尺寸



三、安装要求

1、安装在直径的1/4处或1/6处，有足够的安装空间，避免安装在强烈震动的环境中。

2、锥形罐顶部平面，可装在罐顶正中间，可保证测量到锥形底部。







3、有料堆时天线要垂直对准料面。若料面不平，堆角大使用万向法兰来调整喇叭角度使喇叭尽量对准料面。
