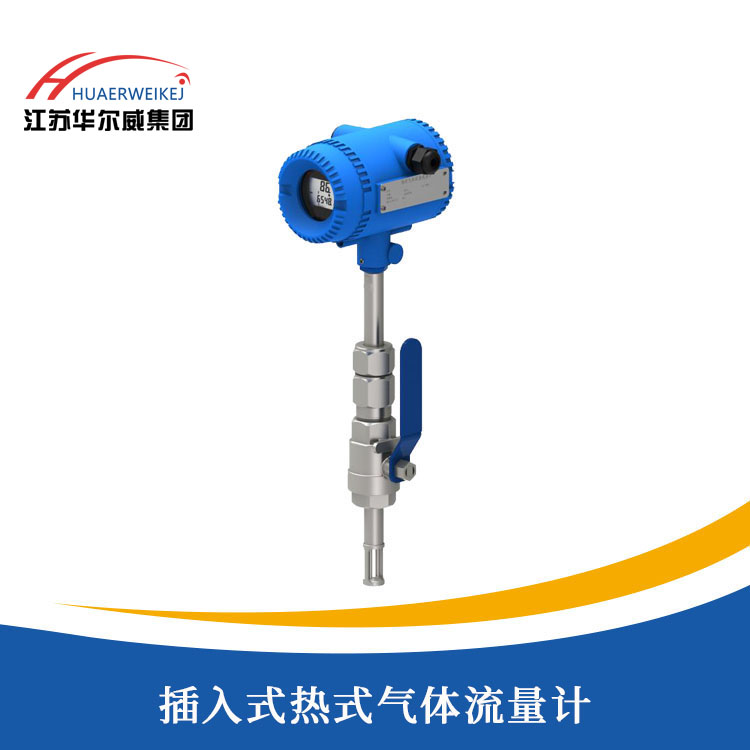

插入式热式气体流量计

性  能

技术参数

精  度

±1.5%

重复性

±0.2%

量程上限

100Nm/s

量程下限

0.5Nm/s

适用管径范围

φ15-φ2000

适用流量范围

0-5000m3/h（φ250空气）

适用压力范围

<2Mpa    <10Mpa

适用介质温度范围

-30-200℃、0-400°

适用介质

适用材质乙炔气除外干燥气体，包括腐蚀性气体。

传感器直径

Φ18

插入式传感器探杆外径

φ18（标准）开孔尺寸20-25mm

传感器材料

316L、陶瓷

探杆材料(保护管)

1Cr18Ni9Ti、304不锈钢、316L

变送器外壳材质

压铸铝

仪表供电

AC220V         DC18-32V

输出

输出4-20mA、脉冲、RS485（hart可选）

现场显示

16字符 x 4行

供货类型

分体结构或一体化结构

结构型式

结构型式插入式和管道式

报警

2路继电器，3A/250V AC、3A/30V DC

防护等级

IP65、IP67

电缆出线孔

M20x1.5 / NPT1/2

管道内径（mm）

最小流速（Nm/s）

最大流速（Nm/s）

最小流量(Nm3/h)

最大流量(Nm3/h)

正常流量范围(Nm3/h)

10

0.1

100

0.028274334

28.27433385

0.5-14

15

0.1

100

0.063617251

63.61725116

0.3-40

20

0.1

100

0.113097335

113.0973354

0.5-75

25

0.1

100

0.176714587

176.7145866

0.85-100

32

0.1

100

0.289529179

289.5291786

1.5-200

40

0.1

100

0.452389342

452.3893416

2.5-340

50

0.1

100

0.706858346

706.8583463

4-500

65

0.1

100

1.194590605

1194.590605

6-700

80

0.1

100

1.809557366

1809.557366

9-1300

100

0.1

100

2.827433385

2827.433385

13-2000

125

0.1

100

4.417864664

4417.864664

24-3000

150

0.1

100

6.361725116

6361.725116

30-4000

200

0.1

100

11.30973354

11309.73354

55-7700

250

0.1

100

17.67145866

17671.45866

85-11000

300

0.1

100

25.44690047

25446.90047

125-16000

350

0.1

100

34.63605897

34636.05897

170-22000

400

0.1

100

45.23893416

45238.93416

240-30000

450

0.1

100

57.25552605

57255.52605

300-41000

500

0.1

100

70.68583463

70685.83463

350-50000

600

0.1

100

101.7876019

101787.6019

500-70000

700

0.1

100

138.5442359

138544.2359

700-100000

800

0.1

100

180.9557366

180955.7366

900-150000

900

0.1

100

229.0221042

229022.1042

1200-140000

1000

0.1

100

282.7433385

282743.3385

1500-200000

1500

0.1

100

636.1725116

636172.5116

3300-430000

2000

0.1

100

1130.973354

1130973.354

5500-770000
