彩屏无纸记录仪
产品简介
/ product introduction HW-R7000系列超薄彩屏无纸记录仪1-16路输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、频率、开关量、脉冲等）。可带6路继电器报警输出，6路馈电输出，4个变送输出，RS232/485通讯接口可选择，蓝牙功能，GPRS功能以太网接口，微型打印机接口和USB接口；馈电输出可以给传感器供电；R7000系列彩屏无纸记录仪集显示、处理、记录、报警等多功能于一身，可以采集、保存、分析各种工业过程中的重要数据，主要应用在冶金、石油、化工、建材、造纸、食品、制药、热处理、水处理等各种工业现场，是替代传统记录仪的新一代无纸记录仪。R7000彩屏无纸记录仪具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警列表显示，掉电列表显示。精致的外观设计、人性化操作界面、稳定的功能体现、可靠的硬件品质、精湛的制造工艺，使R7000彩屏无纸记录仪具有更高的性能价格比。产品特点
/ product characteristic
●画面信息丰富，可同时显示数据、曲线、棒图等；
●最多16路输入，可接收热电偶、热电阻、电流和电压等多种输入信号；
●最多4路模拟量变送输出通道，有(0~10)mA、(4~20)mA 和(0~20)mA 等3 种输出信号供选择；
●最多12路报警输出，常闭常开触点可选；
●最多3路24V 配电输出；
●大容量FLASH 历史数据存储；
●支持RS-232 或隔离的RS-485 两种通讯；
●可根据需要选择中/英文操作界面；
●CF卡转存历史数据和报表；
●剪贴板的拷贝和粘贴功能方便用户的参数设置；
●直观的上位机管理系统实现的远程监控；
●允许手动关屏，4 阶亮度调节。
技术参数
/ technical parameters
1、显示
●屏幕：7英寸真彩TFT LCD
●精度：实时显示：±0.2% F.S.；追忆精度：±0.2% F.S.
2、处理器
●采用高性能的ARM Cortex-M3 32位的RISC内核，可同时实现多路信号采集、记录、显示和多路报警
3、存储模块
●采用大容量并行NAND FLASH闪存芯片存贮历史数据，采用串行FRAM存储芯片存贮系统配置参数等关键信息
4、输入功能
●输入规格：全隔离输入，最大支持16路模拟量输入
●输入规格：全隔离输入，最大支持16路模拟量输入
●电压输入：0-5V、1-5V、0-20mV、0-100mV
●电流输入：0-10mA、4-20mA，（0-20mA输入需在订货时注明）
●电阻输入：Res
●频率输入：频率信号（PI）（频率范围：0.5-5000HZ，最大范围可定制）
●热电阻：PT100、Cu50、G53、Cu100、BA1、BA2（要求三线电阻平衡，引线电阻<10Ω）
●热电偶：S、B、K、T、R、E、N、J
●辐射高温计：F1、F2
●钨铼：WRe3-25、WRe5-26
5、输出功能
●配电输出：变送器隔离配电+24VDC，标准配电＜120mA（最大负载能力可定制），支持其他规格隔离配电（如12VDC、5VDC配电输出）
●变送输出：最多支持4路通道的4-20mA标准电流变送输出，负载能力750Ω（最大），方便了显示仪表或DCS/PLC的采集，实现了信号的长距离传输
●继电器报警输出：最多支持6路继电器报警输出，触点容量3A@220VAC/1A@30VDC，可组态上上限、上限、下限、下下限报警
6、通讯打印
●通讯接口：提供RS232C和RS485两种通讯接口供用户选择，支持同时使用RS232C和RS485，支持同时使用RS232C和RS232C，支持Modbus RTU协议，波特率----（1200、2400、9600、19200、38400、57600）
●打印接口：RS232C直接连接微型打印机，波特率1200
7、记录功能
●记录容量：64/128/192/248MB（FLASH容量可选择）；
●记录间隔：1秒至240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒可选；
●记录时间：记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关，计算公式如下（代入数值的单位要与公式中一致）：
8、数据转存
●数据备份和转存：支持USB 1.1 、2.0 优盘，支持1G到32G的U盘进行数据转存，兼容性强，可兼容市面上绝大多数的U盘（推荐使用工业版优盘）
9、供电电源
●供电电源：220VAC，50HZ交流电源供电，支持24VDC（22VDC-32VDC）直流电源供电（直流供电需在订货时注明）
10、保护功能
●断电保护： 内置存储器保护参数和历史数据，断电后保存
●时钟保护：集成硬件时钟，掉电后也能准确运行
●配电短路保护：配电输出短路时，仪表正常运行
11、误差精度
●热电偶冷端补偿误差：±2℃
●时钟误差：±2 秒/天
12、工作环境
●环境温度：0～50℃（避免日光直晒）
●环境湿度：0～85%R.H（无凝结）
13、仪表净重
●净重：≤1.5Kg
产品选型
/ product selection
一、安装接线

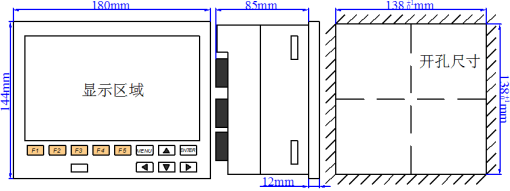

1、仪表尺寸

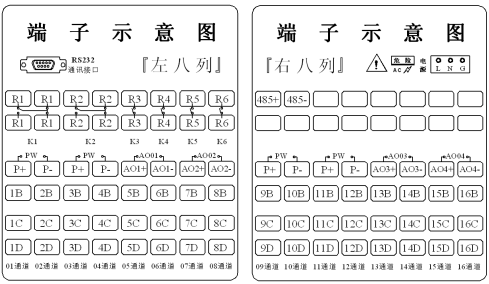

2、接线端子示意图

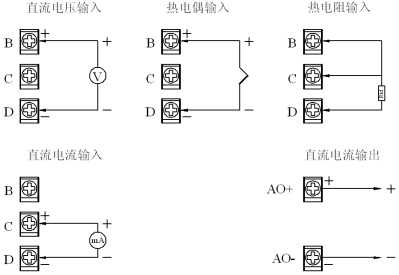

3、输入/输出信号接线

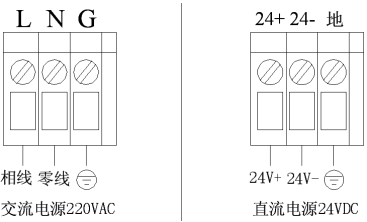

4、交/直流电源输入接线

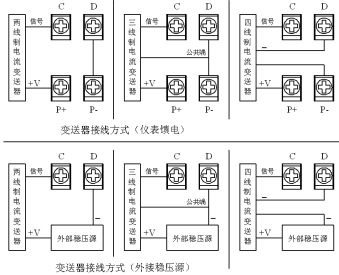

5、变送器配电接线

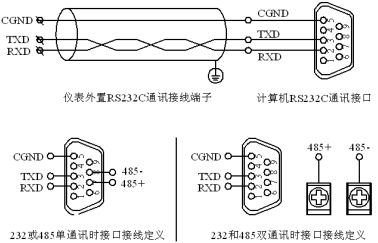

6、通讯接口定义及接线
二、操作及使用
1、仪表面板
2、键盘功能

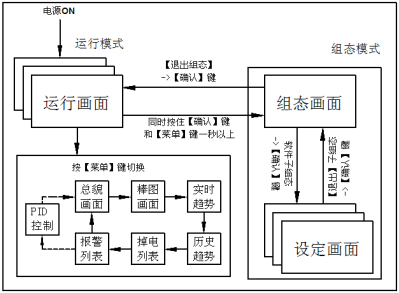

3、使用模式

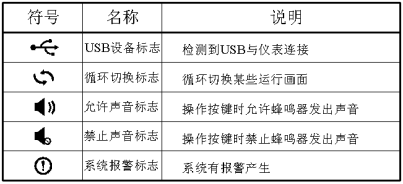

4、状态标志

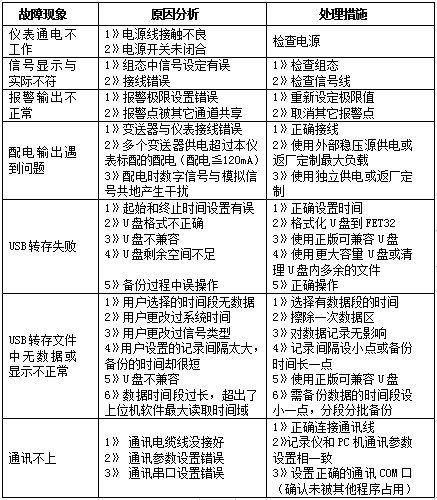

三、故障分析及排除
