翻板液位计

发布时间:2021-01-17 19:12
翻板液位计

产品概述

/ product introduction
翻板液位计适用于各种开口或密闭容器内的液位测量,特别对高压、高温、高粘度、强腐蚀性介质更显其优越性。由于被测介质与指示器隔离,所以它比传统的板式、管式液位计具...
产品特点 技术参数 产品选型
订购热线:0517-86989966

产品简介

/  product introduction
1、产品简介
翻板液位计适用于各种开口或密闭容器内的液位测量,特别对高压、高温、高粘度、强腐蚀性介质更显其优越性。由于被测介质与指示器隔离,所以它比传统的板式、管式液位计具有更高的可靠性、安全性和实用性。同时,当与其它仪表配套时,可实现液位的上、下限报警和远距离的自动控制。所以翻板液位计广泛用于电力、石油、化工、环保、船舶、建筑、食品等各行业过程中的液位测量与控制。
2、工作原理
翻板液位计根据浮力原理和磁性耦合作用而成。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180℃,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。


产品特点

/  product characteristic
●适用范围广、安装形式多样,适合任何介质的液位、界面的测量;
●耐振动性能好,能适应液位波动大的情况下工作;
●结构简单,安装方便,维护费用低;
●密封性能好,防泄露、适应高压、 高温、腐蚀条件下的液位测量,可靠性高;
●现场指示、信号远传(4~20mA或HART)、一机多能;
●直观、醒目、测量范围大,观察方向可任意改变;
●可选配报警器、变送器;
●独特的显示面板端盖设计和玻璃封胶工艺,使整机防护等级达到IP66/67;
●配套的磁开关和干簧管远传变送器通过隔爆和本安的双重防爆认证;
●采用304无缝不锈钢管,经济实用;
●带精美的磁钢校正器,现场随意校调技术参数。

技术参数

/  technical parameters
●量程范围(mm):300~18000mm;
●介质密度(g/cm3):0.5~2;
●介质粘度: ≤0.02Pa.S;
●工作温度℃:-40~350;
●工作压力:≤2.5MPa(普通型),≤10.0MPa(高压型),≤32.0MPa(chao高压型),≤2.5MPa(防腐型);
●测量精度(mm):≤±10;
●安装方式:侧装式、顶装式、底装式;
●防护等级:IP65;
●防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型);
●传输方式:4~20mA 或 开关量;
●接口法兰:根据化工部、机械部及美制标准,可以结合用户的需要特殊定制。

产品选型

/  product selection
一、产品选型表
HW-UHZ 翻板液位计
代 号 显示方式
  就地显示
  就地显示+4~20mA远传
  代号 安装方式
C 侧装式
D 顶装式
  代号 类型
基型
W 保温型
J 防腐型
S 防霜型
Z 保温防腐型
Y 顶装防腐型
  代号 报警控制
0 无报警
1 带上限报警
2 带下限报警
3 带上下限报警
  代号 浮子材质 代号 本体材质
P 不锈钢 P 不锈钢
L 防锈铝 L 防锈铝
T T
S PVC塑料 S PVC塑料
F 氟塑包裹 F 氟塑管
    PF 内衬四氟
    PP 内衬丙烯
    PE 内衬乙烯
  代 号 待标明的数据
B1 标注法兰标准、通径、压力等级
B2 标注实际操作温度
B3 标注实际操作压力
B4 标注测量介质的密度
B5 标注订货长度,或提供法兰间距

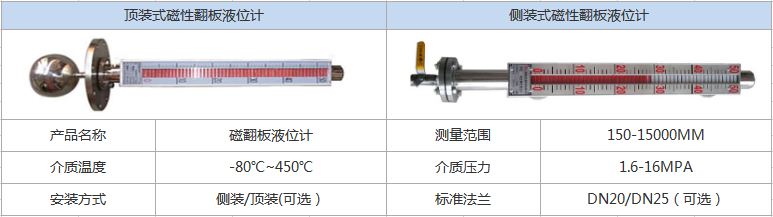

翻板液位计(图1)
备注:选型应根据现场实际工况来确定,不同的工况选型是不一样的,选型示例:型号UHZ-C、侧装式、介质酒精、材质304、
不带显示、带远传、量程0~1500mm、温度180℃、法兰DN25、(如果是化工企业“”做成防爆型)
二、安装使用和维护
1、首先查看液位计标牌数据与订货要求是否相符,距离液位计周围200mm范围内不得有励磁铁件及其它磁性物质,否则会影响液位计正常工作。
2、液位计与容器之间应装有截止阀,以便检修及清洗时切断物料。本体安装垂直,最大偏角≤3°。测量范围>4m时在安装使用过程中应增加中间支撑点。
3、液位计进入运行前,应先打开上法兰气相阀,然后缓慢打开下法兰液相阀,使介质缓慢的流入筒体让翻柱(板)逐一跟踪指示,并用调节螺钉调整好零液位。
4、液位计护导管和主体导管保持垂直
5、安装完毕后,需对显示器的翻柱用磁钢引导一次使零位以上显示红色,零以下显示白色。
