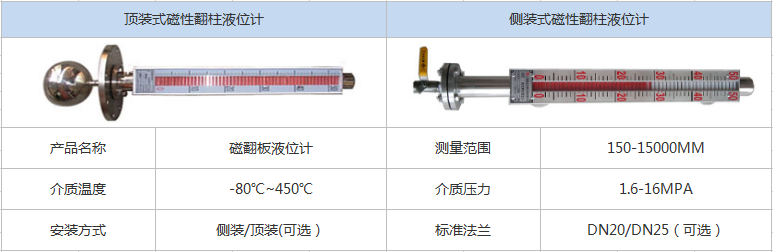

磁性翻柱液位计

1、产品简介
磁性翻柱液位计适用于各种开口或密闭容器内的液位测量，特别对高压、高温、高粘度、强腐蚀性介质更显其优越性。由于被测介质与指示器隔离，所以它比传统的板式、管式液位计具有更高的可靠性、安全性和实用性。同时，当与其它仪表配套时，可实现液位的上、下限报警和远距离的自动控制。所以磁性翻柱液位计广泛用于电力、石油、化工、环保、船舶、建筑、食品等各行业过程中的液位测量与控制。
2、工作原理
磁性翻柱液位计根据浮力原理和磁性耦合作用而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180℃，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。



●适用范围广、安装形式多样，适合任何介质的液位、界面的测量；
●耐振动性能好，能适应液位波动大的情况下工作；
●结构简单，安装方便，维护费用低；

●密封性能好，防泄露、适应高压、 高温、腐蚀条件下的液位测量，可靠性高；

●现场指示、信号远传（4~20mA或HART）、一机多能；

●直观、醒目、测量范围大，观察方向可任意改变；

●可选配报警器、变送器；

●独特的显示面板端盖设计和玻璃封胶工艺，使整机防护等级达到IP66/67；

●配套的磁开关和干簧管远传变送器通过隔爆和本安的双重防爆认证；

●采用304无缝不锈钢管，经济实用；

●量程范围（mm）：300~18000mm；

●介质密度（g/cm3）：0.5～2；

●介质粘度： ≤0.02Pa.S；

●工作温度℃：-40～350；

●工作压力：≤2.5MPa（普通型），≤10.0MPa（高压型），≤32.0MPa（chao高压型），≤2.5MPa（防腐型）；

●测量精度（mm）：≤±10；

●安装方式：侧装式、顶装式、底装式；

●防护等级：IP65；

●防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；

●传输方式：4～20mA 或 开关量；

●接口法兰：根据化工部、机械部及美制标准，可以结合用户的需要特殊定制。

备注：选型应根据现场实际工况来确定，不同的工况选型是不一样的，选型示例：型号UHZ-C、侧装式、介质酒精、材质304、
不带显示、带远传、量程0~1500mm、温度180℃、法兰DN25、（如果是化工企业“”做成防爆型）
