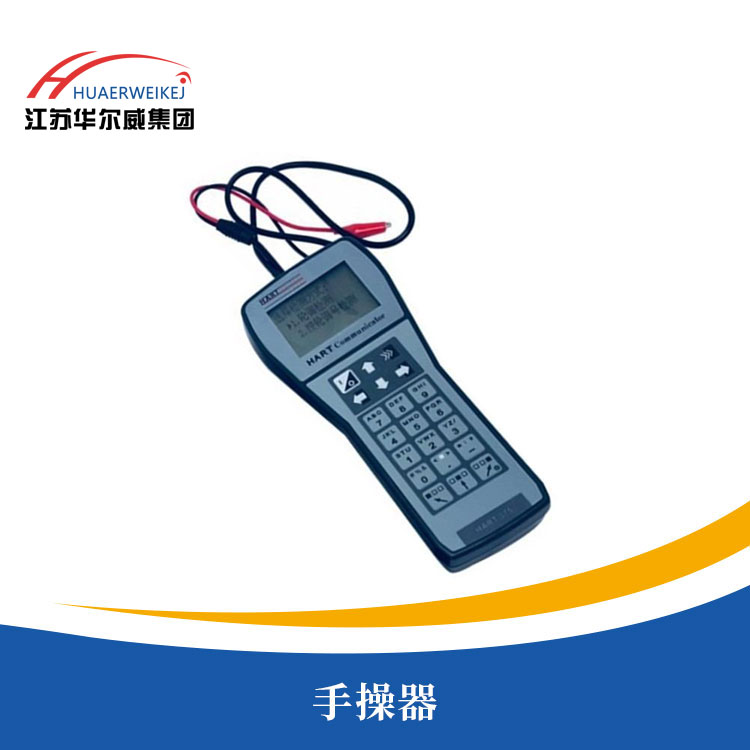

手操器
产品简介
/ product introduction
1、产品简介
手操器是把多功能校验仪的传统功能和HART通讯功能结合在一起，既能完成包括电压，电流，热电偶，热电阻，频率，电阻，压力在内的常规校验，又能用来与所有流行HART智能变送器直接通信，作为一台多功能手操器使用，用于维护和诊断HART仪表。手操器适合于HART协议的智能压力变送器的通讯操作，与HART275, HART375兼容，具有好的兼容性，可通讯1151，3351，3851、1851、3051，EJA及其他HART协议的进口仪表，兼容于国产的各种智能压力变送器。
手操器是把多功能校验仪的传统功能和HART通讯功能结合在一起，既能完成包括电压，电流，热电偶，热电阻，频率，电阻，压力在内的常规校验，又能用来与所有流行HART智能变送器直接通信，作为一台多功能手操器使用，用于维护和诊断HART仪表。手操器适合于HART协议的智能压力变送器的通讯操作，与HART275, HART375兼容，具有好的兼容性，可通讯1151，3351，3851、1851、3051，EJA及其他HART协议的进口仪表，兼容于国产的各种智能压力变送器。
2、工作原理
手操器是一种便携式的终端，它与采用HART通信协议的仪表一起使用，对其进行设定，更改和显示，它可监控输入/输出值和自诊断结果。设定恒定电流的输出和调零。当系统开动或维持操作时，只要把HART375型HART通信器接在4~20mA通信信号线上，就可以使用。
手操器是一种便携式的终端，它与采用HART通信协议的仪表一起使用，对其进行设定，更改和显示，它可监控输入/输出值和自诊断结果。设定恒定电流的输出和调零。当系统开动或维持操作时，只要把HART375型HART通信器接在4~20mA通信信号线上，就可以使用。
产品特点
/ product characteristic
●在线监控和通信：通信期间，调制信号不会中断4~20mA DC信号；
●与采用HART通信协议的仪表可共用：HART275型HART通信器能与采用HART通信协议的所有仪表一起使用；
●操作方便：大显示屏幕（4行，每行18个字符），采用中文显示，用户看了一目了然，设定和更改方便；
●信息自诊断/保护功能：自检查功能、格式化密码保护、低电压报警显示。
技术参数
/ technical parameters
1、外形尺寸
●HART375C：228mm×100mm×60mm（手持部 分为 70mm 宽×36mm 厚）(不包括插头和引出带缆部 分)。
2、HART接口部分
●HART接口符合HCF（HART通信基金会）协议，双向半双工 1200bit/s方式工作。
● HART接口可接收的共模电压为±28V。
●漏电电流典型值小于 1.0uA@25℃。
●HART接口通信距离<1500m e)HART通信接口具有抗EMI措施 f)HART通信接口具有幅值自动倍增功能。
3、PC接口部分
●PC接口部分需要通过电平转换器连接 PC 机串 口，此端口用于升级仪表库。
4、功耗指标
●电源功耗：4.5VDC，19.8mA（工作状态）。
5、电池的使用
●供电电源：三节 7号碱性电池或镍 氢充电电池。
●连续工作时间：采用碱性电池时，典型值为 150小时。采用 2000mAH 充电电池时，典型值为 100 小时。
6、环境温度要求
●工作温度范围：0℃～ 50℃ 储存温度范围：-20℃～ 55℃。
7、液晶显示屏
●液晶显示屏是 8 行×21 字符显示，可以显示 4行汉字。
●在环境温度过低时，液晶显示器的响应速度会变 慢，这是正常现象；由于本设备带有自动温度补偿电 路，在环境温度较高时，液晶显示器仍然具有很好的 对比度，方便您在不同环境的使用需求。
产品选型
/ product selection

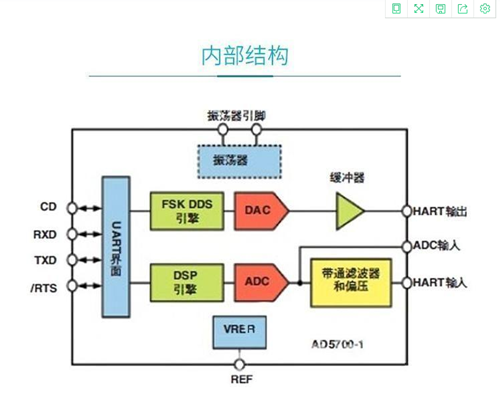

2、内部机构

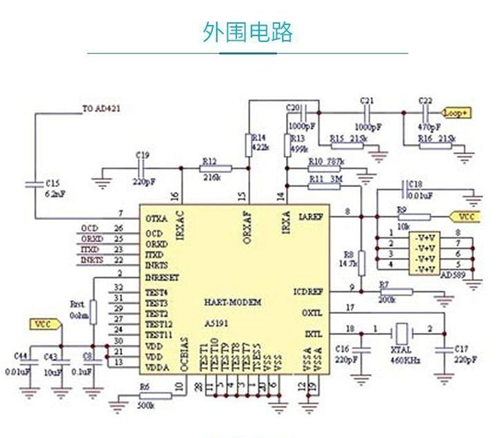

3、外围电路
