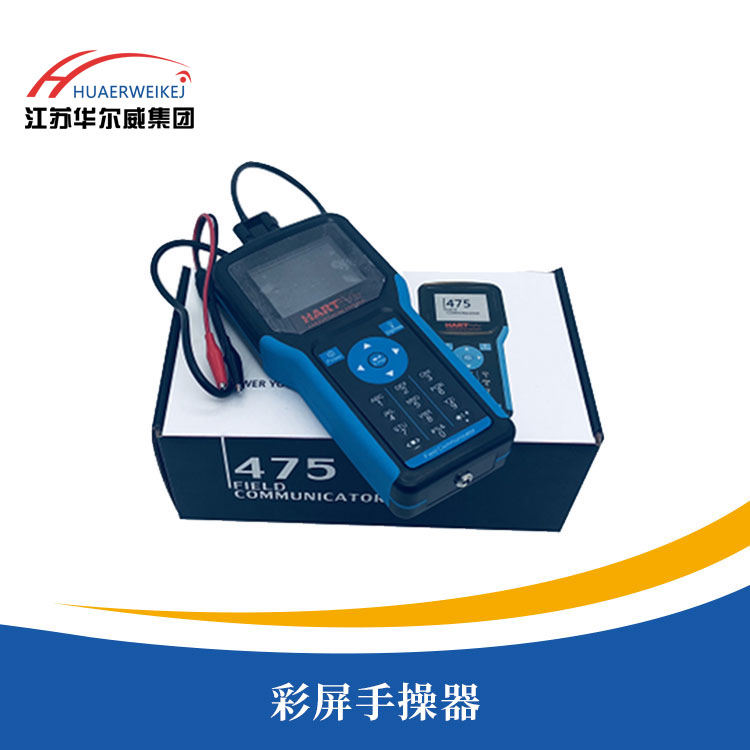

彩屏手操器
产品简介
/ product introduction 彩屏475手操器是HART375手操器的升级版，它与采用HART通信协议的仪表一起使用，对其进行设定,更改和显示，它可监控输入/输出值和自诊断结果。设定恒定电流的输出和调零。当系统开动或维持操作时，只要把HART通信器接在4~20mA通信信号线上就可以使用。彩屏手操器是支持HART协议设备的手持通信器，它可以对所有符合HART®协议的设备进行配置、管理和维护。彩屏手操器可以方便的接入4~20mA HART协议仪表电流回路中，与HART®协议仪表进行通信，配置HART仪表的设定参数（如量程上下限等），读取仪表的检测值、设定值，可以对仪表进行诊断和维护等等。该手持器支持HART协议的设备（HART网桥等），也支持HART协议的点对点和多点通信方式。产品特点
/ product characteristic
●在线监控和通信期间，调制信号不会中断4~20mA DC信号；
●与采用HART通信协议的仪表可共用HART通信器能与采用HART通信协议的所有仪表一起使用；
●操作方便大显示屏幕(4行,每行18个字符)，采用中文显示，用户看了一目了然,设定和更改方便；
●信息自诊断/保护功能；
●全功能通讯：通讯支持携带HART协议的流量仪表、温度仪表、变送器；
●大屏幕显示：显示界面更大，更清晰，采用进口液晶屏；
●可对HART智能设备进行测试、诊断及检验等；
●可对HART智能设备在现场运行中组态、标定、诊断、维护、监视等；
●获取现场HART仪表的厂商信息；
●了解HART仪表的工作状态及故障信息；
●读取仪表的输出电流和过程变量；
●读取仪表的输出电流和过程变量；
●获取有关传感器的参数及输出值。
技术参数
/ technical parameters
微处理器： 80MHZ Hitachi 日立SH3；
接口： 3个4mm香蕉孔；
内置内存： 32M；
红外数据口： 最大速率115kbs/s，距离最大30cm；
系统卡： 1GB或者更高；
工作环境： －10～50摄氏度；
随机存储器： 32M；
防护： IP51（正面）；
扩展模块： 32M；
抗震： 1m落地至混凝土地面没有问题；
抗震： 1m落地至混凝土地面没有问题；
重量： 大约0.9KG,含电池；
湿度： 0～95%（无凝露）；
显示： 1/4VGA(240*320象素)；彩色8.9cm触摸屏，自动调光显示；
储存： －20～55摄氏度（带电池） －20～60摄氏度（不带电池）；
键盘： 25个键，4个操作键，12个字母键，4个肩头，4个功能键和开关键；
电池： 可充电锂离子电池，可使用20个小时，100～240VAC充电；
充电器： 迷你DIN6芯插座；
升级要求： winxp操作系统 光驱 能连接internet网。
产品选型
/ product selection
一、彩屏手操器连接

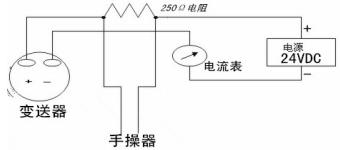

彩屏HART手操器可以在远端控制室或仪表就地接入单独对HART仪表进行通信操作。彩屏HART手操器可以并联在HART协议设备上，也可以并联在其负载电阻（250Ω）上。连接时不必考虑引线的极性。
二、彩屏手操器基本使用
1、安装电池组
①将现场通讯器正面朝下放在平稳的表面物体上。
②按住电池后盖开关，将其推向开锁的一边打开后盖开关，将后盖揭开装上电池，当电池装好后再将后盖开关推向关锁的一边锁上开关。
（注意在揭开后盖时从缝隙处轻轻揭开，以免损坏后盖。）
2、启动和关闭
该通讯器使用充电电池，使用前请确保
①该通讯器没损坏;
②电池组已安装好；
③所有螺丝没有松动；
④将通讯器连接到回路；
三、彩屏手操器功能介绍
四、常见故障排除
三、彩屏手操器功能介绍
彩屏手操器开机后将会自动轮询地址为0的在线设备，在没有连接设备时手持器会显示“连接错误”的消息在已经连接了设备后打开手持器时会显示这个设备的在线菜单。从在线菜单可以按左箭头键可返回主菜单。
1、主菜单
主菜单有3个功能：1压力变送器、2温度变送器、3通用菜单。对于任何一类仪表，您总可以通过多次按左箭头键返回到主菜单。
2、压力变送器
当手持器已经连接好了HART协议从设备（仪表）后，就可以从主菜单进入压力变送器。
3、读取过程变量
在压力变送器选择第一项可以进入读取过程变量功能，这个菜单所列出的过程变量有主变量、输出电流和百分比值等，并会随每次通信实时更新。
4、诊断/服务
在压力变送器选择第二项可以进入诊断/服务菜单，这个菜单包括设备自检、回路电流检测以及仪表校准选项等。选择设备自检，可实现设备自检，报告检测结果。
选择回路电流检测，可以使变送器固定输出一个电流信号，方便验证整个回路是否正常。
5、基本设置
在压力变送器选择第三项可以进入基本设置菜单，这个菜单可对一些常用信息进行更改。
6、详细设置
在压力变送器选择第四项可以进入详细设置菜单,这个菜单提供了更多的组态信息，对于不同的HART设备，详细设置有很大的区别。
压力变送器在液晶显示屏的显示设备名称。只有通过注册的设备，其特殊功能才能完整。
同时，根据连接设备的不同，其在线菜单也可能是不相同的。压力变送器的详细说明参看附录。当操作未注册的设备时，手持器将会提供一个通用的界面。这个界面能够完成所有HART通信设备的通用功能。
四、常见故障排除
1、手操器不能找到仪表
①检查回路负载电阻的大小，负载电阻应在250～500Ω之间。
②检查手持器和仪表的接线是否正确。
③检查仪表是否上电正确。
④可能仪表地址不是0，选择“确定”，进行轮询，就可能找到仪表。
2、按手持器电源开关无显示
①检查手持器是否已装入电池。
②检查手持器的电池安装是否正确。
③检查手持器的电池是否用尽。
