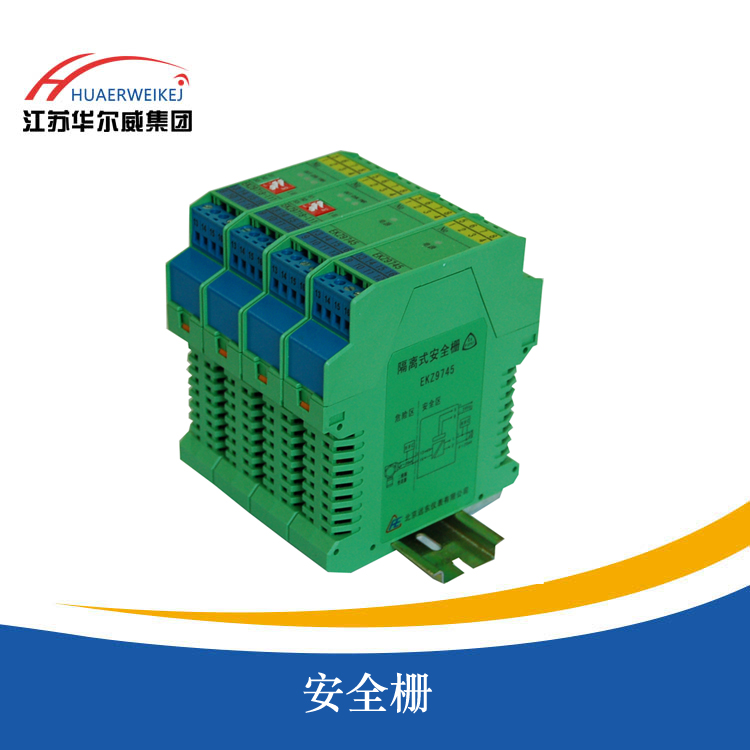

安全栅

将来自危险区的热电偶信号，经隔离变送输出单路或相互隔离的双路电流信号到安全区，也可通过配置的通讯接口在安全区进行串行通讯联网。它是智能化的安全栅产品，用户可通过专用编程器对本产品进行输入信号类型及输出量程的设置。
防爆标志
Ex(ia)ⅡC
输入/输出精度
±0.2%×F·S

危险区允许输入信号
热电偶：K、E、S、B、J、T、R、N
信号类型和量程在订货时确定，也可自行编程。
向安全区输出信号
直流：0-10mA、4-20mA、0-5V，1-5V，0-10V 信号类型和量程在订货时确定，也可自行编程。
通讯（仅在安全区）
RS232或RS485接口，参见本手册《通讯技术》。当选用通讯功能时无第二输出功能。

电源
直流24V

功耗
1.2W～1.8W(与型号有关，详见产品手册附录中关于输入功率的计算方法)

外形尺寸
宽×高×深：(22.5×100×115)mm

中国国家仪器仪表防爆安全监督检验站认证参数
（9、10端子间）
Uo=8.7V,lo=27mA,Co=3.0μF,Lo=20mH

适用范围
热电偶K、E、S、B、J、T、R、N

安装
请参见产品手册的《安全栅通用技术指标》。
校准
　　 本产品采用智能化数字化设计，可长期保证准确度在本手册规定范围之内。如需校准请选配专用编程器进行操作。具体操作及校准方法请参见本手册《编程与校准技术》。
选型方法

说明：
　　 热电偶输入类型以及对应输出量程请在订货时注明．如用户需自行编程，请选配本公司提供的专用编程器，操作方法请参见产品手册中的《编程与校准技术》．

接线图

说明：
　　 热电偶输入类型以及对应输出量程请在订货时注明．如用户需自行编程，请选配本公司提供的专用编程器，操作方法请参见产品手册中的《编程与校准技术》．

接线图
