气体罗茨流量计

发布时间：2021-01-17 18:50

产品概述

/ product introduction

HW-LLQ气体罗茨流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该流量计基于容积式测量原理，用于计量流经封闭管道的气体总量。气...

产品特点技术参数产品选型

订购热线：0517-86989966

产品简介

/ product introduction HW-LLQ气体罗茨流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该流量计基于容积式测量原理，用于计量流经封闭管道的气体总量。气体罗茨量计基型由流量传感和流量积算仪（二次表）两部分组成。该流量计采用先进的单片机技术和微功耗高新技术，能对被测介质进行压力机内设置和温度自动跟踪补偿运算，并直接显示准状态下的体积总量。
HW-LLQ气体罗茨流量计又称腰轮流量计，主要用于对管道中气体或液体流量进行连续或间歇测量的高精度计量仪表。它具有精度高、可靠性好、重量轻、寿命长、运行噪声低、安装使用方便等特点腰轮流量计可现场指示累积流量、瞬时流量，单次量等，亦可输出脉冲信号、4-20mA或1-5V模拟信号、485通讯、4-20mA+HART、MODBUS协议等。腰轮流量计由计量室、计量转子、计量部件组件（即内部测量元件）与计数指示组件等构成。在腰轮流量计的壳体内有一个计量室，计量室内有一对或两对可以相切旋转的腰轮（其实是模数为2的齿轮），在流量计壳体外面与两个腰轮同轴安装了一对驱动齿轮，它们相互啮合使两个腰轮可以相互联动、罗茨流量计利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。

产品特点

/ product characteristic

●精确度高，重复性好；
●内部转子经加工和平衡测试，无接触旋转，良好的油润滑，确保量计精度变，工作寿命长；

●流量计前后不需要直管段，可以安装在环境狭窄的场合；

●始动流量小，量程比宽，适合于计量符合变动大的气体流量；

●计量精确度受压力和流量变化的影响，性能稳定，寿命长；

●通用性好，所有腰轮流量传感器均可使用通用的附件；

●配置 RS-485 通讯接口和 IC 卡专用信号集中器配套，并可通过 GPRS/CDMA、internet、电话网络组成远程数据采集机监控系统，便于数据的集中采集和实时管理；

●电路采用表贴安装工艺，结构紧凑、抗干扰能力强、可靠性高；

●采用高性能微处理器和现代数字滤波技术，软件功能强大，性能优越；

●采用浮点运算和五段仪表系数自动修正，并有故障自诊断和报警功能；

●采用微功耗高新技术，内、外电源供电工作，整机功耗低，仅凭一节 2#3.6VDC锂电池供电，可连续工作五年以上；

●就显示量值，并带多种信号输出功能；

●采用高对比度的液晶显示器，可显示标准累积流量、准体积量、工况体积量百分值、介质温度、压力值和电池用量百分量，并带中文提示符；

●具有实时数据存储功能。

技术参数

/ technical parameters

1、基本参数

执行标准	气体腰轮流量计JB/T 7385-1994
检定规程	气体容积式流量计JJG633-2005
公称通径	32mm-250mm
精度等级	±1.5%R、±1.0%R（须定制）
耐压等级	1.0MPa
工作电源	DC3.6V 锂电池（1组）
整机功耗	平均功耗≤3.6mW，处于休眠状态，功耗≤1.8mW
数据存储功能	起停记录、日记录、定时间间隔记录等
使用条件	介质温度	-20℃~ 80℃	相对湿度	5%~90%
	环境温度	-30℃~ 60℃	大气压力	86Kpa~106Kpa
仪表材质	表体	铝合金或铸铁	转换器	铸铝
	腰轮	铝合金	轴承	硬质合金
防护等级	IP65
防爆等级	ExiaⅡCT4（本安型）
	符合GB 3836.1-2000《爆炸性气体环境用电器设备第1部分通用要求》的有关部分和GB3836.4-2000《爆炸性气体环境用电气设备第四部分本质安全型“i” 》标准。

2、流量范围

公称通径 mm	流量范围 m3/h	始动流量 m3/h	最大压损 Pa	公称压力 Mpa	耐温 ℃	连接方式
32	0.8-16	0.05	120	1.0	-20～80	法兰连接
32	1-20	0.05	120	1.0	-20～80	法兰连接
40	1.5-30	0.07	130	1.0	-20～80	法兰连接
40	1.5-40	0.07	180	1.0	-20～80	法兰连接
50	1-60	0.07	180	1.0	-20～80	法兰连接
50	1.2-85	0.07	210	1.0	-20～80	法兰连接
80	1.4-100	0.07	220	1.0	-20～80	法兰连接
	1.2-140	0.08	220	1.0	-20～80	法兰连接
	2.9-200	0.15	220	1.0	-20～80	法兰连接
100	3.1-250	0.11	240	1.0	-20～80	法兰连接
	2.7-300	0.11	280	1.0	-20～80	法兰连接
	4.1-450	0.11	300	1.0	-20～80	法兰连接
	4.5-500	0.11	540	1.0	-20～80	法兰连接
150	8.1-650	0.65	580	1.0	-20～80	法兰连接
	10-800	0.76	590	1.0	-20～80	法兰连接
	12.5-1000	0.76	600	1.0	-20～80	法兰连接
	13.3-1200	0.76	700	1.0	-20～80	法兰连接
200	31-1600	1.15	650	1.0	-20～80	法兰连接
250	75-3000	8.00	450	1.0	-20～80	法兰连接

产品选型

/ product selection

1、不宜选用的场合

1.1 要求流量超出气体腰轮流量计流量范围表的流量范围表；

1.2 频繁中断、强烈脉动流等流量急剧变化的场合，如快速开/关的阀门等，快速打开阀门的冲击将会损坏流量计；

1.3 氢气、氧气、乙炔和强腐蚀性气体。

2、规格的确定

如已知工况流量范围,直接查气体腰轮流量计流量范围表中的范围确定规格；或依据标况下的供气流量范围及介质、压力计算工况流量范围，再查表确定规格。
一般要求工况下流量计的常用流量范围处于20%Qmax~80%Qmax为最佳。

3、结构形式的选择

LLQ-T2型：适用于要求本安型防爆设计，需要进行温度、压力自动检测修正，可选配DTU模块，实现无线远传数据通信。

4、订货须知

4.1用户订购本产品时根据管道公称通径、公称压力、流量范围、介质温度范围及环境条件选择合适的规格。

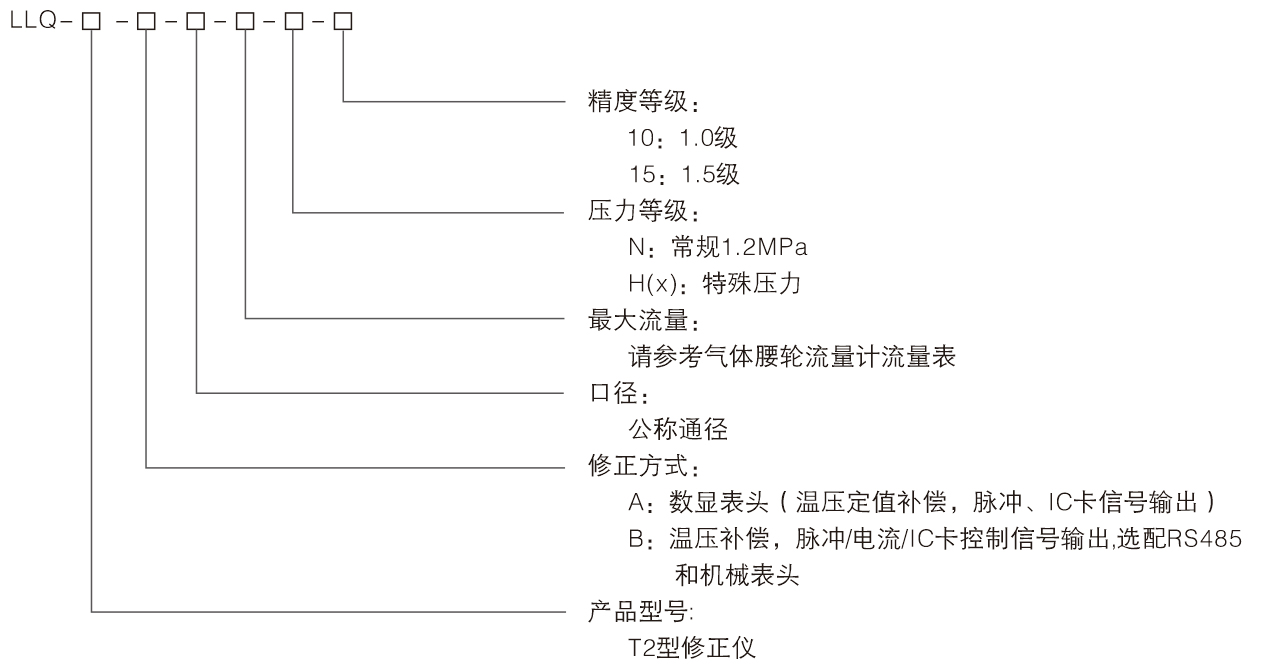

4.2 用户在订货时，根据下列各项详细正确填写。
