气体涡轮流量计
产品简介
/ product introduction HW-LWQ气体涡轮流量计是综合了气体力学、流体力学、电磁学等理论，集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体计量仪表，气体涡轮流量计具有的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛应用于天然气、煤制气、液化气、轻烃气等气体的计量。
HW-LWQ气体涡轮流量计采用先进的超低功耗单片微机技术的涡轮流量传感器与显示积算一体化的智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数六点修正，智能补偿仪表系数非线性，并可进行现场修正、高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。气体涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。
产品特点
/ product characteristic
●使用合金涡轮，具有更高的稳流和耐腐蚀作用；
●进口专用轴承，使用寿命长；
●计量室与通气室隔绝，保证了仪表的安全性；
●可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pb=101.325KPa,Tb=293.15K）的气体体积累积量；可实时查询温度压力数值；
●流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h；
●智能化仪表系数多点非线性修正；
●内置式压力、温度传感器，性能高、结构紧凑、外形美观；
●仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6， 防护等级为IP65；
●系统低功耗工作，一节3.2V10AH锂电池可连续使用3年以上；
●仪表系数、累计流量值掉电十年不丢。
技术参数
/ technical parameters| 执行标准 | 封闭式管道中气体流量的测量—气体涡轮流量计（GB/T8940-2003） |
| 仪表口径（mm)及连接方式 |
20、25、32、40、50、65、80、100、125、150、200、250、300 采用法兰连接 25、40、50可采用螺纹连接 |
| 精度等级 | ±1.5%R（±1%R需特制）* |
| 量程比 | 1:10 ；1:20 ；1:30 |
| 仪表材质 |
表体：304不锈钢或铸铝 叶轮：防腐ABS或铝合金 转换器：铸铝 |
| 使用条件 |
介质温度：-20℃～+80℃ 环境温度：-30℃～+60℃ 相对湿度：5%～90% 大气压力：86Kpa～106Kpa |
| 工作电源 |
A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 B.内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。 当电压低于2.0时出现欠压指示 |
| 整机耗能 | 外电源：< 1W 内电源:平均功耗≤ 1W,可连续使用三年以上。 |
| 信号输出功能 | 脉冲信号、4-20mA电流信号、控制信号 |
| 通讯输出功能 | RS485通讯 |
| 实时记录功能⑤ | 起停记录、日记录、定时间间隔记录 |
| 信号接线口 | 内螺纹M20×1.5或其他 |
| 防爆等级 | ExdⅡBT6或ExiaⅡCT4 |
| 防护等级 | IP65 |

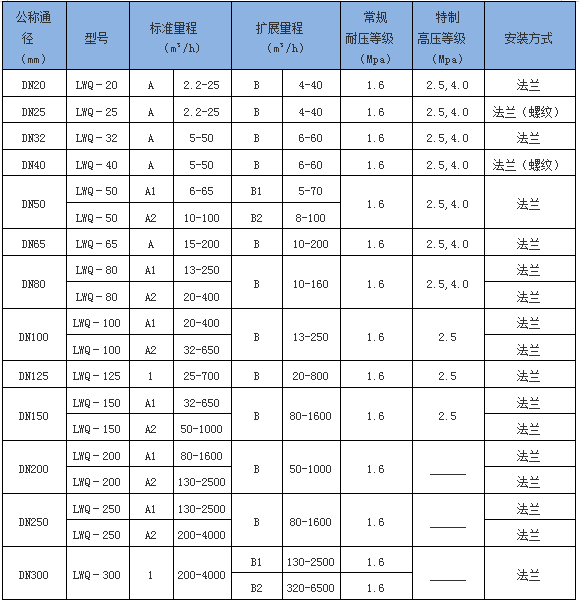

2、测量范围及工作压力

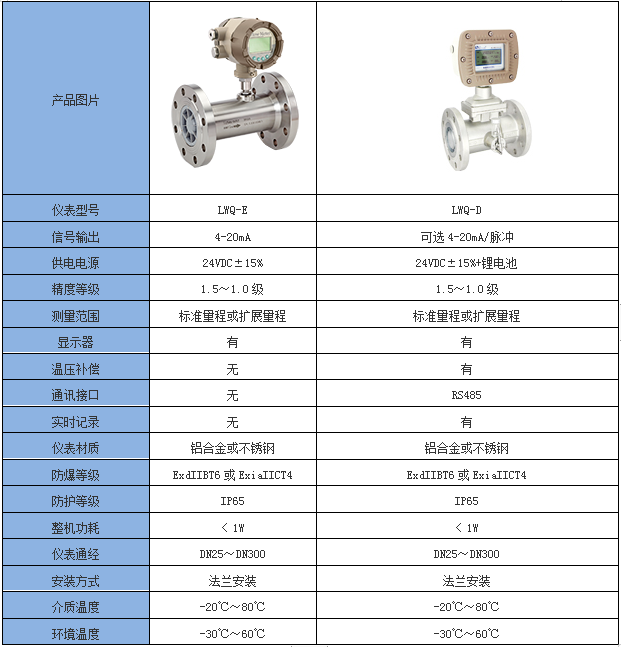

产品选型
/ product selection
2、产品分类
