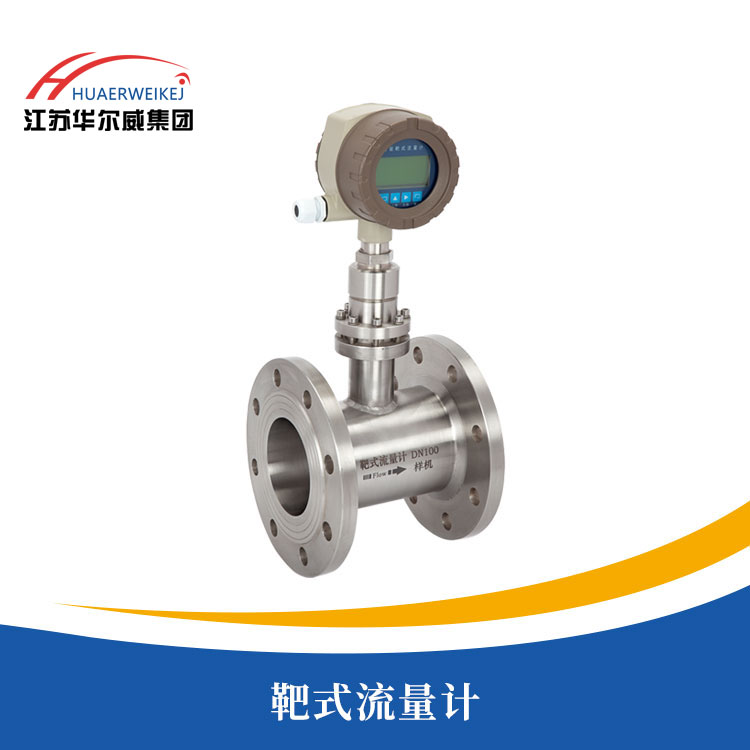

靶式流量计

产品简介

/  product introduction  HWDBL智能靶式流量计是在传统隔离膜片式靶式流量计基础上，将应变传感器应用到靶式流量计上，同时采用最新数字技术和微电子技术，将检测到的传感信号处理成与流量成正比的4～20mA信号输出，并通过双排大液晶同时显示瞬时流量和累计流量，使传统的靶式流量计无论在结构上和性能上都有显著提高。产品无可动部件，抗振动、抗杂质、抗干扰能力强，具有操作简单，安装容易，免维护，故障自检，运行费用低等一系列特点。采用了电容力传感器作为测量和敏感传递元件，同时利用了现代数字智能处理技术而的一种新式流量计量仪表。广泛应用于半水煤气、焦炉煤气、重油、渣油计量、沥青、液体石蜡、甲苯、硫酸、天然气、甲烷氯化物、烟道气、污水、纯净水等以及其它特殊介质的计量，解决了多年来业内疑难流量计量。

公称口径及压力	法兰式：DN15～DN300mm（压力1.6～10MPa） 夹持式：DN15～DN300mm（压力1.6～10MPa） 插入式：DN150～DN1500mm（压力1.6～10MPa） 螺纹式：DN15～DN50mm（压力1.64MPa）
精确度	±0.5%～±2.5%FS 标准型：±1.0%FS
介质温度	－40℃～+200℃（超过100℃加散热片，超过200℃或低于-30℃加夹套装置）
环境温度	-40℃～+85℃（液晶不会损坏）液晶正常工作在-30℃～+80℃
供电电源	24VDC二线制4～20mA(12VDC～32VDC) 电池型：3.6V@7.5AH锂电池，可持续使用三年
信号输出	4～20mA
测量管材质	不锈钢304、316或其他
防爆标志	本安型ExiaIICT5,隔爆型ExdIIBT6
电缆接口	隔爆型1/2NPT内螺纹，其他M20×1.5内螺纹
液晶显示	瞬时流量显示数值范围：0～50000（可带小数点） 累积流量显示数值范围：0～99999999（可带小数点）自动复位
外壳材质	铸铝
负载特性	RLmax=50*(电源电压-12)Ω@24V
防护等级	IP65

仪表型号	HWDBL-1	HWDBL-2	HWDBL-3	HWDBL-4
信号输出	无	4-20mA	4-20mA	4-20mA
供电电源	锂电池	24VDC±15%	24VDC±15%	24VDC±15%
通讯接口	无	可选RS485	可选RS485	可选RS485
精度等级	液体：1.0级		液体：1.0级
	气体：1.0级		气体：1.0级
	蒸汽：1.5级		蒸汽：1.5级
显示器	有		有
仪表材质	304SS		304SS
防爆等级	可选ExiaIICT5或ExdIIBT6		可选ExiaIICT5或ExdIIBT6
防护等级	IP65		IP65
整机功耗	< 1W		< 1W
仪表通经	DN15～DN1500		DN15～DN1500
安装方式	螺纹、法兰式、夹持式、插入式		螺纹、法兰式、夹持式、插入式
耐压等级	可选1.6MPa或2.5MPa		可选1.6MPa或2.5MPa
介质温度	-40℃～250℃、-40℃～350℃		-40℃～250℃、-40℃～350℃
环境温度	-20℃～60℃		-20℃～60℃
