椭圆齿轮流量计

发布时间：2021-01-17 19:08

产品概述

/ product introduction

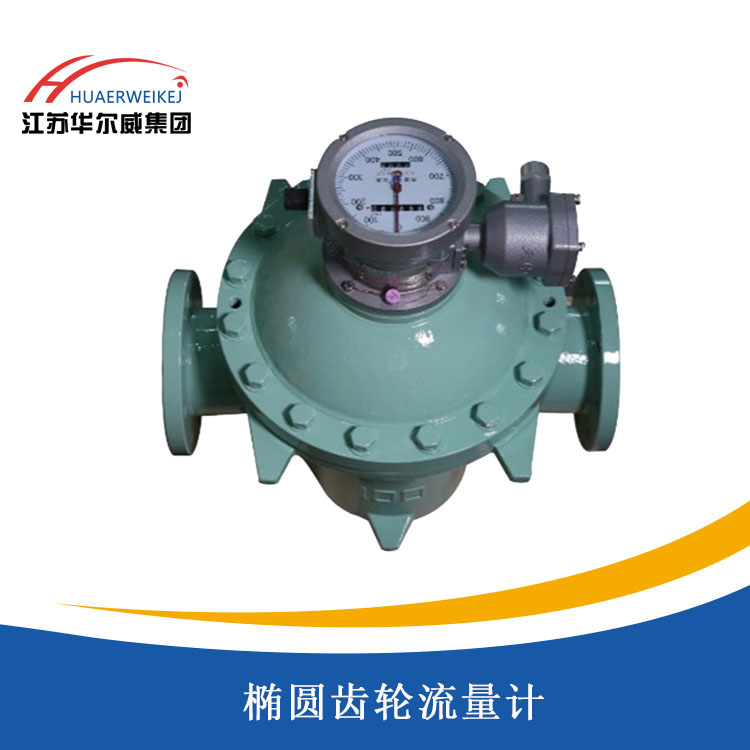

HW-LC椭圆齿轮流量计（又称排量流量计，齿轮流量计），属于容积式流量计一种，在流量仪表中是精度较高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根...

产品特点技术参数产品选型

订购热线：0517-86989966

产品简介

/ product introduction HW-LC椭圆齿轮流量计（又称排量流量计，齿轮流量计），属于容积式流量计一种，在流量仪表中是精度较高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。HW-LC椭圆齿轮流量计可以选用不同的材料（铸铁、铸钢、304不锈钢、316不锈钢）制造，适用于化工、石油、医药、电力、船舶、燃油、冶金和食品等工业部门的流量计量工作。特别适合于重油、聚乙烯醇、树脂、润滑油、原油、机油、柴油等粘度较高介质的流量测量。

产品特点

/ product characteristic

●测量精度高、流量范围宽、重复性好；

●机构简单、坚固、运行可靠；
●所有零件表面均经加工而成，无铸造表面，表面光洁美观；

●无须人员即可现场拆卸再装，且再装后，不改变原有计量精度；

●采用防水设计，特别适合于测量粘度较高的介质，而且对被测量液体粘度的变化不敏感；

●现场可显示累积流量、瞬时流量、单次流量等；

●安装容易。流量计前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管，也无需加装直管段；

●HWLC-a型铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量；

●HWLC-e型铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量；

●HWLC-b型广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量。

技术参数

/ technical parameters

型号		HW-LC-a铸铁、		HW-LC-e铸钢		HW-LC-b不锈钢
公称压力Mpa		1.0 1.6		2.5 4.0 6.4		1.0 1.6
被测液体粘度		2 ~200 Mpa.s
被测液体温度		-20℃～+100℃
流量范围 m3/h
型号	HW-LC-a铸铁			A-LLC-e铸钢		HW-LC-b不锈钢
精度等级
公称口径	0.5		0.2	0.5	0.2	0.5	0.2
（mm）
10	0.04～0.4		0.1～0.4	0.04～0.4	0.1～0.4	0.1～0.5	0.1～0.5
15	0.25～1.5		0.3～1.5	0.25～1.5	0.3～1.5	0.3～1.5	0.3～1.5
20	0.5～3		0.6～3	0.5～3	0.6～3	0.6～3	0.6～3
25	1～6		1.2～6	1～6	1.2～6	1.2～6	1.2～6
40	2.5～15		3～15	2.5～15	3～15	3～15	3～15
50	4～24		4.8～24	4～24	4.8～24	4.8～24	4.8～24
65	5～40		8～40	5～40	8～40	8～40	8～40
80	10～60		12～60	10～60	12～60	12～60	12～60
100	16～100		20～100	16～100	20～100	20～100	20～100
150	32～190		38～190	32～190	38～190	38～190	38～190
200	34～340		68～340	34～340	68～340	68～340	68～340

产品选型

/ product selection

1、选型表

类型代号	专用标志	材料标志	公称通径	公称压力	/计数器	发信器	精度	说明
HW-LC-								椭圆齿轮流量计
	H							焊接式钢质流量计
	U							保温夹套式流量计
	N							高粘度液体流量计
	SP							食品用流量计
	T							高温流量计
	Q							计量汽油用流量计
		A						铸铁材质
		E						铸钢材质
		B						不锈钢材质
			10					公称通径为10mm
			15					公称通径为15mm
			200					公称通径为200mm
				1				1.0MPa
				2				1.6MPa
				3				2.5MPa
				4				4.0MPa
				6				6.3MPa
					A A1			用于DN40以下，A1可带发信器
					J1			用于DN50以上，可带发信器
					A5 A6			A5单指针字轮显示
								A6指针轮回零
						GF-Ⅰ		12V三线制光电发信器
						GF-Ⅱ		24V三线制光电发信器
						MF		4~20mA输出发信器
							J	0.2级精度

2、安装指南

按照要求正确安装后的椭圆齿轮流量计，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的流量计量仪表。但是，如果使用时被测介质的流量过小，仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的椭圆齿轮流量计对最小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能获得保证。

其次，使用椭圆齿轮流量计要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，椭圆齿轮流量计在仪表所规定的使用温度范围内使用。长期使用后的椭圆齿轮流量计，其内部的齿轮会被腐蚀和磨损，从而影响测量精度。因此，要经常注意观察，并定期拆下进行检查，若条件允许最好定期进行标定。
