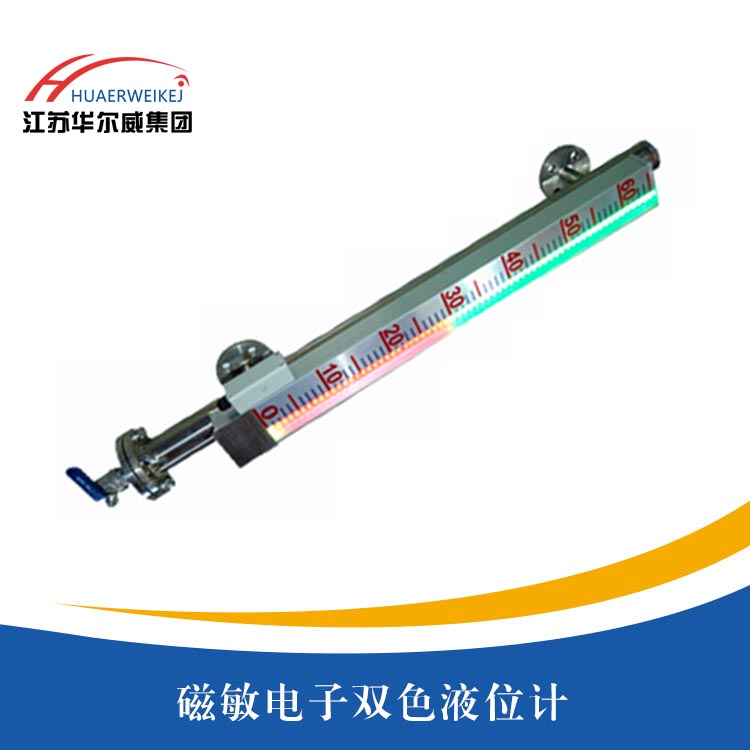

磁敏电子双色液位计

1、产品简介
磁敏电子双色液位计是由显示部位采用高亮度LED双色发光管，组成柱状显示屏，通过LED光柱的红绿变化来检测所测液位的高低。显示亮度高，可视距离远，标尺清晰，显示角度大，产品更具系列化，智能化。全过程测量防雨防雷，防腐防爆，可耐高温、高压，高密封、防泄露、无盲区，显示醒目，读数直观，且测量范围广，适用于各种塔、罐、槽球形容器及锅炉等设备的介质液位测量。选配限位开关，可实现液位上、下限报警和控制；选配液位变送器，可将液位信号转换成4～20mADC模拟标准信号，实现远距离检测、指示、记录与控制，亦与计算机系统直接通讯。磁敏电子双色液位计广泛用于电力、冶金、石油、化工、环保、船舶、建筑等各行业过程中，各种塔、罐和锅炉设备的液位测量与控制。
2、结构原理

磁敏电子双色液位计根据浮力原理和磁性耦合作用原理工作。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合作用传递到现场显示盒内高精度电子感应元件，触发相应的数字电路，使LED双色发光管转换颜色，无液全红，满液全绿，红绿交界处就是容器内的实际液位，从而实现液位的现场指示，一目了然；加装限位开关实现液位报警和控制，加装变送器实现数字信号输出供显示与控制。

●设计简单、紧凑、坚固可靠、寿命长、无维护工作量，能长年在户内、外安装使用；

●远传一体化结构，使工业自动化管理变的更轻松方便；
●显示量程大，设计压力高，使用范围广；
●汽红水绿，显示清晰，观察角度大，可视距离远；

●电子发光双色显示，适宜在光线暗的场所中应用，夜间观察更醒目；

●雾状散光型LED发光管，显示效果穿透性强，清晰不刺眼，供工业摄像头远程清晰监控；

●测量管与液位显示部分，液位变送器，报警开关在耐压，耐气上隔离的；

●工作压力范围宽，耐压从真空到32.0MPa; 防腐蚀性<2.5MPa；

●工作温度范围宽，适用于从-10～+450℃；

●广泛用于强弱腐蚀性，易燃易爆，毒性，强放射性，搅动的，污浊的液位测量；

●安装方式：侧装、顶装；

●测量范围：0～150～6000mm（大于6000mm可协商订货)；

●介质密度：0.4～2.0g/cm3；

●工作温度：0～450℃；

●跟随速度：≤0.08m/s；

●浮子材质：304、PTFE/304外衬PTFE、钛、316、316L；

●LED显示器：高亮型；

●主导管材质：304；1Cr18Ni9Ti；316L；304内衬PTFE;钛；PP；PTFE(聚四氟乙烯)；

●连接法兰：DN15～DN50(HG20592-97法兰标准)，高压型侧装式液位计连接法兰标准采用HG20595-97带颈对焊；

●法兰材质：碳钢、304、316L；

●电源电压：DC24V 、AC36V/AC220V；

●精确度：≥10mm；

●工作压力：-0.1～32MPa；

●环境振动：频率≤25Hz，振幅≤0.5mm；

●介质粘度：≤0.4Pa.S；

●排污阀：不锈钢球阀、针型阀。

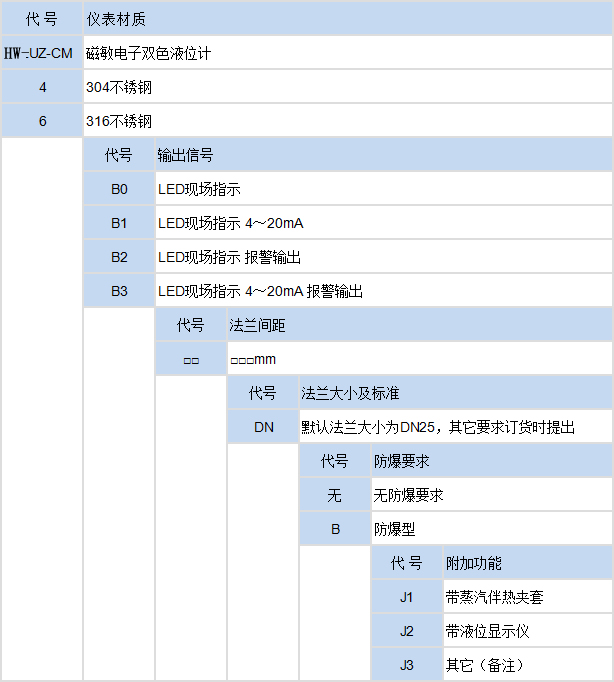

一、产品选型表

三、安装与使用

1、将液位计法兰与容器法兰夹上密封垫联接好，拧紧螺栓。

2、将液位计排污法兰打开、放进浮子。注意：浮子磁钢一端向上，不可倒置。

3、在液位计排污法兰下，安装一个排污阀门，并与原液位计排污管路连通。

4、连通电源，输入AC36V电源（或直径插入AC220V电源），将液位计调至便于观察的方位。

5、先打开上阀，然后缓慢打开下阀，尤其是该液位计用在压力较高的场合，比较缓慢地注入压力，以防浮子突然受压损坏，使介质慢慢流入液位计本体，观察液位显示，由红变绿逐个转换。

6、排污、上水，观察水位显示、高、低水位报警是否正常，若无异常现象，即可投入使用。
