电浮筒液位计

发布时间:2021-01-17 19:46

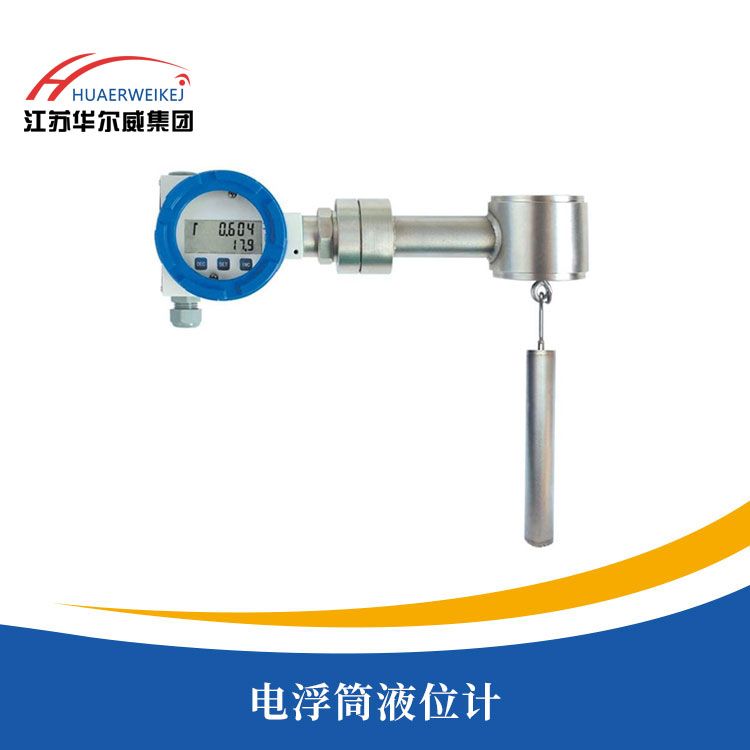

电浮筒液位计

产品概述

/ product introduction
UTD型电浮筒液位计可用来测量液位、界位或密度,输出二线制4~20mADC标准直流信号,并提供HART通信协议输出。使用与其兼容的275、375等HART通信器,可获取来自过程和智能液位计的信息...
产品特点 技术参数 产品选型
订购热线:0517-86989966

产品简介

/  product introduction
1、产品简介
UTD型电浮筒液位计可用来测量液位、界位或密度,输出二线制4~20mADC标准直流信号,并提供HART通信协议输出。使用与其兼容的275、375等HART通信器,可获取来自过程和智能液位计的信息,也可对液位计进行组态、标定或测试。支持现场总线FF通信协议。仪表提供5位大屏幕LCD显示屏,用于显示模拟量输出、过程变量(液位、界面高度或密度)及变量的百分数范围等。UTD型电浮筒液位计测量精度高、性能可靠、长期稳定性好、使用方便,广泛适用于电力、石油、化工、冶金、环保、建筑、食品等各行业过程中的液位、界位测量与控制。
2、工作原理
UTD型电浮筒液位计由浮筒室、浮筒、扭力管系统及电子测量系统等组成。浮筒浸没在浮筒室内的液体中,与扭力管系统刚性连接,扭力管系统承受的力是浮筒自重减去浮筒所受的浮力的净值,在这种合力作用下的扭力管扭转一定角度。浮筒室内液体的位置、密度或界位高低的变化引起浸没在液体中的浮筒受到的浮力变化,从而使扭管转角也随之变化。该变化被传递到与扭力管刚性连接的传感器,使传感器输出电压变化,继而被电子部件放大并转换为4~20mA电流输出。变送器采用微控制器与相关的电子线路测量过程变量,提供电流输出,驱动LCD显示及提供HART通信能力。


产品特点

/  product characteristic
●非接触磁耦合传递;
●适于高温、高压场合;
●多种安装方式可选;
●可测量液位与界位;
●具有本安及隔爆性能;
●连续测量及报警控制输出。

技术参数

/  technical parameters
●测量范围:300~3000mm(更大量程可定做);
●精度:液位测量±0.5%FS,界位测量±1%FS;
●重复性:≤±0.25%FS;
●死区:≤±0.2%FS;
●电源:12~30VDC;
●输出信号:模拟量:4~20mADC;
●数字量:按HART或FOXCOM通迅协议、现场总线FF通信协议;
●液晶显示:模拟量mA或液位、界位及百分数范围;
●负载电阻:700Ω(24VDC供电时);
●密度范围:100<ρ<2000 kg/m3;
●最小密度差:0.05 g/cm3;
●工作压力:2.5~32.0MPa;
●介质温度:-196~+400℃;
●环境温度:-40~+70℃;
●工作条件的影响:
●供电影响:当电压在规定电压的最小值与最大值间变化时,输出变化≤±0.2%FS;
●温度影响:≤0.1%/10℃;
●报警电流:当液位低于变送器量程下限10%或高于变送器量程上限10%时,变送器输出故障报警电流,根据设定为3.8mA或22.8mA;
●防护等级:IP65(NEMA 4X);
●防爆等级:本安型:ExiaIICT1~T4;
●隔爆型:ExdIICT1~T6;
●电气接口:2个1/2-14NPT内螺纹;
●电缆直径:6~12mm;
●过程连接:
●内浮筒式:采用DIN或ANSI法兰标准,法兰通径DN80或3"以上,更小法兰尺寸请订货时咨询;
●外浮筒式:HG20592~20635-97 DN20以上法兰,其他法兰标准(如GB、JB/T、HGJ、ANSI、DIN等)请用户在订货时注明;
●热夹套:DN15 PN1.0RF,其它规格请订货时注明;
●放大器分体安装式安装附件:安装组件;
●电缆长度:3m / 10m/用户指定长度;
●材质:浮筒:304;316;
●夹持体:碳钢;304;316;哈氏C合金;
●夹持体热夹套:304;
●外浮筒:碳钢;304;316;
●扭力管:316L;Inconel 600、3J1、3J53、哈氏C合金;
●接线盒:铝合金。

产品选型

/  product selection
一、选型表
HW-UTDLD 电浮筒液位计(HART通信型)
HW-UTDLDF 电浮筒液位计(FF现场总线型)
  1 测量液位 测量功能
2 测量界面
3 测量密度
  R 顺时针在变送器右面安装 支持体安装方向
L 逆时针在变送器左面安装
  O 变送器不带显示 变送器类型
A 变送器带LCD显示
  C 简体及连接法兰为碳钢,浮筒为316Ti不锈钢 主体材质
Q 不锈钢
T 其它材质(需注明)
    内浮筒 安装形式
H 侧侧外装式
C 侧底外装式
I 特殊型(用户提供图纸)
/R 分体型(用户标注电缆长度)
  O 简体无夹套式 附加蒸汽夹套
K1 简体夹套式G1/2〞外螺纹(内浮筒无此项)
K2 简体夹套式DN15,PN1.0法兰(内浮筒无此项)
J 夹持体扭力管加热保温套,连接法兰DN15,PN25
  T1 常温型-40~150℃ 过程温度
T2 高温型150~350℃
T3 低温型-196~40℃
  D 由用户指定 过程连接法兰
D1 DN40浮筒外装式DN40
D2 DN80浮筒外装式DN80
D3 DN100浮筒外装式DN100
  P1 PN1.6/4.0Mpa (CL150) 工作压力
P2 PN6.3Mpa (CL300)
P3 PN10.0Mpa (CL600)
P4 PN16.0Mpa (CL900)
P5 PN25.0Mpa (CL1500)
P6 PN32.0Mpa (CL2500)
  0 无防爆要求 防爆标志
D 防爆型EEx d ⅡBT6
E 本质型安全型EEx ia ⅡCT4
  测量范围, mm
介质密度, g/cm3
二、电浮筒液位计安装注意事项:
1、安装在容器顶部(内浮筒顶装式)
①对内浮筒式液位计,安装时轻轻将内浮筒放置进容器中,并确认链条自然拉直,链条挂锁与浮筒杆已可靠锁紧,然后固定变送器主体。安装时严禁用力投掷内浮筒,否则将可能导致传感器损坏。
②内浮筒式变送器的挂链根据用户的安装高度或订货长度提供,实际安装时可对链条进行裁剪,裁剪时将链条与挂钩松开,将多余的链条剪掉,然后再挂进挂钩,确保挂钩口闭合,产品运行过程中链条不会从挂钩脱落。
③当容器内存在搅拌,或液位波动比较大时,浮筒安装在导向保护管内,在管子顶部zui大液位处应有排气孔,以使管内液位与容器液位一致。此外,注意内浮筒与保护管间的间隙须大于10mm,否则间隙内的液体表面张力将可能影响正常测量,尤其对于粘度较大及界位测量的产品更应注意。
2、安装在容器侧面(外浮筒侧装式)
①为保证产品正常运行,安装时确保液位计筒体垂直,以使液位上下变化时内浮筒不与外浮筒产生摩擦,内浮筒所受浮力仅与液位高度有关;
②搬运或安装时,不许抛掷、跌落或敲击液位计。转运时,应按厂方提供的包装箱和包装方式包装;
③如果产品用于安装在设备原已有的外筒上,则出厂时可能不带外筒,则保证浮筒与外筒间的内部间隙为5~10mm。

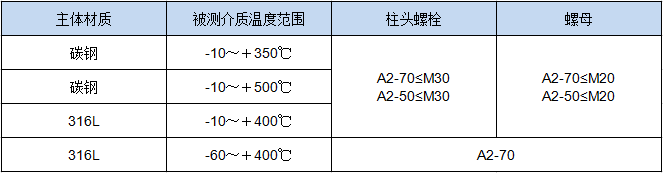

④对不同的介质温度,紧固件的要求如下:
电浮筒液位计(图1)
⑤对压力高于300#(5.0MPa)的产品,建议采用专用级高强度或不锈钢螺栓螺母。
