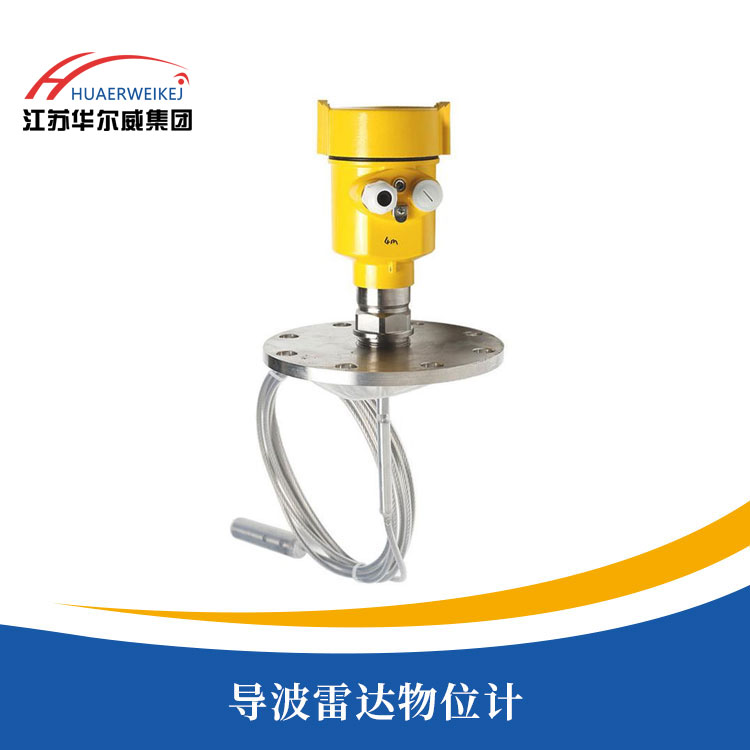

导波雷达物位计

发布时间:2021-01-17 19:14
导波雷达物位计

产品概述

/ product introduction
导波雷达物位计是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传播,当脉冲遇到物料表面...
产品特点 技术参数 产品选型
订购热线:0517-86989966

产品简介

/  product introduction
1、产品简介
导波雷达物位计是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。导波雷达物位计具有低维护,高性能、高精度、高可靠性,使用寿命长等优点。在与电容,重锤等接触式仪表相比较,具有无可比拟的优越性。微波信号的传输不受大气的影响,所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。
2、工作原理
导波雷达物位计发出的高频微波脉冲沿着探测组件(钢缆或钢棒)传播,遇到被测介质,由于介电常数突变,引起反射,一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成,距离物料表面的距离D与脉冲的时间行程T成正比:
D=C×T/2
其中C为光速
因空罐的距离E已知,则物位L为:
L=E-D
通过输入空罐高度E(=零点),满罐
高度F(=满量程)及一些应用参数来
设定,应用参数将自动使仪表适应测
量环境,对应于4-20mA输出。

产品特点

/  product characteristic
●低维护,使用寿命长;
●高性能、高精度、高可靠性;
●天线尺寸小,便于安装;
●非接触雷达,无磨损;
●几乎不受腐蚀、泡沫影响;
●几乎不受大气中水蒸气、温度和压力变化影响;
●严重粉尘环境对高频物位计工作影响不大;
●波长更短,对在倾斜的固体表面有更好的反射;
●波束角小,能量集中,增强了回波能力的同时又有利于避开干扰物;
●测量盲区更小,对于小罐测量也会取得良好的效果;
●高信噪比,即使在波动的情况下也能获得更优的性能;
●高频率,是测量固体和低介电常数介质的最佳选择。
●多种过程连接方式及探测组件的型式,使导波雷达物位计适用于各种复杂工况及应用场合。如:高温、高压及小介电常数介质等;
●采用脉冲工作方式,导波雷达物位计发射功率低,可安装于各种金属、非金属容器内,对人体及环境均无伤害。

技术参数

/  technical parameters
1、HW-RD701
●适用介质:液体,固体粉料;
●应       用:液体及固体粉状测量,复杂过程条件;
●防爆认证:Exia IIC T6 Ga/ Exd ia IIC T6 Gb;
●测量范围: 30m;
●频       率:500MHz-1.8GHz;
●天       线:单缆或单杆式天线;
●测量精度:±10mm;
●过程温度:(-40~250)℃;
●过程压力:(-0.1~4)MPa;
●信号输出:(4~20)mA/HART;
●现场显示:四位LCD   可编程;
●电       源:两线制(DC24V)/四线制(DC24V/AC220V);
●外       壳:铝/ 塑料;
●过程连接:螺纹/法兰(选配)。
2、HW-RD702
●适用介质:液体,特别是强腐蚀性的液体;
●应       用:酸类、碱类或其它腐蚀性介质测量;
●防爆认证:Exia IIC T6 Ga/ Exd ia IIC T6 Gb;
●测量范围:20m;
●频       率:500MHz-1.8GHz;
●天       线:全四氟密封缆式或杆式天线;
●测量精度:±10mm;
●过程温度:(-40~200)℃;
●过程压力:(-0.1~0.3)MPa;
●信号输出:(4~20)mA/HART;
●现场显示:四位LCD   可编程;
●电       源:两线制(DC24V)/四线制(DC24V/AC220V);
●外       壳:铝/ 塑料;
●过程连接:螺纹/法兰(选配)。
3、HW-RD703
●适用介质:固体粉料;
●应       用:水泥仓粉料的测量;粉煤灰粉料测量;
●防爆认证:Exia IIC T6 Ga/ Exd ia IIC T6 Gb;
●测量范围:30m;
●频       率:500MHz-1.8GHz;
●天       线:双缆式天线;
●测量精度:±10mm;
●过程温度:(-40~150)℃;
●过程压力:(-0.1~4)MPa;
●信号输出:(4~20)mA/HART;
●现场显示:四位LCD   可编程;
●电       源:两线制(DC24V)/四线制(DC24V/AC220V);
●外       壳:铝/ 塑料;
●过程连接:螺纹/法兰(选配)。
4、HW-RD704
●适用介质:液体,特别是低介电常数的液体;
●应       用:无离子水、脱氧水等液体的测量;
●防爆认证:Exia IIC T6 Ga/ Exd ia IIC T6 Gb;
●测量范围:6m;
●频       率:500MHz-1.8GHz;
●天       线:同轴管式天线;
●测量精度:±5mm;
●过程温度:(-40~250)℃;
●过程压力:(-0.1~4)MPa;
●信号输出:(4~20)mA/HART;
●现场显示:四位LCD   可编程;
●电       源:两线制(DC24V)/四线制(DC24V/AC220V);
●外       壳:铝/ 塑料;
●过程连接:螺纹/法兰(选配)。
5、HW-RD705
●适用介质:液体,特别是高温高压环境里的液体;
●应       用:密封罐,压力较大的液体测量;
●防爆认证:Exia IIC T6 Ga/ Exd ia IIC T6 Gb;
●测量范围:15m;
●现场显示:四位LCD   可编程;
●电       源:两线制(DC24V)/四线制(DC24V/AC220V);
●外       壳:铝/ 塑料;
●过程连接:螺纹/法兰(选配);
●频       率:500MHz-1.8GHz;
●天       线:单杆或单缆式;
●测量精度:±10mm;
●过程温度:(-200~400)℃;
●过程压力:(-0.1~40)MPa;
●信号输出:(4~20)mA/HART;
●现场显示:四位LCD   可编程;
●电       源:两线制(DC24V)/四线制(DC24V/AC220V);
●外       壳:铝/ 塑料;
●过程连接:螺纹/法兰(选配)。


产品选型

/  product selection
1、HW-RD701
最大量程   /   探头型式
       30000mm/单缆式    或   6000mm /单杆式
            许可证
            P   标准型(非防爆)
            I   本安型(Exia IIC T6 Ga)
            G   本安型+隔爆型(Exd〔ia〕IIC T6 Gb)
                      探头型式/材质
                      A 缆式探头   Φ8mm   /不锈钢304
                      B 缆式探头   Φ4mm    /不锈钢316L
                      C 杆式探头   Φ10mm   /不锈钢304
                      D 杆式探头   Φ10mm   /不锈钢316L
                                     过程连接
                                     G   螺纹   G1½″ A
                                     N   螺纹   1½″   NPT
                                     C   法兰DN50   PN16C /不锈钢
                                     D   法兰DN80   PN16C /不锈钢
                                     E    法兰DN100   PN16C /不锈钢
                                     F    法兰DN150   PN16C /不锈钢
                                     H   法兰DN200   PN16C /不锈钢
                                     I    法兰2〞150LBS ANSI凸面/不锈钢316L
                                     J    法兰3〞150LBS ANSI凸面/不锈钢316L
                                     K   法兰4〞150LBS ANSI凸面/不锈钢316L
                                     L    法兰6〞150LBS ANSI凸面/不锈钢316L
                                     M   法兰8〞150LBS ANSI凸面/不锈钢316 L
                                                 密封 / 过程温度
                                                 1. 普通型(-40~130)℃
                                                 2. 高温型(-40~250)℃
                                                             外壳 / 防护等级
                                                             L   铝/IP67
                                                             Q   塑料/IP65
                                                                        电缆进线
                                                                        M   M 20 x 1.5
                                                                        N   ½″   NPT
                                                                                现场显示
                                                                                V   带
                                                                                X   不带
                                                                                        编程器
                                                                                         V   带
                                                                                         X   不带
2、HW-RD702
 最大量程   /   探头型式
       20000mm /全四氟密封缆式    或   6000mm /全四氟杆式天线
            许可证
            P   标准型(非防爆)
            I   本安型(Exia IIC T6 Ga)
            G   本安型+隔爆型(Exd〔ia〕IIC T6 Gb)
                      探头型式/材质
                      A 缆式探头   Φ4mm   / PTFE
                      C 杆式探头   Φ10mm   / PTFE
                                     过程连接
                                     G   螺纹   G1½″ A
                                     N   螺纹   1½″ NPT
                                     C   法兰DN50   PN16C /不锈钢/PTFE
                                     D   法兰DN80   PN16C /不锈钢/PTFE
                                     E   法兰DN100   PN16C /不锈钢/PTFE
                                     F   法兰DN150   PN16C /不锈钢/PTFE
                                     H   法兰DN200   PN16C /不锈钢/PTFE
                                     I    法兰2〞150LBS ANSI凸面/不锈钢316L/PTFE
                                     J    法兰3〞150LBS ANSI凸面/不锈钢316L /PTFE
                                     K   法兰4〞150LBS ANSI凸面/不锈钢316L/PTFE
                                     L   法兰6〞150LBS ANSI凸面/不锈钢316L/PTFE
                                     M   法兰8〞150LBS ANSI凸面/不锈钢316 L /PTFE
                                                 密封 / 过程温度
                                                 1. 普通型(-40~130)℃
                                                 2. 高温型(-40~200)℃
                                                             外壳 / 防护等级
                                                             L   铝/IP67
                                                             Q   塑料/IP65
                                                                        电缆进线
                                                                        M   M 20 x 1.5
                                                                        N   ½″   NPT
                                                                                现场显示
                                                                                V   带
                                                                                X   不带
                                                                                        编程器
                                                                                         V   带
                                                                                         X   不带
3、HW-RD703
最大量程   /   探头型式
        30000mm   /   双缆式
            许可证
            P   标准型(非防爆)
            I   本安型(Exia IIC T6 Ga)
            G   本安型+隔爆型(Exd〔ia〕IIC T6 Gb)
                      探头型式/材质
                     A 缆式探头   Φ6mm   /不锈钢304
                     B 缆式探头   Φ6mm    /不锈钢316L
                                     过程连接
                                     G   螺纹   G1½″ A
                                     N   螺纹   1½″ NPT
                                     C   法兰DN50   PN16C /不锈钢
                                     D   法兰DN80   PN16C /不锈钢
                                     E   法兰DN100   PN16C /不锈钢
                                     F   法兰DN150   PN16C /不锈钢
                                     H   法兰DN200   PN16C /不锈钢
                                     I   法兰2〞150LBS ANSI凸面/不锈钢316L
                                     J   法兰3〞150LBS ANSI凸面/不锈钢316L
                                     K   法兰4〞150LBS ANSI凸面/不锈钢316L
                                     L   法兰6〞150LBS ANSI凸面/不锈钢316L
                                     M   法兰8〞150LBS ANSI凸面/不锈钢316 L
                                                 密封 / 过程温度
                                                 普通型(-40~150)℃
                                                             外壳 / 防护等级
                                                             L   铝/IP67
                                                             Q   塑料/IP65
                                                                        电缆进线
                                                                        M   M 20 x 1.5
                                                                        N   ½″   NPT
                                                                                现场显示
                                                                                V   带
                                                                                X   不带
                                                                                        编程器
                                                                                         V   带
                                                                                         X   不带
4、HW-RD704
 最大量程   /   探头型式
       6000mm    /   同轴管式天线
            许可证
            P   标准型(非防爆)
            I   本安型(Exia IIC T6 Ga)
            G   本安型+隔爆型(Exd〔ia〕IIC T6 Gb)
                      探头型式/材质
                      A 同轴管式探头   Φ25mm   /不锈钢304
                      B 同轴管式探头   Φ25mm    /不锈钢316L
                                     过程连接
                                     G   螺纹   G½″ A
                                     N   螺纹   1½″ NPT
                                     C   法兰DN50   PN16C /不锈钢
                                     D   法兰DN80   PN16C /不锈钢
                                     E   法兰DN100   PN16C /不锈钢
                                     F   法兰DN150   PN16C /不锈钢
                                     H   法兰2〞150LBS ANSI凸面/不锈钢316L
                                     I    法兰3〞150LBS ANSI凸面/不锈钢316L
                                     J    法兰4〞150LBS ANSI凸面/不锈钢316L
                                     K   法兰6〞150LBS ANSI凸面/不锈钢316L
                                     L   特殊定制
                                                 密封 / 过程温度
                                                 1. 普通型(-40~130)℃
                                                 2. 高温型(-40~250)℃
                                                             外壳 / 防护等级
                                                             L   铝/IP67
                                                             Q   塑料/IP65
                                                                        电缆进线
                                                                        M   M 20 x 1.5
                                                                        N   ½″   NPT
                                                                                现场显示
                                                                                V   带
                                                                                X   不带
                                                                                        编程器
                                                                                         V   带
                                                                                         X   不带
5、HW-RD705
   最大量程   /   探头型式
       15000mm /单缆式天线     或    6000mm/单杆式天线
            许可证
            P   标准型(非防爆)
            I   本安型(Exia IIC T6 Ga)
            G   本安型+隔爆型(Exd〔ia〕IIC T6 Gb)
                      探头型式/材质
                      A 缆式探头   Φ8mm   /不锈钢304
                      B 缆式探头   Φ8mm   /不锈钢316L
                      C 杆式探头   Φ10mm   /不锈钢304
                      D 杆式探头   Φ10mm   /不锈钢316L
                                     过程连接
                                     G   螺纹   G1½″ A
                                     N   螺纹   1½″ NPT
                                     C   法兰DN50   PN16C /不锈钢
                                     D   法兰DN80   PN16C /不锈钢
                                     E   法兰DN100   PN16C /不锈钢
                                     F   法兰DN150   PN16C /不锈钢
                                     H   法兰DN200   PN16C /不锈钢
                                     I   法兰2〞150LBS ANSI凸面/不锈钢316L
                                     J   法兰3〞150LBS ANSI凸面/不锈钢316L
                                     K   法兰4〞150LBS ANSI凸面/不锈钢316L
                                     L   法兰6〞150LBS ANSI凸面/不锈钢316L
                                     M   法兰8〞150LBS ANSI凸面/不锈钢316L
                                                 密封 / 过程温度
                                                 1. 标准型(-200~400)℃
                                                             外壳 / 防护等级
                                                             L   铝/IP67
                                                             Q   塑料/IP65
                                                                        电缆进线
                                                                        M   M 20 x 1.5
                                                                        N   ½″   NPT
                                                                                现场显示
                                                                                V   带
                                                                                X   不带
                                                                                        编程器
                                                                                         V   带
                                                                                         X   不带
