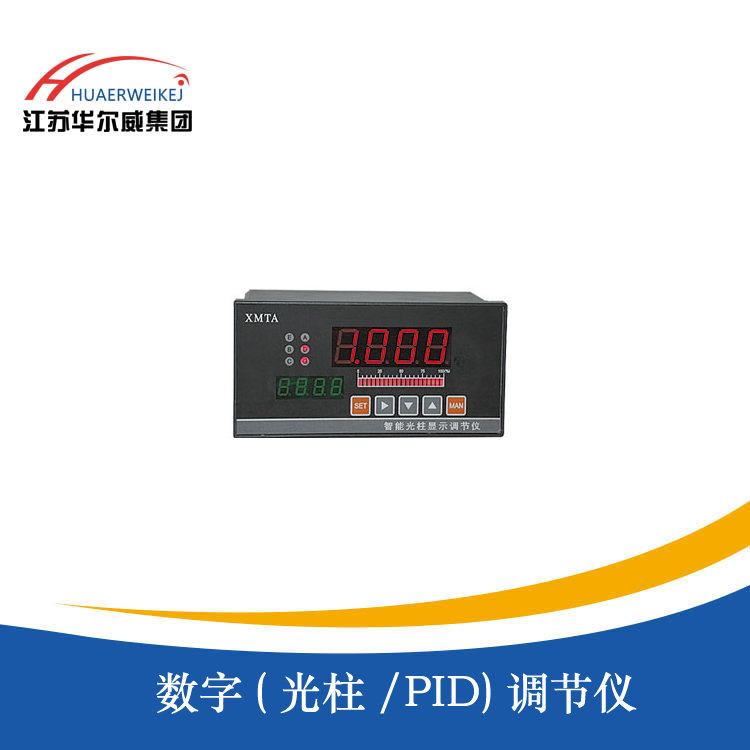

数字(光柱/PID)调节仪

发布时间：2021-08-20 22:06

产品概述

/ product introduction

HW-XMTA系列断续或连续PID调节器可随意定义输入信号、量程范围、显示方式等内容的全功能显示控制仪表。调节器开关量输出最多可达5个，其中有一个可专职控制输入部分的断阻、断偶...

产品特点技术参数产品选型

订购热线：0517-86989966

HW-XMTA系列断续或连续PID调节器可随意定义输入信号、量程范围、显示方式等内容的全功能显示控制仪表。调节器开关量输出最多可达5个，其中有一个可专职控制输入部分的断阻、断偶、开路信息，另外一个用于开关量、控制量或可编程双定时器、计数器或可编程智能声光报警。仪表内的PID连续控制量、过程量、给定值、阀位反溃量等以0～10mA或4～20mA模拟量方式输出，同一个量可以给任意一个或两个输出口，最多可达三个。一旦输入部分出现不可预料的故障，用于位式控制的继电器及模拟量输出部分能够保持故障前的状态，仪表显示部分出现闪烁。故障状态下，仪表的断、连续PID控制输出部分在自动方式时保持故障前的输出量，调节器暂停运算，操作工仍可在手动方式下进行控制。

HW-XMTA-1000型具备功能

★21种输入信号选择(定货时注明)过程量、给定值、控制量三重显示。
★PID调节正反作用选择。
★手/自动双向无扰动切换及手/自动状态指示。
★过程量(可任意设定测量区间及作用反向的变送器)模拟输出。
★断续或连续PID调节器均可以控制量模拟输出。
★任意设置模拟量输出为0～10mA、4～20mA。
★每个位式控制点的动作规律可以设置8种不同的方式(如上限报警、下限报警、绝对值报警……)。
★断阻、断偶、断线故障输出。

HW-XMTA-2000型、3000型、4000型功能

★各种模拟输入或频率输入(订货时注明)。
★测量输入信号可进行开方及小信号切除(订货时注明)。
★自动变化比例度P、变再调时间I、变预调时间d的调节方式I。
★PID参数自整定或P参数独立自整定
★可分别设定控制上限、下限输出控制范围。
★开机自动或开机手动(手动输出值可预置)手自动状态指示与输出。
★内给定值模拟输出(订货时注明)。
★二个或三个模拟量输出(订货时注明)。
★第一模拟输出口可设置为频率输出方式(满度为3～10000Hz)。
★可以设置为其中一个开关对另外二个开关量有选择的进行监控，实现带有消音时间的智能声光报警功能。 (订货时注明)。
★第三和第四个设定值可实现(用两个设定值的组合，实现对一个继电器的有机控制)关联报警控制方式以简化仪表外部的连线或部件，同时也减少对仪表内部硬件资源的占用。如对加水泵或排污泵等的不同控制(需关联方式请订货时注明)。
★远程开关量控制给定值位移(SP=SP1±P 1h或±SP4)。
★50Hz同步双向可控硅过零插补控制算法以实现对每一个正弦波的优化控制，避免了大功率负载对电网的高次谐波污染。
★断续PID的调节器仪表可以为用户内置40A双向可控硅直接控制交流2KW以下的单相阻性负载或输出 3组触发500A以下双向可控硅的同步信号。

HW-XMTA-3000型、4000型功能

★8组给定值SP1及P、I、D参数存储和调用。
★远程开关量控制调节器的控制量输出为PID调节方式或保持状态，双向无扰动切换。

HW-XMTA-4000型功能

★给定值及PID参数在线无扰动设置。
★远程开关量控制调节器的控制量输入、输出为PID调节方式或跟踪状态，双向无扰动切换。
