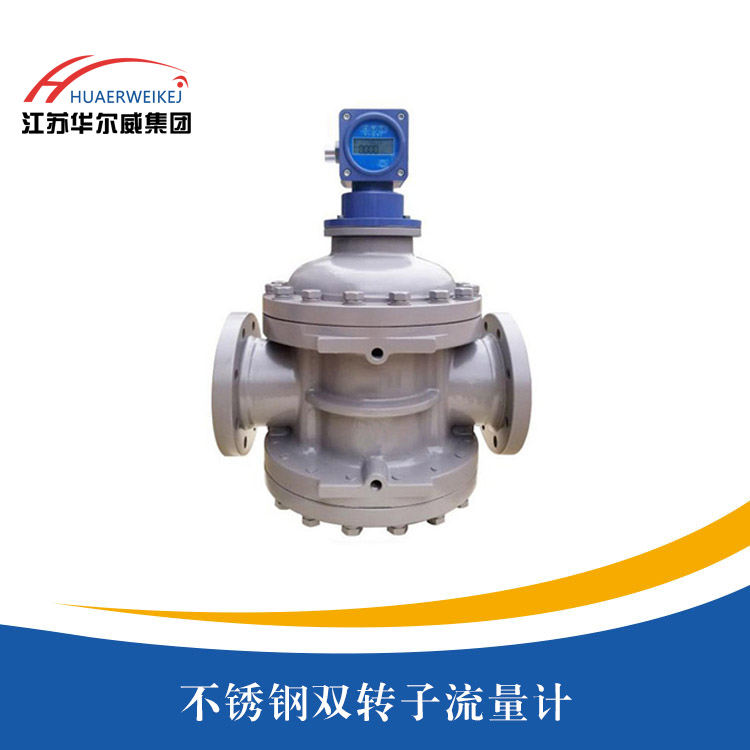

不锈钢双转子流量计
产品简介
/ product introduction
不锈钢双转子流量计主要由计量腔、密封联轴器和计数器三部分组成。可现场指示累积流量和瞬时流量，配以发信器及流量智能控制仪，可实现远距离测量和控制。广泛用于石油机械、化工部门、电力部门、冶金、交通、食品加工、医药、国防、商业贸易等部门对石油及石油制品、化学溶液等流体的测量。不锈钢双转子流量计有高精度0.5级，0.2级可以选择，椭圆齿轮流量计是计量流经管道内液体流量总和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段，安装简单，维护方便，指针式，液晶式多样选择，内置归零式设计，铸钢，304不锈钢，多种材质供您选择。
产品特点
/ product characteristic
●测量精度高、流量范围宽、重复性好；
●运转平稳、噪音低，流量大、压力损失小；
●对被测液体的粘度变化不敏感；
●压内损失小；
●压内损失小；
●螺旋转子转动均匀、震动小、寿命长；
●螺旋转子等速回转流体脉动小，发信脉冲稳定、准确；
●可以配置多种计数器、调速器和外部精调器；
●结构简单、外形尺寸小、重量轻，安装方便。
●适用于稀油、轻质油、稠油、含砂量大、含水量大的原油，被测量液体的粘度范围大；
●流量计通过的液体流量大，最大流量是同通径普通容积表的二倍左右；
●有线远传距离为1000米，脉冲信号输出N=0.1L（一个脉冲为1N），可直接与计算机联网。
技术参数
/ technical parameters
●表头显示：指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出；
●仪表型号：LLT-11显示、12显示加信号、13信号输出、H回零、T高温、Y液晶显示 ；
●测量介质：液体、各种油品；
●口径规格：25-300；
●流量测量范围：3-800m3/h；
●测量精度：0.5级 0.2级 ；
●重复性误差：流量计的重复性误差不超过流量计基本误差限值的1/3；
●重复性误差：流量计的重复性误差不超过流量计基本误差限值的1/3；
●被测介质温度： -20℃-100℃ ，最高 200℃ ；
●工作压力： 1.6MPa 2.5MPa 4.0MPa；
●输出信号： 脉冲、4--20mA ；
●通讯类型： RS485；
●电源：DC12V-DC24V；
●安装方式：法兰连接； 、
●防爆等级：ExiaIIBT4 防护等级：IP65。
产品选型
/ product selection

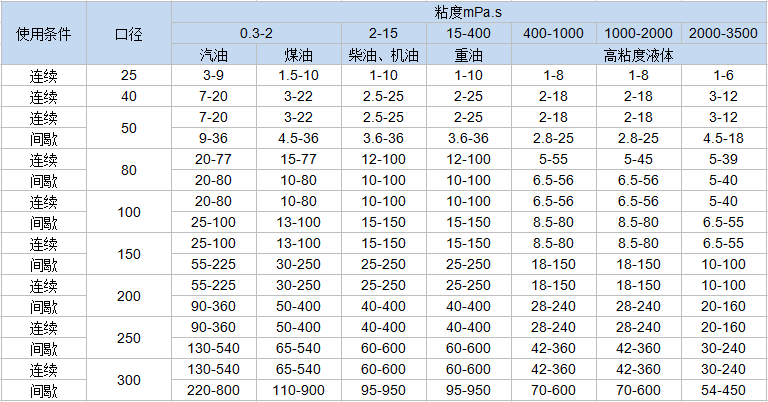

一、不锈钢双转子流量计流量范围：
二、不锈钢双转子流量计安装要求：
二、不锈钢双转子流量计安装要求：
1、流量计前应安装过滤器，两者表体上箭头指向与流动方向一致
2、当被测液体含有气体时，流量计前应安装气体分离器
3、不论管路是垂直还是水平安装，但流量计的腰轮轴安装成水平位置（即表度盘应与地面垂直）。
4、严禁使用扫线蒸汽通过流量
5、在连续使用部门，流量计需加旁通管道
6、流量计在正确安装情况下，如果不易看清读数，可把计数器旋转180度或90度均可。
7、节流阀应安装在流量计进口处，开闭阀装在出口处，使用开闭阀时要缓慢启动，不要突然开阀。
8、流量计安装前，管道需冲洗，冲洗时采用直管段（替代流量计位置）防止焊渣、杂物等进入流量计
9、严禁用水校验铸铁、铸钢材质组成的流量计
10、流量计在使用时流量大小不得超过技术要求。流量计正常工作在大流量70~80%为优。
