阿牛巴流量计

发布时间：2021-07-20 16:15

产品概述

/ product introduction

概述：均速管亦称阿牛巴、笛管。均速管是在皮托管测速原理的基础上发展而来的，由于压损小、制造成本低、安装维护方便，各国都有广泛适用。工作原理均速管的测量原理是将...

产品特点技术参数产品选型

订购热线：0517-86989966

产品简介

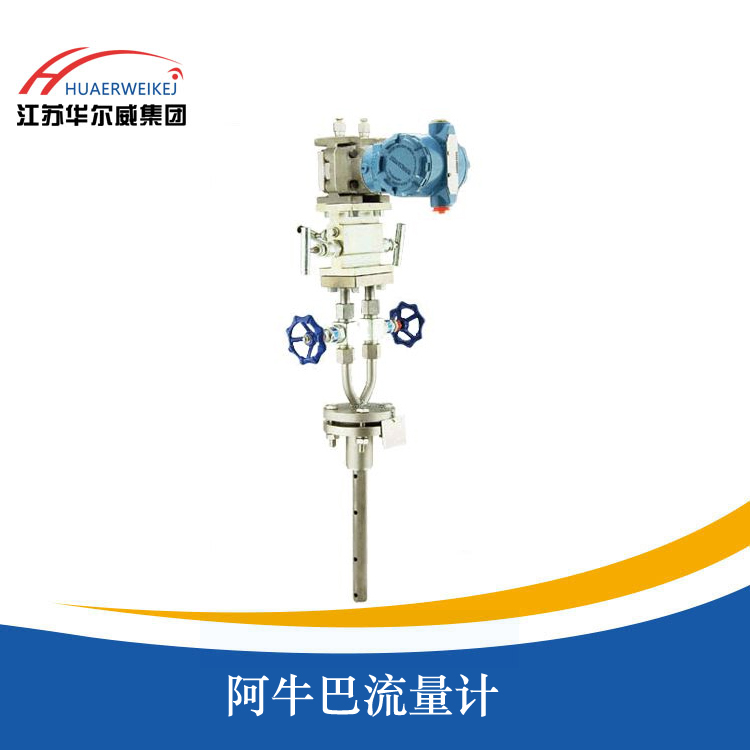

/ product introduction HW-ANB系列阿牛巴流量计（又称笛形均速管流量计和托巴管流量计）属于差压式流量计。阿牛巴流量计采用皮托管测量原理测量挡体上游的动压力与下游的静压力之间形成的压差，从而达到测量流量的目的。测量管道直径在DN20到DN12000之间。阿牛巴流量计主要用于工业过程中各种能源如液体、燃料气、蒸气和气体的测量，具有较高的稳定性和重复性。设计理论符合伯努力方程原理，并可用JJG／640－90规程进行检验。HW-ANB系列阿牛巴流量计以其安装简便、压损小、强度高、不受磨损影响、无泄漏等特点而成为替代孔板的理想产品。可广泛用于工矿企业的高炉煤气、压缩空气、蒸汽和其他液体、气体的流量测量。

产品特点

/ product characteristic

●内部二次平均结构，提供了高精度（读数±1%）和高重复性（±0.1%）；

●外层冲击管采用一整块材料加工制作而成无焊接，与由双体结构焊接而成的同类产品相比自然有最高强度，也便于选用耐高温，耐腐蚀的材料；

●蜂窝状六边形稳定结构，产生的是流束分布形状，保证了低压信号的稳定，产生的差压高于同类产品，提高了量程比；

●适用于方形或矩形管道；

●对于同类产品在测量脏污介质时不可避免的堵塞问题，有在线可拔出型或提供手动和自动吹扫方案及装置，实现不停产维护；

●均速管+三阀组+温压补偿+变送器，组成一体化结构，使用方便；

●无流量系数飘移，长期稳定；

●提供直观的共振验算，确保长期稳定运行；

●压损小能耗低，节能效果显著；

●安装简便节省人工，价格低交货迅速（1周）；

●要求上下游直管段的长度较短；

●标准不锈钢牌号；

●长期精度不受磨损的影响。

技术参数

/ technical parameters

●规格：DN50-DN5000(mm)；插入式：DN500-DN5000；

●测量准确度：±0.5%、±0.2%；重复性：±0.1%；

●范围度：体积流量：10：1；100;1.质量流量：8：1；

●工作压力：均速管无提出功能型：≤29.00MPa；均速管可提出型：≤10MPa；

●流体温度：≤450℃；

●介质粘度：≤30CP（相当于重油）；

●本体材质：传感器、三阀组：均为316L不锈钢、合金钢、哈氏合金、蒙乃尔等材质任选；

●配套件材质：法兰：316L不锈钢或碳钢、合金钢、哈氏合金、蒙乃尔等材质任选。

产品选型

/ product selection

型谱								说明
HW-ANB								节流装置
安装形式	M							螺纹
	F							法兰
本体材质		1-						碳钢
		2-						不锈钢
		3-						耐高温材质
测量管径			50-					DN50
			65-					DN65
			80-					DN80
			100-					DN100
			125-					DN125
			150-					DN150
			200-					DN200
			225-					DN225
			250-					DN250
			300-					DN300
			350-					DN350
			400-					DN400
			450-					DN450
			500-					DN500
			600-					DN600
			800-					DN800
			900-					DN900
			1000-					DN1000
工作压力				1				0.6 MPa
				2				1.6 MPa
				3				2.5 MPa
				4				4.0 MPa
				5				6.4 MPa
				6				10.0 MPa
工作温度					1			120以下
					2			220以下
					3
介质类型						LC		干净液体
						GC		清洁气体
						LT		易脏液体
						GT		易脏气体
						VM		饱和蒸汽
						VH		过热蒸汽
附件							0	不带附件
							1	仅带差压变送器
							10	仅带流量积算仪
							11	带差压变送器和流量积算仪
